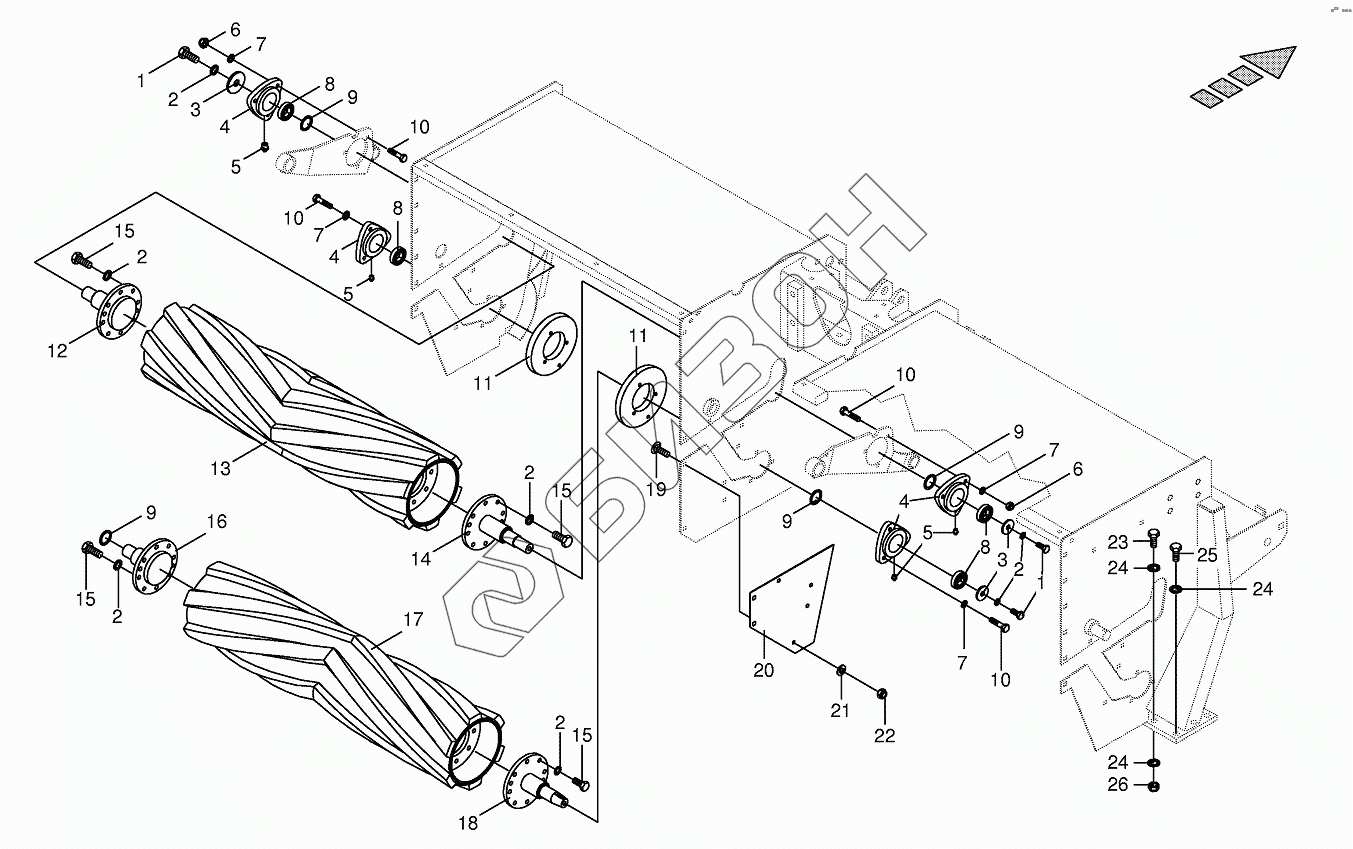

Графический каталог запасных частей к технике: KRONE BIG-M-I. Lh rubber rollers
/25.gif)
1
1
2
2
2
2
2
2
3
3
4
4
4
5
5
5
6
6
7
7
7
7
8
8
8
9
9
9
9
10
10
10
10
11
11
12
13
14
15
15
15
15
16
17
18
19
20
21
22
23
24
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 3 | 009106431 | Washer |
Загрузка ...
|
|
| 4 | 009341300 | Flange bearing |
Загрузка ...
|
|
| 5 | 009191050 | Grease niple |
Загрузка ...
|
|
| 6 | 009087580 | Locknut |
Загрузка ...
|
|
| 7 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 8 | 009346170 | Grooved ball bearing |
Загрузка ...
|
|
| 9 | 009107291 | Suppоrting disс |
Загрузка ...
|
|
| 10 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 11 | 002301280 | Wrapping guard |
Загрузка ...
|
|
| 12 | 002519440 | Bearing bolt |
Загрузка ...
|
|
| 13 | 002519220 | Rubber roller above lh |
Загрузка ...
|
|
| 14 | 002519430 | Bearing bolt |
Загрузка ...
|
|
| 15 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 16 | 002519420 | Bearing bolt |
Загрузка ...
|
|
| 17 | 002519200 | Rubber roller-below left |
Загрузка ...
|
|
| 18 | 002519410 | Drive spigot |
Загрузка ...
|
|
| 19 | 009047312 | Coach bolt |
Загрузка ...
|
|
| 20 | 002301830 | Cover |
Загрузка ...
|
|
| 21 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 22 | 009087060 | Locknut |
Загрузка ...
|
|
| 23 | 009006760 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 25 | 009006740 | Hex head bolt |
Загрузка ...
|
|
| 26 | 009087161 | Locknut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
