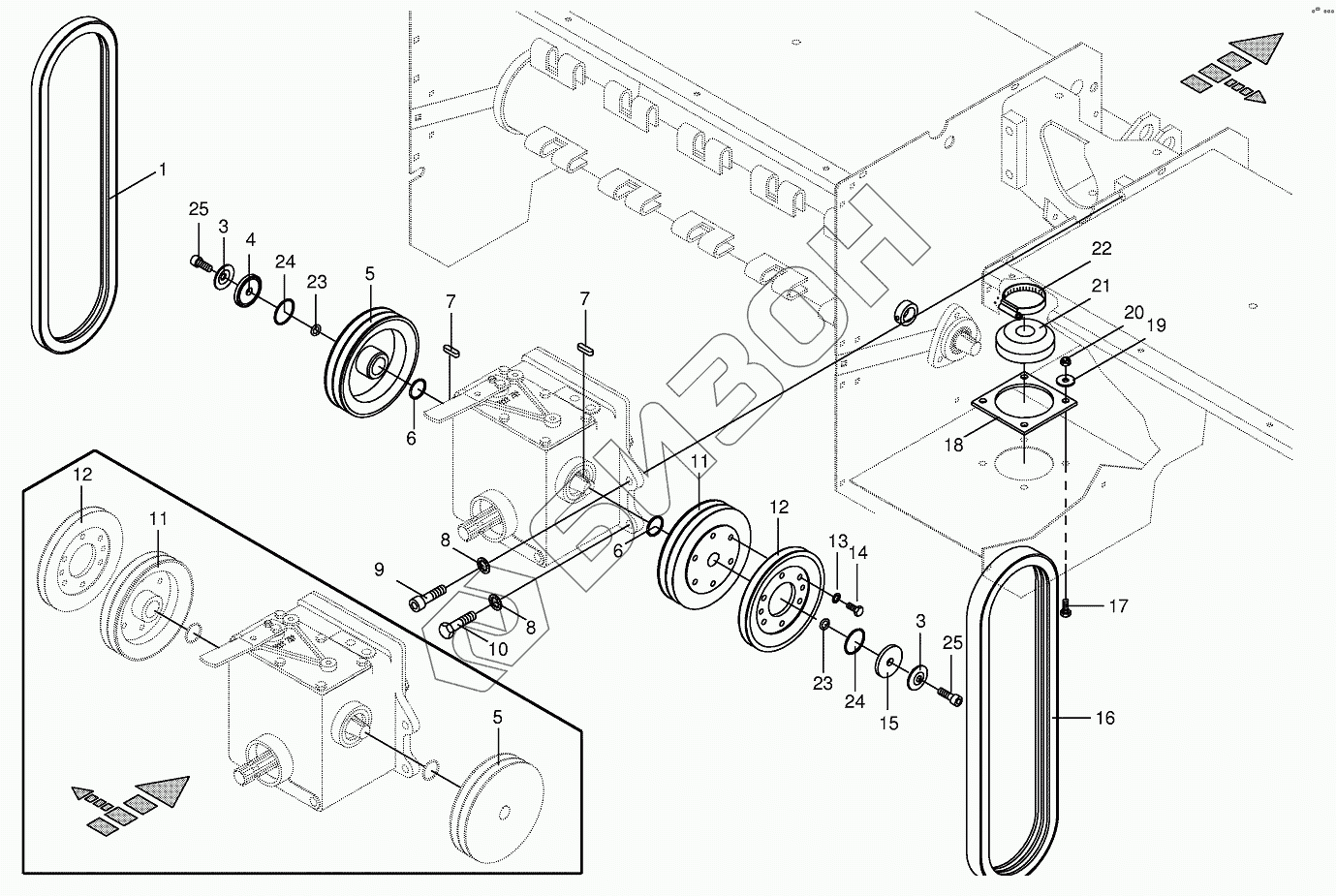

Графический каталог запасных частей к технике: KRONE BIG-M-I. Main gearbox components (BSS)
/171.gif)
1
3
3
4
5
5
6
6
7
7
8
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009215251 | Power band |
Загрузка ...
|
|
| 3 | 009098001 | Detent edged washer |
Загрузка ...
|
|
| 4 | 002300670 | Grommet |
Загрузка ...
|
|
| 5 | 002291520 | V-belt pulley |
Загрузка ...
|
|
| 6 | 009375030 | O-ring |
Загрузка ...
|
|
| 7 | 009151160 | Fit-in key |
Загрузка ...
|
|
| 8 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 9 | 009032131 | Allen screw |
Загрузка ...
|
|
| 10 | 009011321 | Hex head bolt |
Загрузка ...
|
|
| 11 | 002313200 | V-belt pulley-2 rills |
Загрузка ...
|
|
| 12 | 002313190 | V-belt pulley-1 rills |
Загрузка ...
|
|
| 13 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 14 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 15 | 002313180 | Washer |
Загрузка ...
|
|
| 16 | 009215320 | Power band |
Загрузка ...
|
|
| 17 | 009002790 | Hex head bolt |
Загрузка ...
|
|
| 18 | 002299490 | Rubber plate |
Загрузка ...
|
|
| 19 | 009103530 | Washer |
Загрузка ...
|
|
| 20 | 009087580 | Locknut |
Загрузка ...
|
|
| 21 | 002300130 | Guard ring |
Загрузка ...
|
|
| 22 | 009240020 | Tube clip |
Загрузка ...
|
|
| 23 | 009376030 | O-ring |
Загрузка ...
|
|
| 24 | 009375400 | O-ring |
Загрузка ...
|
|
| 25 | 009031391 | Allen screw |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
