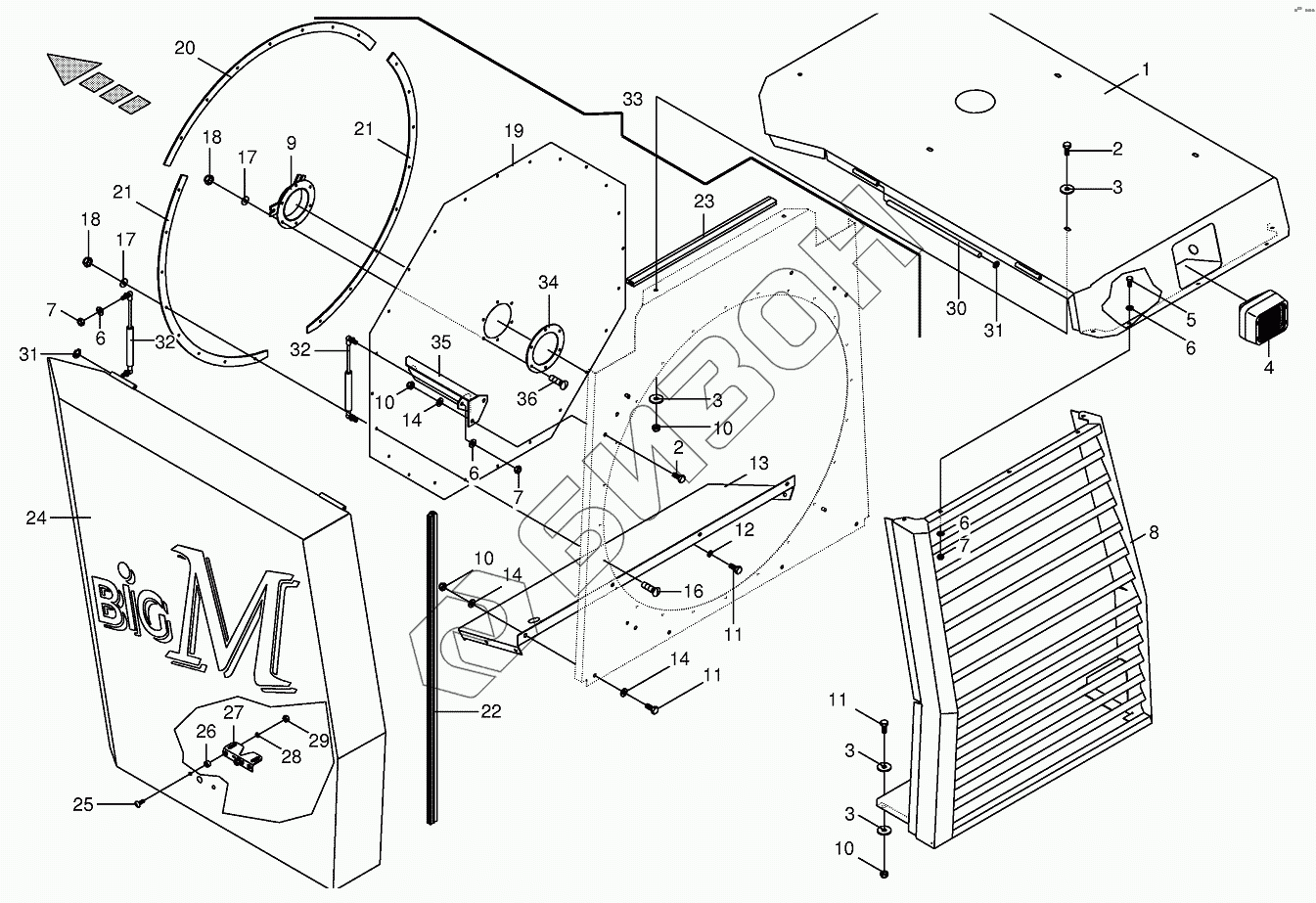

Графический каталог запасных частей к технике: KRONE BIG-M-I. Radiator guards
/74.gif)
1
2
2
3
3
3
3
4
5
6
6
6
6
7
7
7
8
9
10
10
10
10
11
11
11
12
13
14
14
14
16
17
17
18
18
19
20
21
21
22
23
24
24
25
26
27
28
29
30
31
31
32
32
33
34
35
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009246880 | 009246880 | Bulb |
Загрузка ...
|
|
| 1 | 002309520 | Radiator cover |
Загрузка ...
|
|
| 2 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009103530 | Washer |
Загрузка ...
|
|
| 4 | 009246350 | Work light |
Загрузка ...
|
|
| 5 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009104130 | Washer |
Загрузка ...
|
|
| 7 | 009087060 | Locknut |
Загрузка ...
|
|
| 8 | 002309550 | Radiator grille |
Загрузка ...
|
|
| 9 | 002311340 | Flange |
Загрузка ...
|
|
| 10 | 009087580 | Locknut |
Загрузка ...
|
|
| 11 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 13 | 002309780 | Cover plate |
Загрузка ...
|
|
| 14 | 009104140 | Washer |
Загрузка ...
|
|
| 16 | 009052101 | Coach bolt |
Загрузка ...
|
|
| 17 | 009103511 | Washer |
Загрузка ...
|
|
| 18 | 009087041 | Locknut |
Загрузка ...
|
|
| 19 | 002311400 | Special steel wire cloth |
Загрузка ...
|
|
| 20 | 002310350 | Clamping plate-middle top |
Загрузка ...
|
|
| 21 | 002310360 | Clamping plate-outside |
Загрузка ...
|
|
| 22 | 009386941 | Rubber profile-Id.-no.= 1m |
Загрузка ...
|
|
| 23 | 009386951 | Rubber profile-Id.-no.= 1m |
Загрузка ...
|
|
| 24 | 002308910 | Radiator guards lh |
Загрузка ...
|
|
| 24 | 002308920 | Radiator guards rh |
Загрузка ...
|
|
| 25 | 009052311 | Coach bolt |
Загрузка ...
|
|
| 26 | 002762020 | Spacer tube |
Загрузка ...
|
|
| 27 | 009389841 | Gate lock |
Загрузка ...
|
|
| 28 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 29 | 009082100 | Hex nut |
Загрузка ...
|
|
| 30 | 002820290 | Hinge pin |
Загрузка ...
|
|
| 31 | 009115900 | Lock washer |
Загрузка ...
|
|
| 32 | 009400800 | Gas spring |
Загрузка ...
|
|
| 33 | 002311380 | Sieve |
Загрузка ...
|
|
| 34 | 002311360 | Washer |
Загрузка ...
|
|
| 35 | 002311500 | Support-left |
Загрузка ...
|
|
| 35 | 002311550 | Support-right |
Загрузка ...
|
|
| 36 | 009051112 | Coach bolt |
Загрузка ...
|
