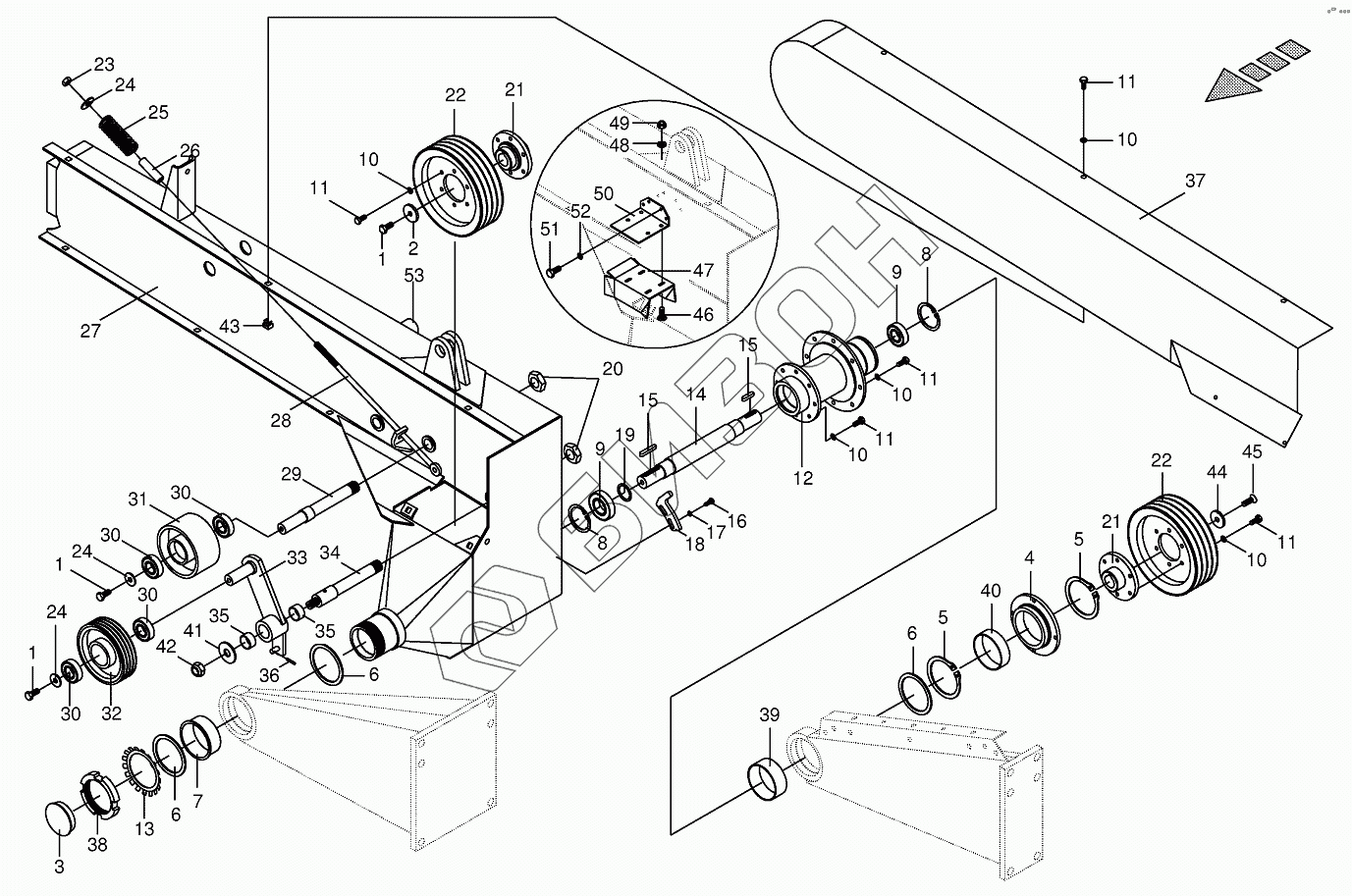

Графический каталог запасных частей к технике: KRONE BIG-M-I. Rh wing arm
/45.gif)
1
1
1
2
3
4
5
5
6
6
6
7
8
8
9
9
10
10
10
10
10
11
11
11
11
11
12
13
14
15
15
16
17
18
19
20
21
21
22
22
23
24
24
24
25
26
27
28
29
30
30
30
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 2 | 002291110 | Washer |
Загрузка ...
|
|
| 3 | 009251390 | Sealing plug |
Загрузка ...
|
|
| 4 | 002292570 | Flange |
Загрузка ...
|
|
| 5 | 009115090 | Circlip |
Загрузка ...
|
|
| 6 | 009107600 | Supporting disc |
Загрузка ...
|
|
| 7 | 002299570 | Plastic bushing |
Загрузка ...
|
|
| 8 | 009116730 | Circlip |
Загрузка ...
|
|
| 9 | 009303260 | Grооvеd bаll bеаring |
Загрузка ...
|
|
| 10 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 11 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 12 | 002292500 | Double flange bearing |
Загрузка ...
|
|
| 13 | 009358310 | Locking plate |
Загрузка ...
|
|
| 14 | 002292550 | Drive shaft |
Загрузка ...
|
|
| 15 | 009150010 | Fit-in key |
Загрузка ...
|
|
| 16 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 18 | 002298500 | Sensor link |
Загрузка ...
|
|
| 19 | 009108850 | Shim ring |
Загрузка ...
|
|
| 20 | 009085411 | Hex nut-low form |
Загрузка ...
|
|
| 21 | 002291100 | Hub |
Загрузка ...
|
|
| 22 | 002509020 | V-belt pulley |
Загрузка ...
|
|
| 23 | 009082150 | Hex nut |
Загрузка ...
|
|
| 24 | 009106090 | Washer |
Загрузка ...
|
|
| 25 | 00930230 | Pressure spring |
Загрузка ...
|
|
| 26 | 002509560 | Tube |
Загрузка ...
|
|
| 27 | 002291710 | Extension arm-right |
Загрузка ...
|
|
| 28 | 002292830 | Drawbar |
Загрузка ...
|
|
| 29 | 002292750 | Bearing bolt |
Загрузка ...
|
|
| 30 | 009305361 | Grooved ball bearing |
Загрузка ...
|
|
| 31 | 002292870 | Jockey pulley |
Загрузка ...
|
|
| 32 | 002509500 | V-belt pulley |
Загрузка ...
|
|
| 33 | 002292800 | Tension lever-incl. bushing |
Загрузка ...
|
|
| 34 | 002292760 | Bearing bolt |
Загрузка ...
|
|
| 35 | 009349300 | Bearing bush |
Загрузка ...
|
|
| 36 | 009126132 | Roll pin |
Загрузка ...
|
|
| 37 | 002300930 | Guard-right |
Загрузка ...
|
|
| 38 | 009095560 | Slotted nut |
Загрузка ...
|
|
| 39 | 002299580 | Plastic bushing |
Загрузка ...
|
|
| 40 | 002299590 | Plastic bushing |
Загрузка ...
|
|
| 41 | 009103310 | Washer |
Загрузка ...
|
|
| 42 | 009087210 | Locknut |
Загрузка ...
|
|
| 43 | 009095490 | Nut |
Загрузка ...
|
|
| 44 | 002310400 | Washer |
Загрузка ...
|
|
| 45 | 009040060 | Countersunkscrew |
Загрузка ...
|
|
| 46 | 009047101 | Coach bolt |
Загрузка ...
|
|
| 47 | 002310570 | Guide plate |
Загрузка ...
|
|
| 48 | 009103511 | Washer |
Загрузка ...
|
|
| 49 | 009087041 | Locknut |
Загрузка ...
|
|
| 50 | 002310560 | Sheet steel angle |
Загрузка ...
|
|
| 51 | 009006080 | Hex head bolt |
Загрузка ...
|
|
| 52 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 53 | 002292734 | Cylinder journal |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
