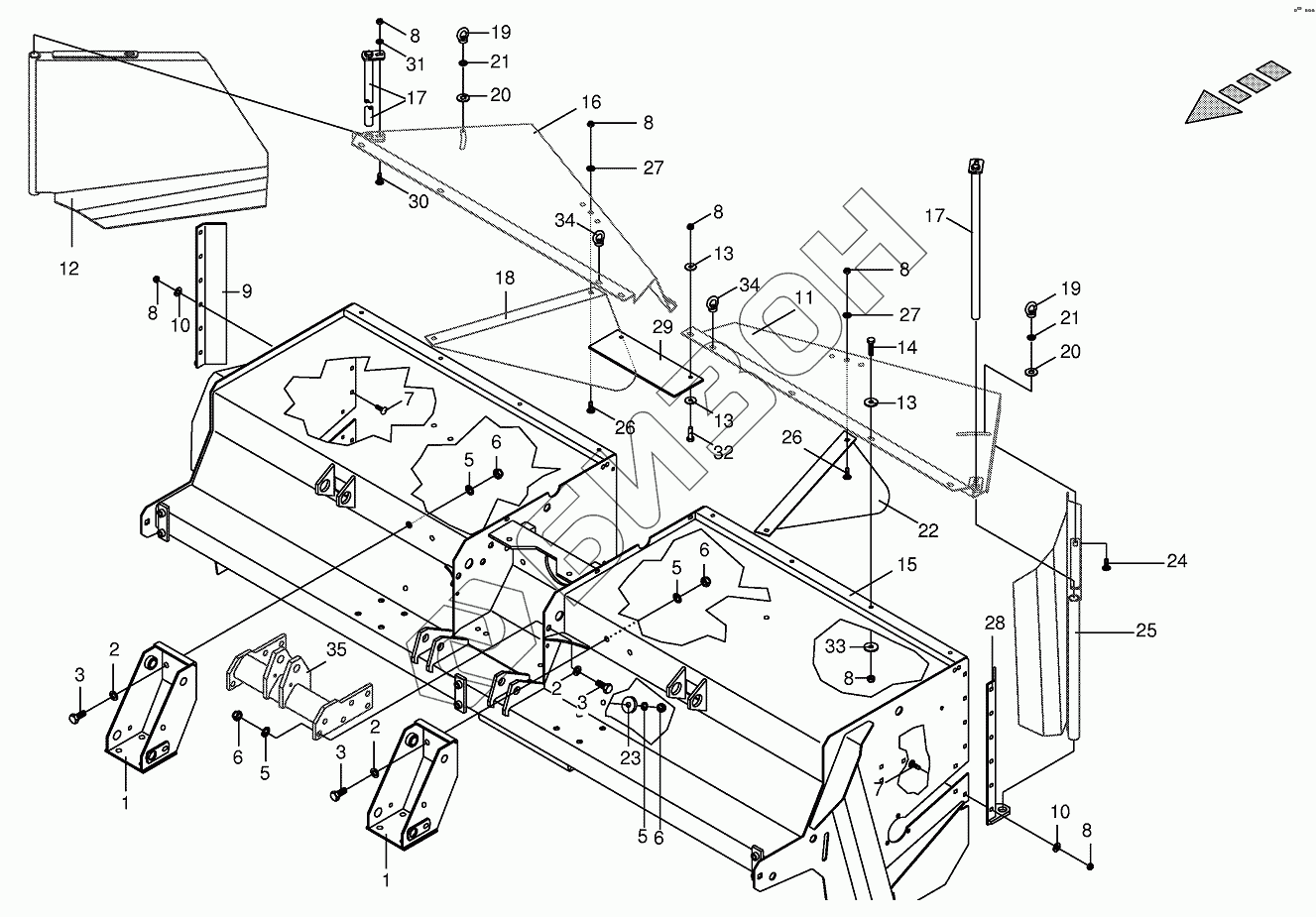

Графический каталог запасных частей к технике: KRONE BIG-M-I. Tine conditioner housing, assembled
/13.gif)
1
1
2
2
2
3
3
3
5
5
5
5
6
6
6
6
7
8
8
8
8
8
8
8
9
10
10
11
12
13
13
13
14
15
16
17
17
18
19
19
20
20
21
21
22
23
24
25
26
26
27
27
28
29
30
31
32
33
34
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002299350 | Top link support |
Загрузка ...
|
|
| 2 | 009103031 | Washer |
Загрузка ...
|
|
| 3 | 009006750 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 6 | 009087161 | Locknut |
Загрузка ...
|
|
| 7 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 8 | 009087580 | Locknut |
Загрузка ...
|
|
| 9 | 002293560 | Side plate-back right |
Загрузка ...
|
|
| 10 | 009105102 | Washer |
Загрузка ...
|
|
| 11 | 002293610 | Baffle plate-left |
Загрузка ...
|
|
| 12 | 002293690 | Conditioner flap-right |
Загрузка ...
|
|
| 13 | 009103530 | Washer |
Загрузка ...
|
|
| 14 | 009014330 | Hex head bolt |
Загрузка ...
|
|
| 15 | 002293300 | Tine conditioner housing |
Загрузка ...
|
|
| 16 | 002293620 | Baffle plate-right |
Загрузка ...
|
|
| 17 | 002505200 | Hinged tube |
Загрузка ...
|
|
| 18 | 002293780 | Baffle-right |
Загрузка ...
|
|
| 19 | 009095031 | Lifting eye nut |
Загрузка ...
|
|
| 20 | 009103470 | Washer |
Загрузка ...
|
|
| 21 | 009105061 | Washer |
Загрузка ...
|
|
| 22 | 001500810 | Baffle-left |
Загрузка ...
|
|
| 23 | 009103560 | Washer |
Загрузка ...
|
|
| 24 | 009048842 | Coach bolt |
Загрузка ...
|
|
| 25 | 002293680 | Conditioner flap-left |
Загрузка ...
|
|
| 26 | 009047512 | Coach bolt |
Загрузка ...
|
|
| 27 | 009106090 | Washer |
Загрузка ...
|
|
| 28 | 002293550 | Side plate-back left |
Загрузка ...
|
|
| 29 | 002300180 | Cover |
Загрузка ...
|
|
| 30 | 009047541 | Coach bolt |
Загрузка ...
|
|
| 31 | 009104140 | Washer |
Загрузка ...
|
|
| 32 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 33 | 009106431 | Washer |
Загрузка ...
|
|
| 34 | 009095020 | Lifting eye nut |
Загрузка ...
|
|
| 35 | 002298900 | Top link support |
Загрузка ...
|
