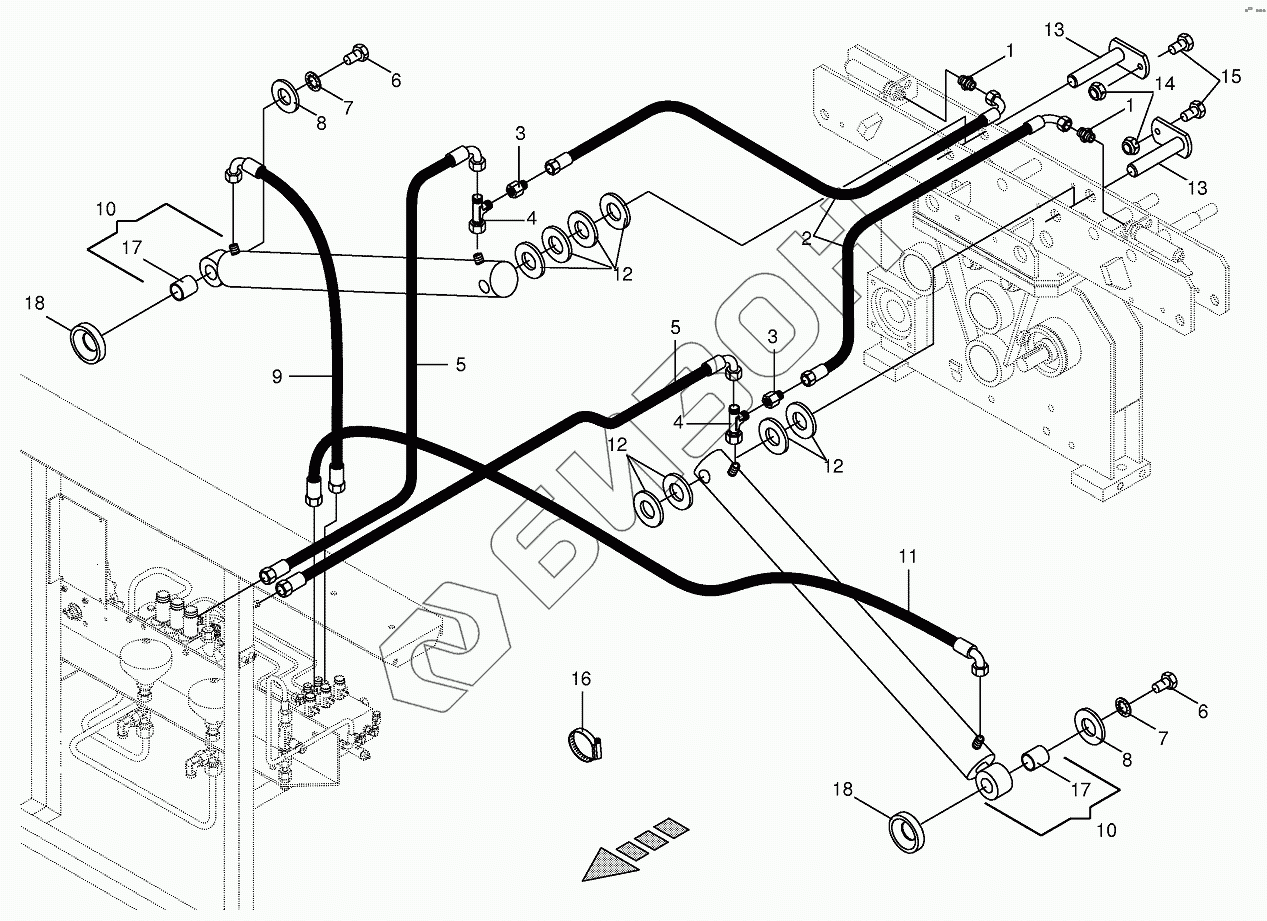

Графический каталог запасных частей к технике: KRONE BIG-M-I. Working hydraulics - hydraulic ram
/127.gif)
1
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
10
10
11
12
12
12
13
13
14
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009118090 | 009118090 | Snap ring |
Загрузка ...
|
|
| 009187730 | 009187730 | Sealing set |
Загрузка ...
|
|
| 009187270 | 009187270 | Sealing set |
Загрузка ...
|
|
| 1 | 009210592 | Male connector |
Загрузка ...
|
|
| 2 | 009209770 | High pressure hose line |
Загрузка ...
|
|
| 3 | 009210831 | Reducer fitting |
Загрузка ...
|
|
| 4 | 009210791 | Adjustable L connection |
Загрузка ...
|
|
| 5 | 009212581 | High pressure hose line |
Загрузка ...
|
|
| 6 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 7 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 8 | 009106420 | Washer |
Загрузка ...
|
|
| 9 | 009209890 | High pressure hose line |
Загрузка ...
|
|
| 10 | 009212822 | Hydraulic cylinder |
Загрузка ...
|
|
| 11 | 009210041 | High pressure hose line |
Загрузка ...
|
|
| 12 | 009105152 | Washer |
Загрузка ...
|
|
| 13 | 002291300 | Pin |
Загрузка ...
|
|
| 14 | 009087580 | Locknut |
Загрузка ...
|
|
| 15 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009240070 | Tube clip |
Загрузка ...
|
|
| 17 | 009349550 | Bushing |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
