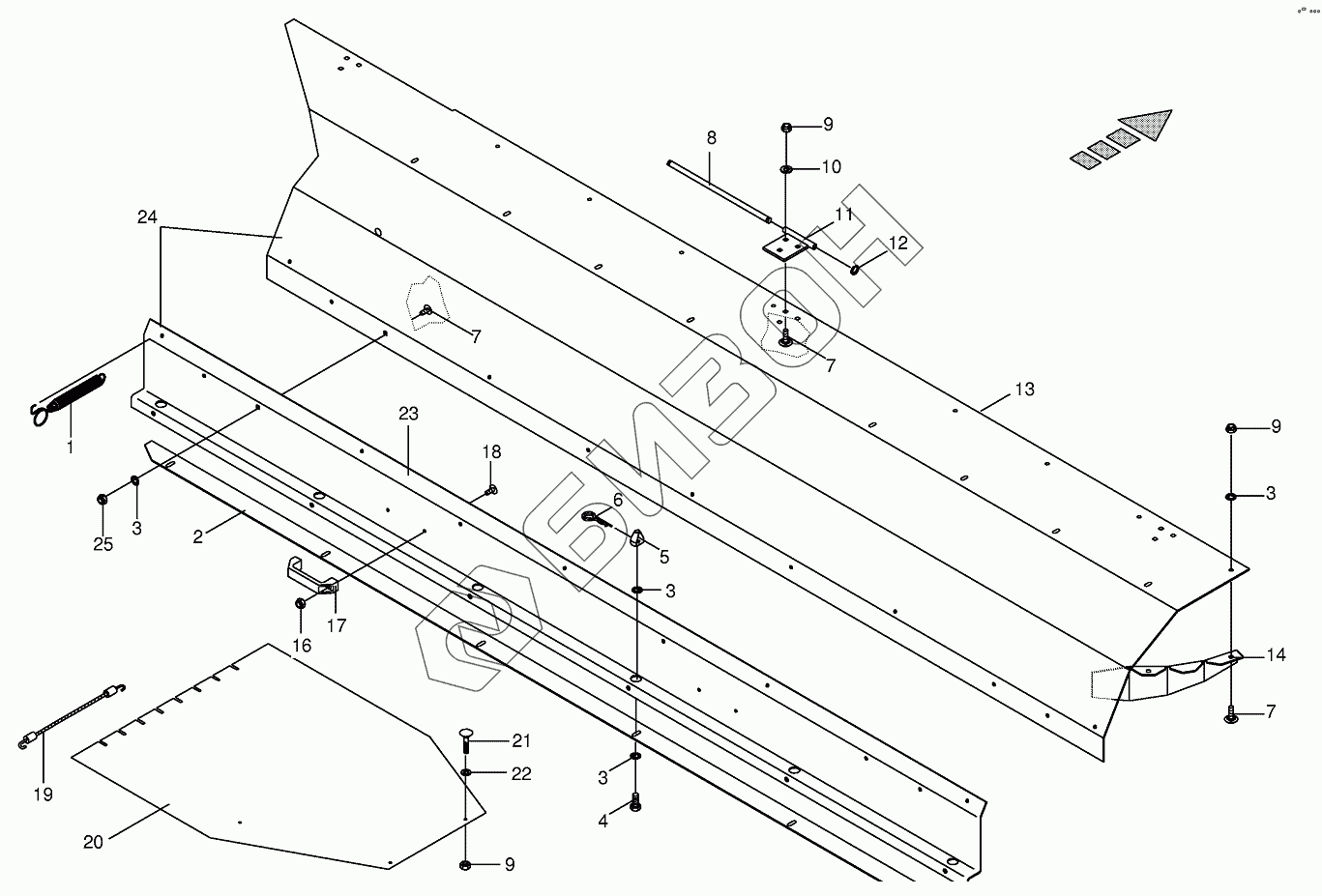

Графический каталог запасных частей к технике: KRONE BIG-M-I. Auger hood (BSS)
/173.gif)
1
2
3
3
3
3
4
5
6
7
7
8
9
9
9
10
11
12
13
14
14
16
17
18
19
20
20
21
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 002312971 | 002312971 | Auger hood |
Загрузка ...
|
|
| 1 | 002743276 | Tension spring |
Загрузка ...
|
|
| 2 | 002313241 | Scraper plate-middle top |
Загрузка ...
|
|
| 3 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 4 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 5 | 002313380 | Tapered nut |
Загрузка ...
|
|
| 6 | 009171041 | Spring clip |
Загрузка ...
|
|
| 7 | 009047300 | Coach bolt |
Загрузка ...
|
|
| 8 | 002820290 | Hinge pin |
Загрузка ...
|
|
| 9 | 009087060 | Locknut |
Загрузка ...
|
|
| 10 | 009104130 | Washer |
Загрузка ...
|
|
| 11 | 002313250 | Hinge plate |
Загрузка ...
|
|
| 12 | 009115900 | Lock washer |
Загрузка ...
|
|
| 13 | 002312981 | Auger hood-right |
Загрузка ...
|
|
| 14 | 002314940 | Baffle-right |
Загрузка ...
|
|
| 14 | 002314950 | Baffle-left |
Загрузка ...
|
|
| 16 | 009087041 | Locknut |
Загрузка ...
|
|
| 17 | 009249150 | Hand grip |
Загрузка ...
|
|
| 18 | 009052101 | Coach bolt |
Загрузка ...
|
|
| 19 | 001511842 | Tensioning rope |
Загрузка ...
|
|
| 20 | 002312831 | Stout cloth-right |
Загрузка ...
|
|
| 20 | 002312821 | Stout cloth-left |
Загрузка ...
|
|
| 21 | 009052320 | Coach bolt |
Загрузка ...
|
|
| 22 | 009106040 | Washer |
Загрузка ...
|
|
| 23 | 002312861 | Wearing plate |
Загрузка ...
|
|
| 24 | 002313353 | Rh auger hood |
Загрузка ...
|
|
| 24 | 002314223 | Auger hood |
Загрузка ...
|
|
| 25 | 009082100 | Hex nut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
