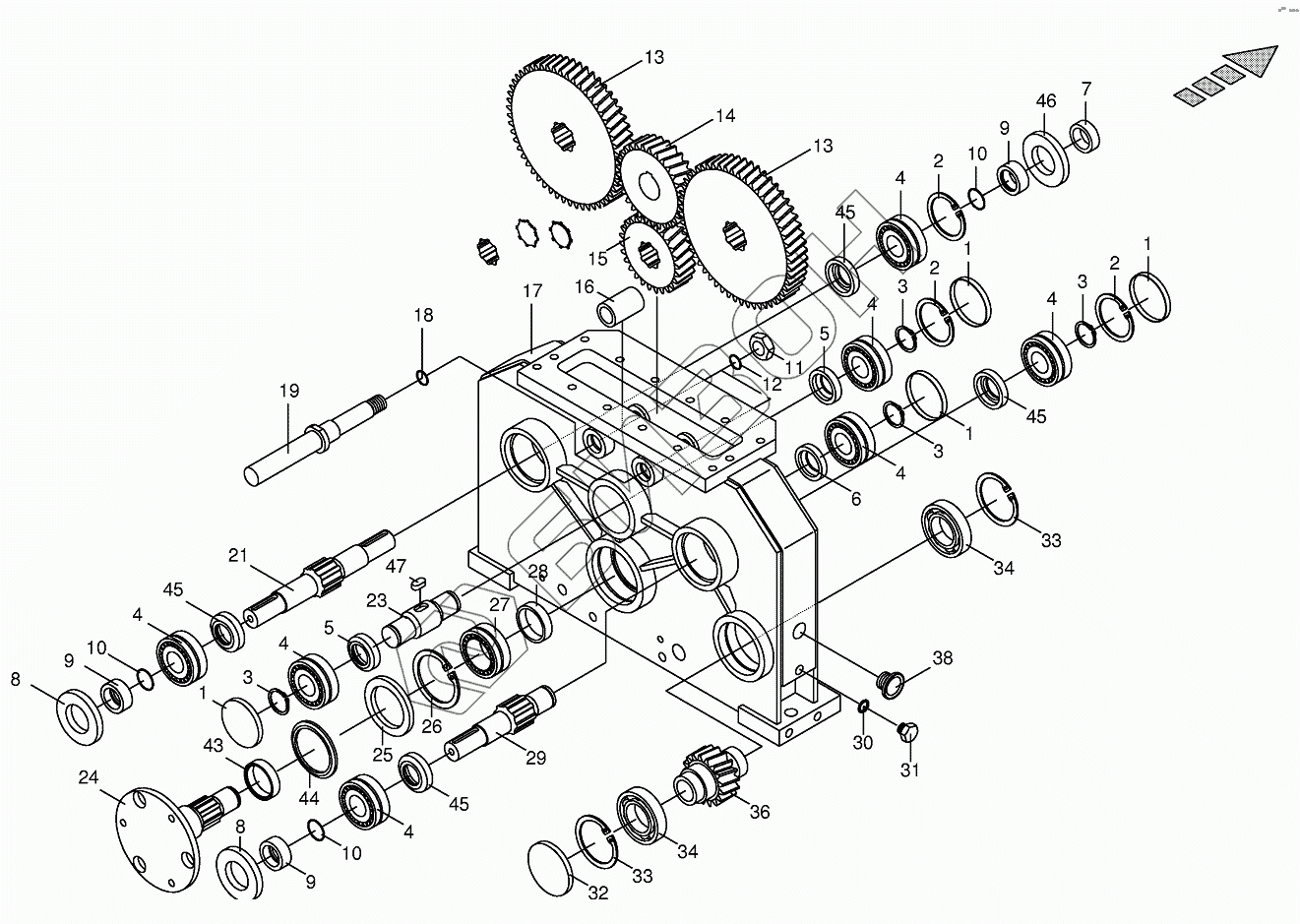

Графический каталог запасных частей к технике: KRONE BIG-M-I. Central gearbox
/47.gif)
1
1
1
1
2
2
2
3
3
3
3
4
4
4
4
4
4
4
5
5
6
7
8
8
9
9
9
10
10
10
11
12
13
13
14
15
16
17
18
19
21
23
24
25
26
27
28
29
30
31
32
33
33
34
34
36
38
43
44
45
45
45
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009252002 | Sealing cap |
Загрузка ...
|
|
| 2 | 009116800 | Circlip |
Загрузка ...
|
|
| 3 | 009115450 | Circlip |
Загрузка ...
|
|
| 4 | 009319511 | Pendular roller bearing |
Загрузка ...
|
|
| 5 | 002312240 | Spacer ring |
Загрузка ...
|
|
| 6 | 002304030 | Spacer ring |
Загрузка ...
|
|
| 7 | 002772270 | Bushing |
Загрузка ...
|
|
| 8 | 009361980 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 9 | 002291140 | Sealing bush |
Загрузка ...
|
|
| 10 | 009375520 | O-ring |
Загрузка ...
|
|
| 11 | 009085364 | Hex nut |
Загрузка ...
|
|
| 12 | 009375231 | O-ring |
Загрузка ...
|
|
| 13 | 002304060 | Helical gear |
Загрузка ...
|
|
| 14 | 002311030 | Helical gear |
Загрузка ...
|
|
| 15 | 002304020 | Helical gear |
Загрузка ...
|
|
| 16 | 002310420 | Spacer bushing |
Загрузка ...
|
|
| 17 | 002304120 | Housing |
Загрузка ...
|
|
| 18 | 009375050 | O-ring |
Загрузка ...
|
|
| 19 | 002311180 | Bearing bolt |
Загрузка ...
|
|
| 21 | 002304041 | Shaft |
Загрузка ...
|
|
| 23 | 002312270 | Shaft |
Загрузка ...
|
|
| 24 | 002304011 | Shaft |
Загрузка ...
|
|
| 25 | 009361970 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 26 | 009116910 | Circlip |
Загрузка ...
|
|
| 27 | 009319140 | Pendular roller bearing |
Загрузка ...
|
|
| 28 | 002310410 | Spacer ring |
Загрузка ...
|
|
| 29 | 002304051 | Shaft |
Загрузка ...
|
|
| 30 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 31 | 009060101 | Screw plug |
Загрузка ...
|
|
| 32 | 009252080 | Sealing cap |
Загрузка ...
|
|
| 33 | 009116860 | Circlip |
Загрузка ...
|
|
| 34 | 009319130 | Pendular roller bearing |
Загрузка ...
|
|
| 36 | 002312050 | Pinion shaft |
Загрузка ...
|
|
| 38 | 009385200 | Oil sight glass |
Загрузка ...
|
|
| 43 | 002310430 | Ball race |
Загрузка ...
|
|
| 44 | 009360450 | Gamma ring |
Загрузка ...
|
|
| 45 | 002304070 | Spacer ring |
Загрузка ...
|
|
| 46 | 009360420 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 47 | 009150130 | Fit-in key |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
