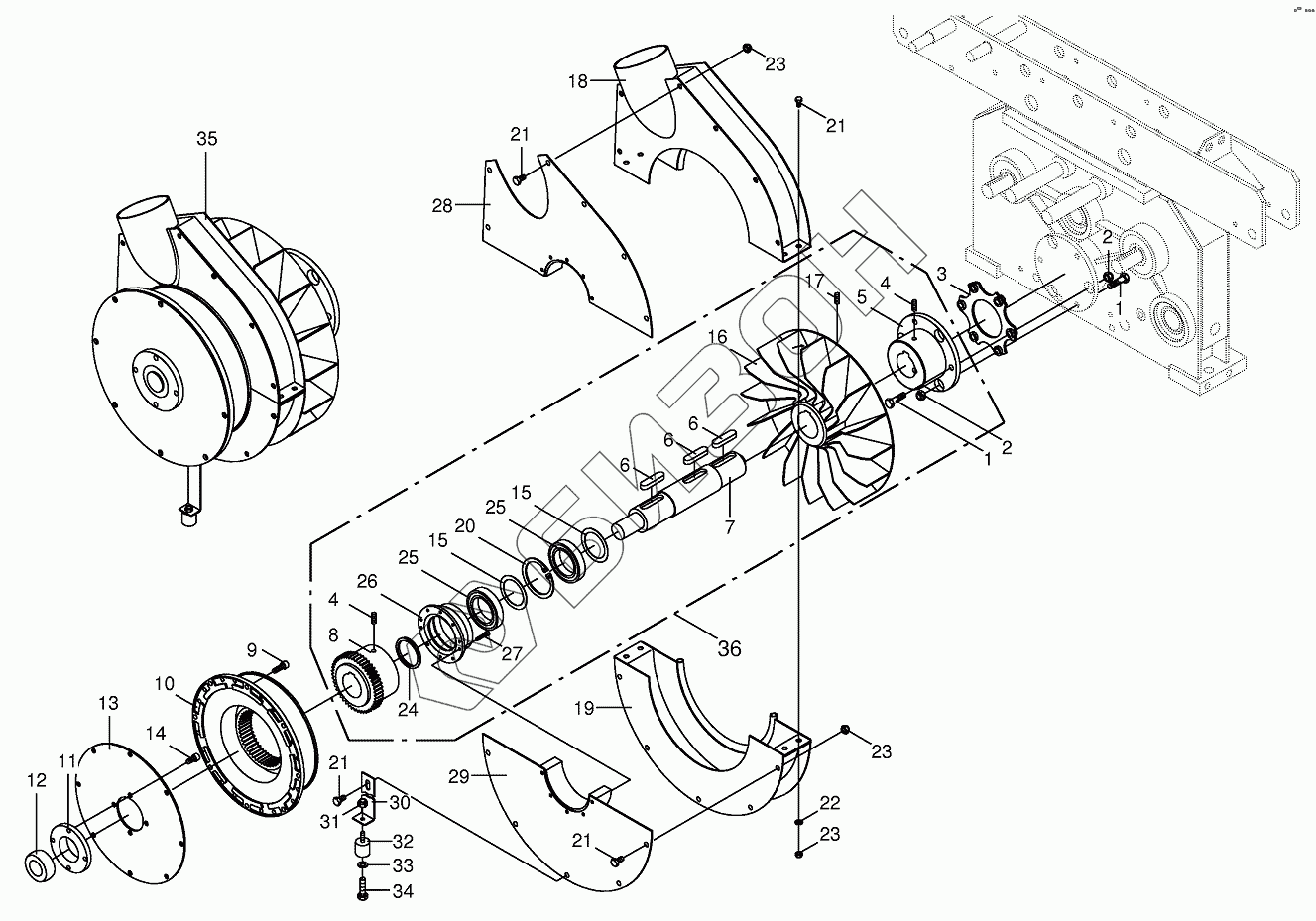

Графический каталог запасных частей к технике: KRONE BIG-M-I. Clutch with accessories
/65.gif)
1
2
3
4
4
5
6
6
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
21
21
21
22
23
23
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009002380 | Hex head fit bolt |
Загрузка ...
|
|
| 2 | 009087010 | Locknut |
Загрузка ...
|
|
| 3 | 009386540 | Seal package |
Загрузка ...
|
|
| 4 | 009059370 | Threaded pin |
Загрузка ...
|
|
| 5 | 009386550 | Flange hub |
Загрузка ...
|
|
| 6 | 009150040 | Fit-in key |
Загрузка ...
|
|
| 7 | 002312512 | Intermediate shaft |
Загрузка ...
|
|
| 8 | 009386560 | Hub |
Загрузка ...
|
|
| 9 | 009030020 | Allen screw |
Загрузка ...
|
|
| 10 | 009386570 | Bowex-Elastic |
Загрузка ...
|
|
| 11 | 002291220 | Bearing housing |
Загрузка ...
|
|
| 12 | 002291230 | Plasstic bearing |
Загрузка ...
|
|
| 13 | 002291240 | Washer |
Загрузка ...
|
|
| 14 | 009031051 | Allen screw |
Загрузка ...
|
|
| 15 | 009109690 | Shim ring |
Загрузка ...
|
|
| 16 | 002312750 | Impeller |
Загрузка ...
|
|
| 17 | 009059331 | Threaded pin |
Загрузка ...
|
|
| 18 | 002312530 | Housing-middle top |
Загрузка ...
|
|
| 19 | 002312580 | Housing-below |
Загрузка ...
|
|
| 20 | 009116860 | Circlip |
Загрузка ...
|
|
| 21 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 22 | 009104130 | Washer |
Загрузка ...
|
|
| 23 | 009087060 | Locknut |
Загрузка ...
|
|
| 24 | 002310390 | Spacer tube |
Загрузка ...
|
|
| 25 | 009305000 | Grooved ball bearing |
Загрузка ...
|
|
| 26 | 002312520 | Bearing housing |
Загрузка ...
|
|
| 27 | 009030431 | Allen screw |
Загрузка ...
|
|
| 28 | 002312640 | Housing disc-middle top |
Загрузка ...
|
|
| 29 | 002312670 | Housing disc-below |
Загрузка ...
|
|
| 30 | 002312730 | Bracket |
Загрузка ...
|
|
| 31 | 009087041 | Locknut |
Загрузка ...
|
|
| 32 | 009242150 | Rubber pad |
Загрузка ...
|
|
| 33 | 009106020 | Washer |
Загрузка ...
|
|
| 34 | 009006080 | Hex head bolt |
Загрузка ...
|
|
| 35 | 002312760 | Clutch |
Загрузка ...
|
|
| 36 | 002312500 | Fan bearing |
Загрузка ...
|
