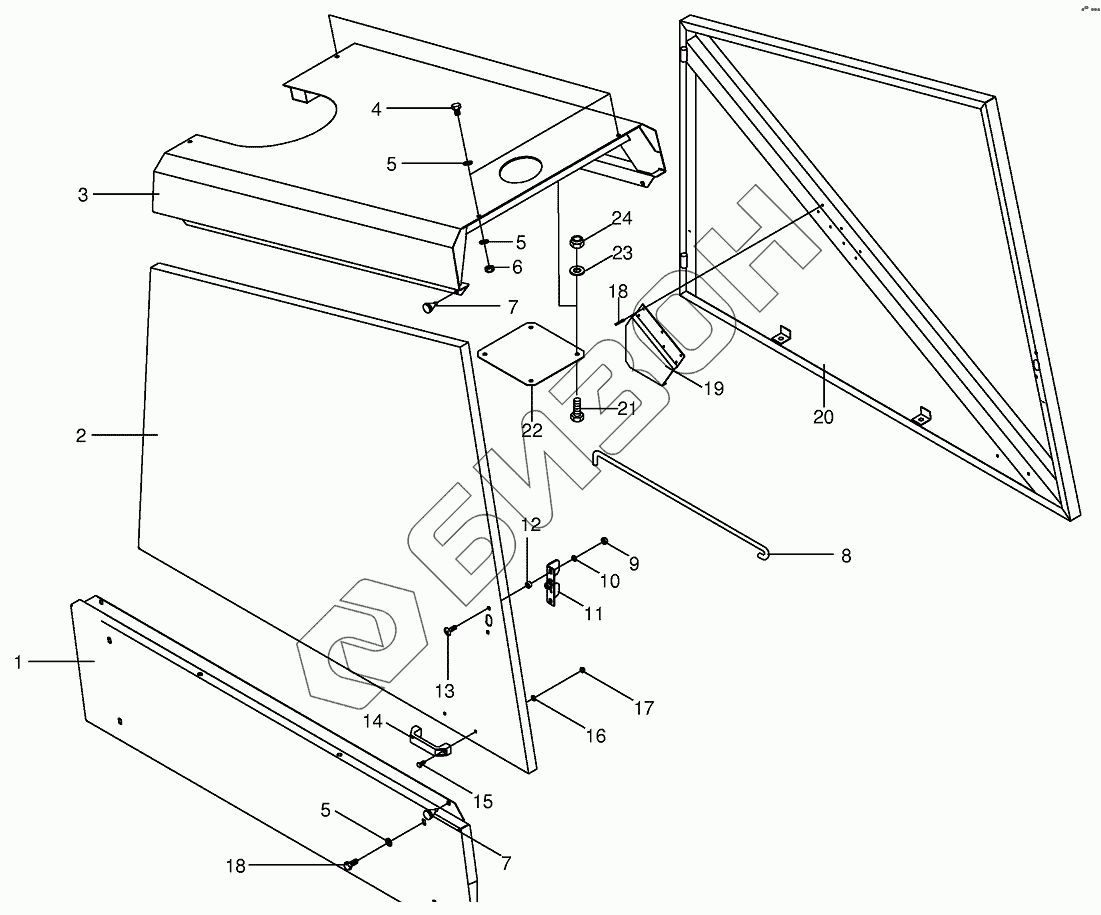

Графический каталог запасных частей к технике: KRONE BIG-M-I. Engine guards
/85.gif)
1
2
3
4
5
5
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002308820 | Engine guard |
Загрузка ...
|
|
| 2 | 002309130 | Engine flap-left |
Загрузка ...
|
|
| 3 | 002309050 | Engine cover |
Загрузка ...
|
|
| 4 | 009006320 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 6 | 009082120 | Hex nut |
Загрузка ...
|
|
| 7 | 009242620 | Ruber grommet |
Загрузка ...
|
|
| 8 | 002306140 | Hook |
Загрузка ...
|
|
| 9 | 009082100 | Hex nut |
Загрузка ...
|
|
| 10 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 11 | 009389841 | Gate lock |
Загрузка ...
|
|
| 12 | 002762020 | Spacer tube |
Загрузка ...
|
|
| 13 | 009052320 | Coach bolt |
Загрузка ...
|
|
| 14 | 009249150 | Hand grip |
Загрузка ...
|
|
| 15 | 009006080 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009104111 | Washer |
Загрузка ...
|
|
| 17 | 009087041 | Locknut |
Загрузка ...
|
|
| 18 | 009140320 | Blind rivet |
Загрузка ...
|
|
| 19 | 002310580 | Heat shield |
Загрузка ...
|
|
| 20 | 002309150 | Engine flap-right |
Загрузка ...
|
|
| 21 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 22 | 002330031 | Cover |
Загрузка ...
|
|
| 23 | 009104130 | Washer |
Загрузка ...
|
|
| 24 | 009087060 | Locknut |
Загрузка ...
|
