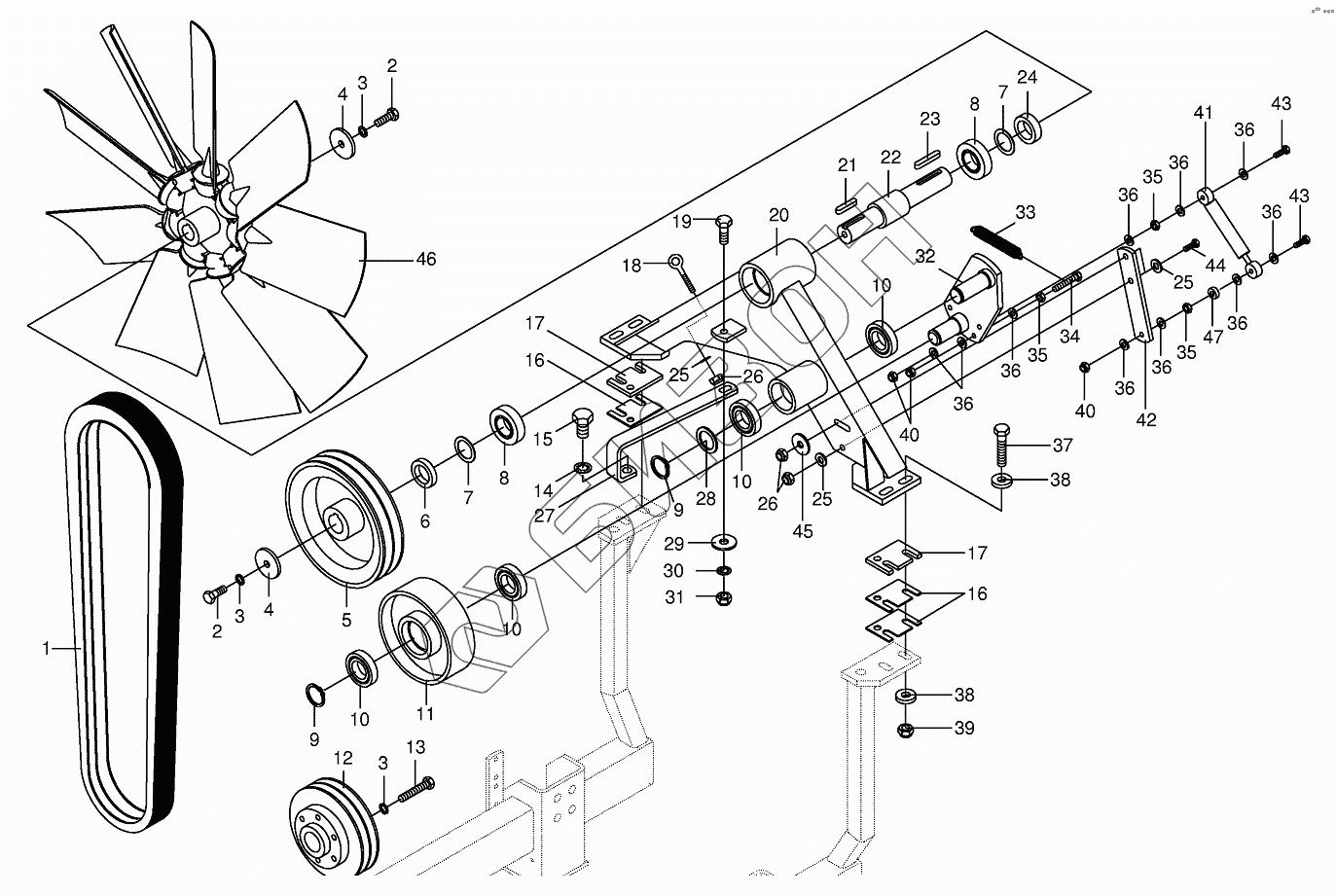

Графический каталог запасных частей к технике: KRONE BIG-M-I. Fan drive
/70.gif)
1
2
2
3
3
3
4
4
5
6
7
7
8
8
9
9
10
10
10
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
25
25
26
26
27
28
29
30
31
32
33
34
35
35
35
36
36
36
36
36
36
36
36
36
37
38
38
39
40
40
41
42
43
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009215310 | Power band |
Загрузка ...
|
|
| 2 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 4 | 009106391 | Washer |
Загрузка ...
|
|
| 5 | 002308040 | V-belt pulley-2 rills |
Загрузка ...
|
|
| 6 | 002308220 | Spacer ring |
Загрузка ...
|
|
| 7 | 009108641 | Shim ring |
Загрузка ...
|
|
| 8 | 009305660 | Grooved ball bearing |
Загрузка ...
|
|
| 9 | 009115360 | Circlip |
Загрузка ...
|
|
| 10 | 009305060 | Grooved ball bearing |
Загрузка ...
|
|
| 11 | 002299420 | Jockey pulley |
Загрузка ...
|
|
| 12 | 002308030 | V-belt pulley-2 rills |
Загрузка ...
|
|
| 13 | 009002710 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 15 | 009002540 | Hex head bolt |
Загрузка ...
|
|
| 16 | 002308540 | Interlayer |
Загрузка ...
|
|
| 17 | 002308530 | Interlayer |
Загрузка ...
|
|
| 18 | 009053370 | Eye screw |
Загрузка ...
|
|
| 19 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 20 | 002308070 | Support |
Загрузка ...
|
|
| 21 | 009150780 | Fit-in key |
Загрузка ...
|
|
| 22 | 002308210 | Shaft |
Загрузка ...
|
|
| 23 | 009150831 | Fit-in key |
Загрузка ...
|
|
| 24 | 002308230 | Spacer ring |
Загрузка ...
|
|
| 25 | 009104140 | Washer |
Загрузка ...
|
|
| 26 | 009087580 | Locknut |
Загрузка ...
|
|
| 27 | 002308240 | Strut |
Загрузка ...
|
|
| 28 | 009107021 | Supporting disc |
Загрузка ...
|
|
| 29 | 009106090 | Washer |
Загрузка ...
|
|
| 30 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 31 | 009082150 | Hex nut |
Загрузка ...
|
|
| 32 | 002308121 | Tension arm |
Загрузка ...
|
|
| 33 | 003419141 | Теnsiоn spring |
Загрузка ...
|
|
| 34 | 009014220 | Hex head bolt |
Загрузка ...
|
|
| 35 | 009082100 | Hex nut |
Загрузка ...
|
|
| 36 | 009106030 | Washer |
Загрузка ...
|
|
| 37 | 009003040 | Hex head bolt |
Загрузка ...
|
|
| 38 | 009103200 | Washer |
Загрузка ...
|
|
| 39 | 009087010 | Locknut |
Загрузка ...
|
|
| 40 | 009087060 | Locknut |
Загрузка ...
|
|
| 41 | 002307640 | Damper |
Загрузка ...
|
|
| 42 | 002307960 | Strap |
Загрузка ...
|
|
| 43 | 009002140 | Hex head bolt |
Загрузка ...
|
|
| 44 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 45 | 009103530 | Washer |
Загрузка ...
|
|
| 46 | 009400120 | Fan blade |
Загрузка ...
|
|
| 47 | 002762020 | Spacer tube |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
