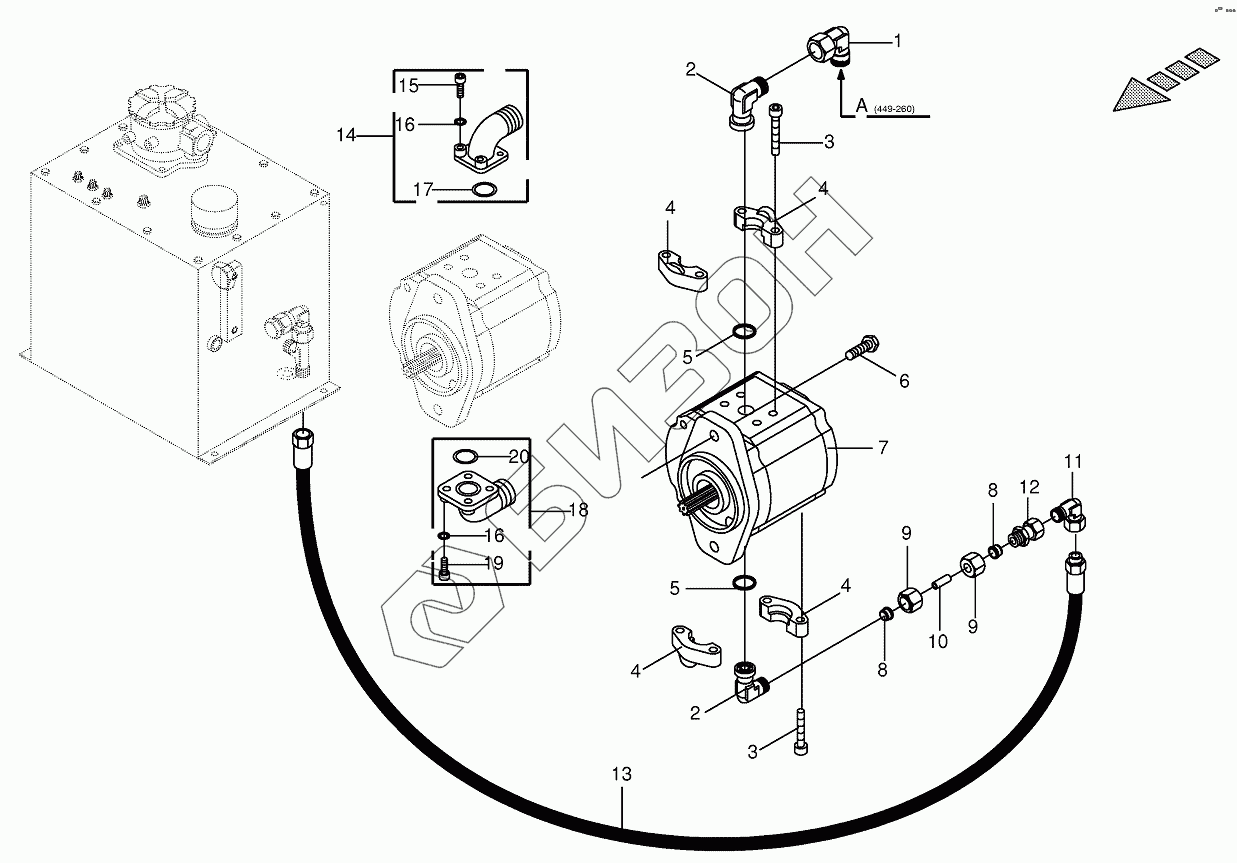

Графический каталог запасных частей к технике: KRONE BIG-M-I. Gear pump / steering
/132.gif)
1
2
2
3
3
4
4
4
4
5
5
6
7
8
8
9
9
10
11
12
13
14
15
15
16
16
17
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009196270 | 009196270 | Spare parts parcel |
Загрузка ...
|
|
| 1 | 009210651 | Angle lug |
Загрузка ...
|
|
| 2 | 009208520 | SAE-flange adapter |
Загрузка ...
|
|
| 3 | 009030771 | Allen screw |
Загрузка ...
|
|
| 4 | 009208560 | SAE-flange section |
Загрузка ...
|
|
| 5 | 009375490 | O-ring |
Загрузка ...
|
|
| 6 | 009002480 | Hex head bolt |
Загрузка ...
|
|
| 7 | 002296091 | Gear pump |
Загрузка ...
|
|
| 8 | 009210471 | Cutting ring |
Загрузка ...
|
|
| 9 | 009210430 | Nozzle disc cap |
Загрузка ...
|
|
| 10 | 002307440 | Double nipple |
Загрузка ...
|
|
| 11 | 009211730 | Angle lug |
Загрузка ...
|
|
| 12 | 009211840 | Reducer fitting |
Загрузка ...
|
|
| 13 | 009210071 | High pressure hose line |
Загрузка ...
|
|
| 14 | 009197560 | Flange connection |
Загрузка ...
|
|
| 15 | 009030451 | Allen screw |
Загрузка ...
|
|
| 15 | 009030491 | Allen screw |
Загрузка ...
|
|
| 16 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 17 | 009376290 | O-ring |
Загрузка ...
|
|
| 18 | 900002510 | Flange connection |
Загрузка ...
|
|
| 19 | 009030451 | Allen screw |
Загрузка ...
|
|
| 19 | 009030171 | Allen screw |
Загрузка ...
|
|
| 20 | 009376280 | O-ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
