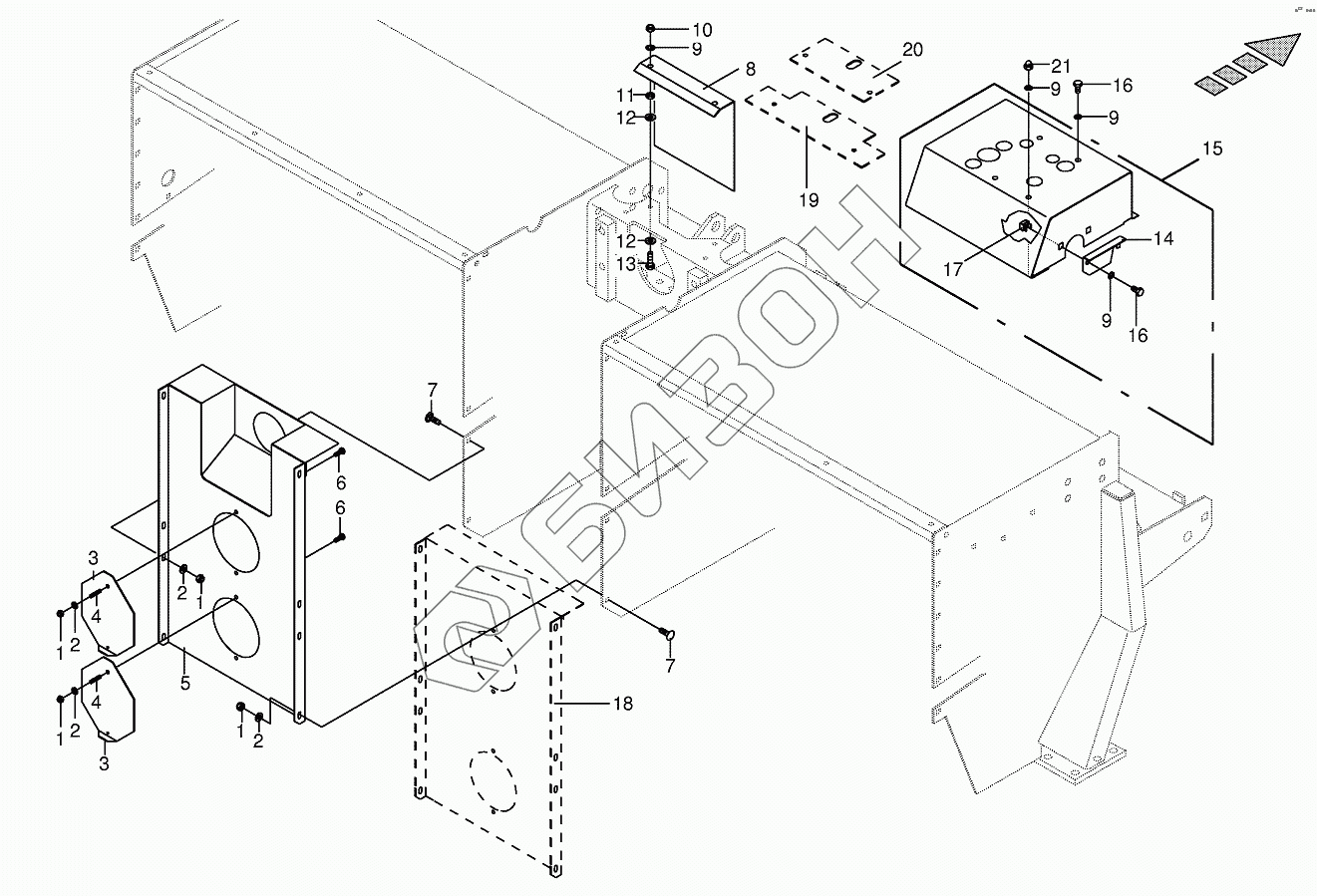

Графический каталог запасных частей к технике: KRONE BIG-M-I. Guards gearbox (CV+CRI)
/12.gif)
1
1
1
1
2
2
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
9
9
10
11
12
12
13
14
15
15
16
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009087060 | Locknut |
Загрузка ...
|
|
| 2 | 009104130 | Washer |
Загрузка ...
|
|
| 3 | 002299480 | Flap |
Загрузка ...
|
|
| 4 | 002749490 | Pressure spring |
Загрузка ...
|
|
| 5 | 002300150 | Cover-front CV |
Загрузка ...
|
|
| 5 | 002301370 | Cover-front CRI |
Загрузка ...
|
|
| 6 | 009016131 | Hex head bolt |
Загрузка ...
|
|
| 7 | 009047312 | Coach bolt |
Загрузка ...
|
|
| 8 | 002300230 | Cover-front CV |
Загрузка ...
|
|
| 8 | 002301470 | Cover-front CRI |
Загрузка ...
|
|
| 9 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 10 | 009087580 | Locknut |
Загрузка ...
|
|
| 11 | 009082120 | Hex nut |
Загрузка ...
|
|
| 12 | 009104140 | Washer |
Загрузка ...
|
|
| 13 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 14 | 002300440 | Protective lid |
Загрузка ...
|
|
| 15 | 002300400 | Guard plate-CV |
Загрузка ...
|
|
| 15 | 002300410 | Guard plate-CRI |
Загрузка ...
|
|
| 16 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009095480 | Nut |
Загрузка ...
|
|
| 18 | 002299470 | Cover-back CV |
Загрузка ...
|
|
| 19 | 002300240 | Cover-CV |
Загрузка ...
|
|
| 20 | 002301540 | Cover-CRI |
Загрузка ...
|
|
| 21 | 009091000 | Nut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
