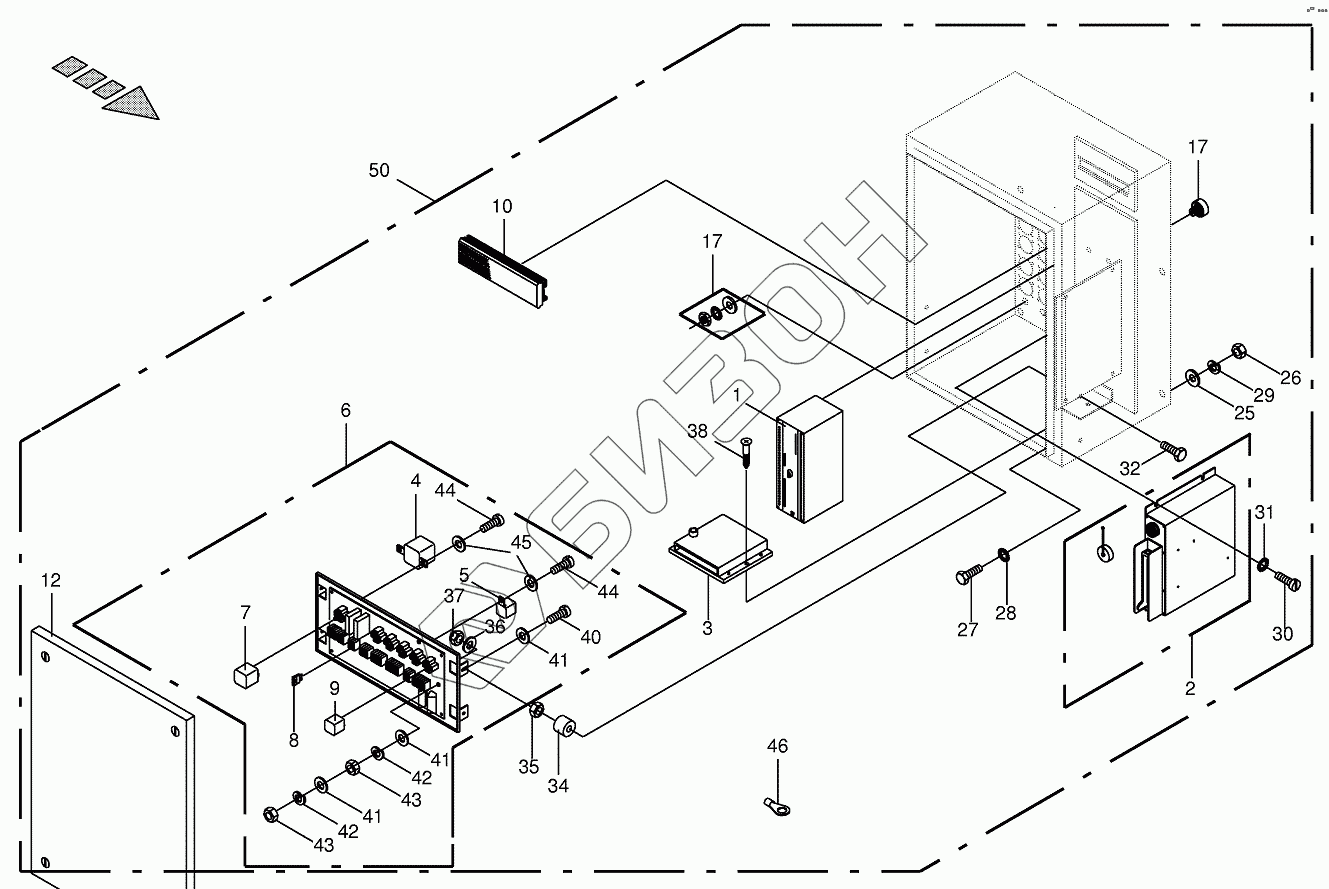

Графический каталог запасных частей к технике: KRONE BIG-M-I. Main distributor
/167.gif)
1
2
3
4
5
6
7
8
8
8
8
9
10
12
17
17
25
26
27
28
29
30
31
32
34
35
36
37
38
40
41
41
41
42
42
43
43
44
44
45
46
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 003025010 | SPS logic element |
Загрузка ...
|
|
| 2 | 002297200 | Electronic pump control |
Загрузка ...
|
|
| 3 | 002297130 | STS control system |
Загрузка ...
|
|
| 4 | 003025020 | Starter relay |
Загрузка ...
|
|
| 5 | 003015540 | Reversing relay |
Загрузка ...
|
|
| 6 | 003020902 | Relay board-cpl. |
Загрузка ...
|
|
| 7 | 003025040 | Relay-safety plate assembled |
Загрузка ...
|
|
| 8 | 003021960 | Flat fuse |
Загрузка ...
|
|
| 8 | 003018560 | Flat fuse |
Загрузка ...
|
|
| 8 | 003020760 | Flat fuse |
Загрузка ...
|
|
| 8 | 003020740 | Flat fuse |
Загрузка ...
|
|
| 9 | 003021810 | Relay |
Загрузка ...
|
|
| 10 | 003022870 | Four conductor terminals |
Загрузка ...
|
|
| 11 | 002310370 | Tag |
Загрузка ...
|
|
| 12 | 003025420 | Door for Main distributor |
Загрузка ...
|
|
| 17 | 003022090 | Built-in jack |
Загрузка ...
|
|
| 25 | 009104130 | Washer |
Загрузка ...
|
|
| 26 | 009082100 | Hex nut |
Загрузка ...
|
|
| 27 | 009014211 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 29 | 009100320 | Spring washer |
Загрузка ...
|
|
| 30 | 009034771 | Allen screw |
Загрузка ...
|
|
| 31 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 32 | 009002000 | Hex head bolt |
Загрузка ...
|
|
| 34 | 009242150 | Rubber pad |
Загрузка ...
|
|
| 35 | 009082080 | Hex nut |
Загрузка ...
|
|
| 36 | 009104111 | Washer |
Загрузка ...
|
|
| 37 | 009087041 | Locknut |
Загрузка ...
|
|
| 38 | 009068050 | Slotted pan head screw |
Загрузка ...
|
|
| 40 | 009034060 | Allen screw |
Загрузка ...
|
|
| 41 | 009103570 | Washer |
Загрузка ...
|
|
| 42 | 009100310 | Spring washer |
Загрузка ...
|
|
| 43 | 009080330 | Hex nut |
Загрузка ...
|
|
| 44 | 009036520 | Allen screw |
Загрузка ...
|
|
| 45 | 009105001 | Washer |
Загрузка ...
|
|
| 46 | 003022770 | Cable terminal-blue |
Загрузка ...
|
|
| 50 | 003021801 | Main distributor |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
