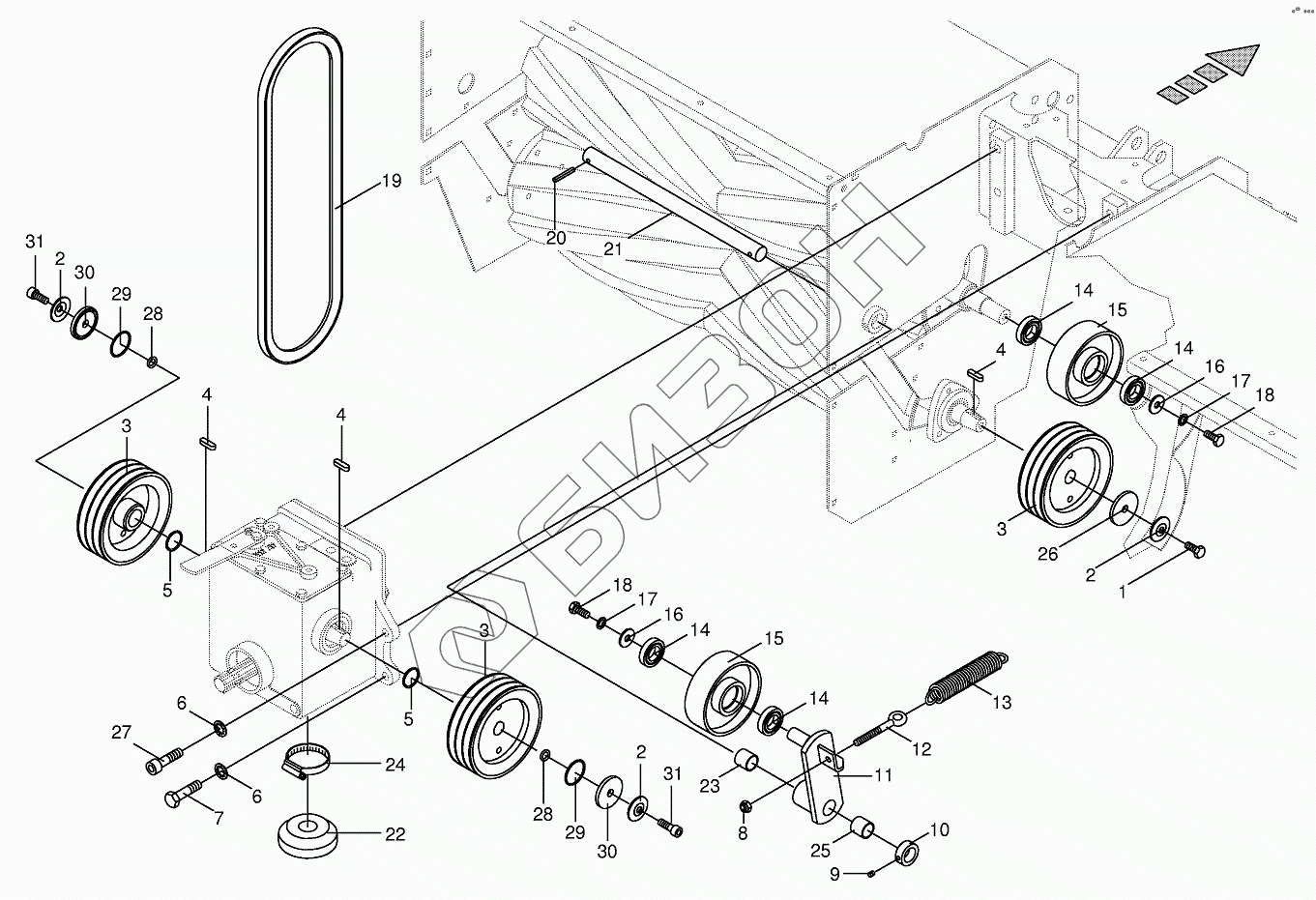

Графический каталог запасных частей к технике: KRONE BIG-M-I. Roller conditioner drive
/35.gif)
1
2
2
2
3
3
3
4
4
4
5
5
6
6
7
8
9
10
11
12
13
14
14
14
14
15
15
16
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009098001 | Detent edged washer |
Загрузка ...
|
|
| 3 | 002301450 | V-belt pulley |
Загрузка ...
|
|
| 4 | 009151160 | Fit-in key |
Загрузка ...
|
|
| 5 | 009538840 | O-ring |
Загрузка ...
|
|
| 6 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009011321 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009087010 | Locknut |
Загрузка ...
|
|
| 9 | 009059221 | Threaded pin |
Загрузка ...
|
|
| 10 | 009113170 | Collar-incl. threaded pin |
Загрузка ...
|
|
| 11 | 002299540 | Belt tensioner-incl. bushing |
Загрузка ...
|
|
| 12 | 009183001 | Eyebolt |
Загрузка ...
|
|
| 13 | 003454782 | Tension spring |
Загрузка ...
|
|
| 14 | 009305060 | Grooved ball bearing |
Загрузка ...
|
|
| 15 | 002301460 | Jockey pulley |
Загрузка ...
|
|
| 16 | 009106090 | Washer |
Загрузка ...
|
|
| 17 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 18 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009215300 | V-belt-1 Set =3 pieces |
Загрузка ...
|
|
| 20 | 009126721 | Roll pin |
Загрузка ...
|
|
| 21 | 002301840 | Axle |
Загрузка ...
|
|
| 22 | 002300130 | Guard ring |
Загрузка ...
|
|
| 23 | 009349190 | Bearing bush |
Загрузка ...
|
|
| 24 | 009240020 | Tube clip |
Загрузка ...
|
|
| 25 | 009349200 | Bearing bush |
Загрузка ...
|
|
| 26 | 009103590 | Washer |
Загрузка ...
|
|
| 27 | 009032140 | Allen screw |
Загрузка ...
|
|
| 28 | 009376030 | O-ring |
Загрузка ...
|
|
| 29 | 009375400 | O-ring |
Загрузка ...
|
|
| 30 | 002300670 | Grommet |
Загрузка ...
|
|
| 31 | 009031391 | Allen screw |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
