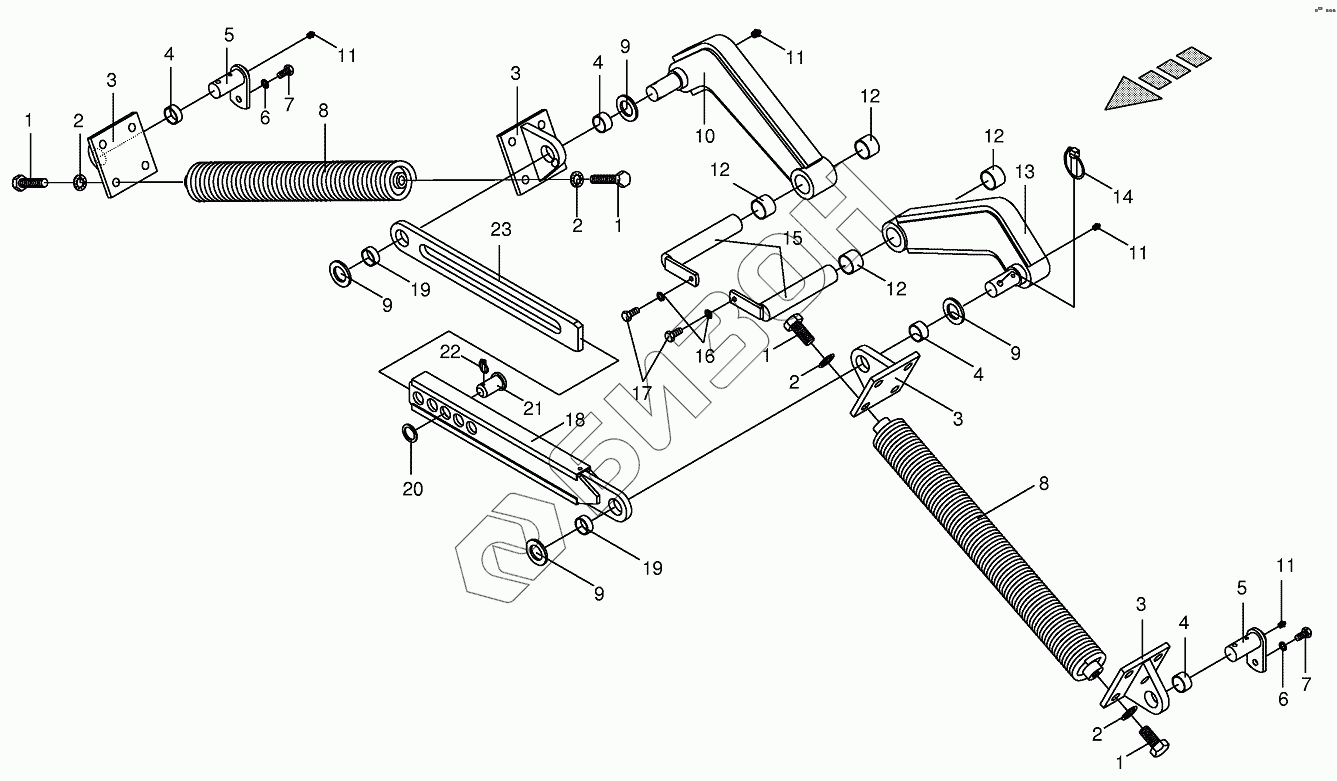

Графический каталог запасных частей к технике: KRONE BIG-M-I. Spring compensation
/57.gif)
1
1
1
1
2
2
2
2
3
3
3
3
4
4
4
4
5
5
6
6
7
7
8
8
9
9
9
9
10
11
11
11
11
12
12
12
12
13
14
15
16
17
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009003801 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009099131 | Detent edged washer |
Загрузка ...
|
|
| 3 | 002298270 | Rack |
Загрузка ...
|
|
| 4 | 009349300 | Bearing bush |
Загрузка ...
|
|
| 5 | 002298310 | Pin |
Загрузка ...
|
|
| 6 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 8 | 002292640 | Tension spring |
Загрузка ...
|
|
| 9 | 009103340 | Washer |
Загрузка ...
|
|
| 10 | 002298190 | Rocker-right, incl. bushing, grease nipple |
Загрузка ...
|
|
| 11 | 009191050 | Grease niple |
Загрузка ...
|
|
| 12 | 009349340 | Bearing bush |
Загрузка ...
|
|
| 13 | 002298180 | Rocker-left, incl. bushing, grease nipple |
Загрузка ...
|
|
| 14 | 009170122 | Linch pin |
Загрузка ...
|
|
| 15 | 002306510 | Pin |
Загрузка ...
|
|
| 16 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 17 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 18 | 002298340 | Strut-incl. bushing |
Загрузка ...
|
|
| 19 | 009349450 | Bearing bush |
Загрузка ...
|
|
| 20 | 009107021 | Supporting disc |
Загрузка ...
|
|
| 21 | 002306570 | Pin with head |
Загрузка ...
|
|
| 22 | 009170061 | Linch pin |
Загрузка ...
|
|
| 23 | 002298400 | Strut-incl. bushing |
Загрузка ...
|
