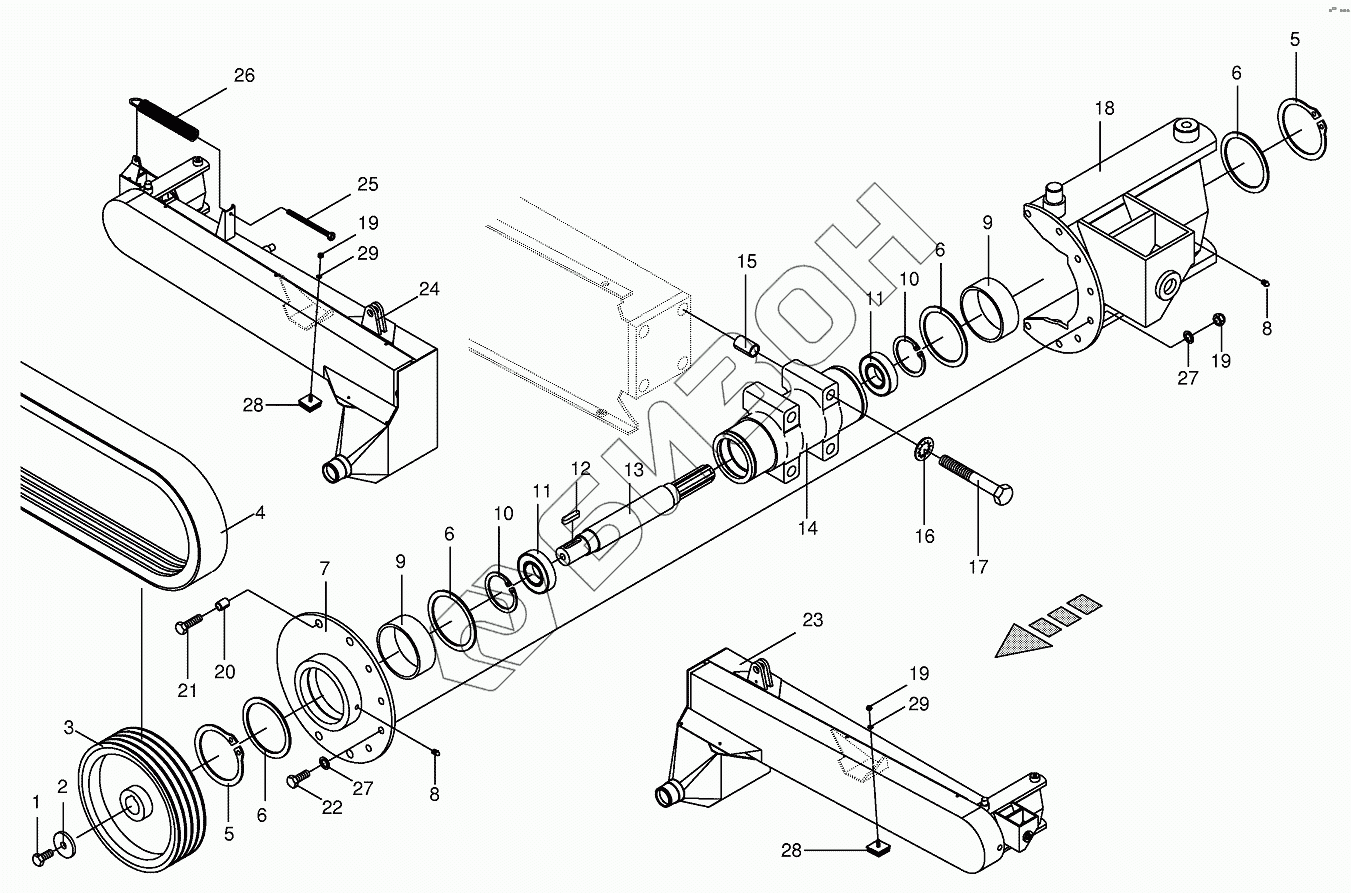

Графический каталог запасных частей к технике: KRONE BIG-M-I. Universal joint support installed
/55.gif)
1
2
3
4
5
5
6
6
6
6
7
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
18
19
19
19
20
21
22
23
24
25
26
27
27
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009110290 | 009110290 | Shim ring |
Загрузка ...
|
|
| 009110270 | 009110270 | Shim ring |
Загрузка ...
|
|
| 009215161 | 009215161 | Power band |
Загрузка ...
|
|
| 1 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 2 | 002291110 | Washer |
Загрузка ...
|
|
| 3 | 001513295 | V-belt pulley |
Загрузка ...
|
|
| 4 | 009215240 | Power band-left |
Загрузка ...
|
|
| 5 | 009115090 | Circlip |
Загрузка ...
|
|
| 6 | 009107600 | Supporting disc |
Загрузка ...
|
|
| 7 | 002294287 | Bearing flange |
Загрузка ...
|
|
| 8 | 009191050 | Grease niple |
Загрузка ...
|
|
| 9 | 001394950 | Red bronze bushing |
Загрузка ...
|
|
| 10 | 009116730 | Circlip |
Загрузка ...
|
|
| 11 | 009303260 | Grооvеd bаll bеаring |
Загрузка ...
|
|
| 12 | 009151220 | Fit-in key |
Загрузка ...
|
|
| 13 | 002294275 | Shaft |
Загрузка ...
|
|
| 14 | 002300570 | Bearing tube |
Загрузка ...
|
|
| 15 | 009125330 | Roll pin |
Загрузка ...
|
|
| 16 | 009099131 | Detent edged washer |
Загрузка ...
|
|
| 17 | 009012143 | Hex head bolt |
Загрузка ...
|
|
| 18 | 002294250 | Cardan truss-left |
Загрузка ...
|
|
| 18 | 002294260 | Cardan truss-right |
Загрузка ...
|
|
| 19 | 009087010 | Locknut |
Загрузка ...
|
|
| 20 | 009125071 | Roll pin |
Загрузка ...
|
|
| 21 | 009014510 | Hex head bolt |
Загрузка ...
|
|
| 22 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 23 | 002312600 | Extension arm-left, assembled |
Загрузка ...
|
|
| 24 | 002312610 | Extension arm-right, assembled |
Загрузка ...
|
|
| 25 | 002298880 | Spindle |
Загрузка ...
|
|
| 26 | 001514031 | Tension spring |
Загрузка ...
|
|
| 27 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 28 | 009242180 | Rubber pad |
Загрузка ...
|
|
| 29 | 009105061 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
