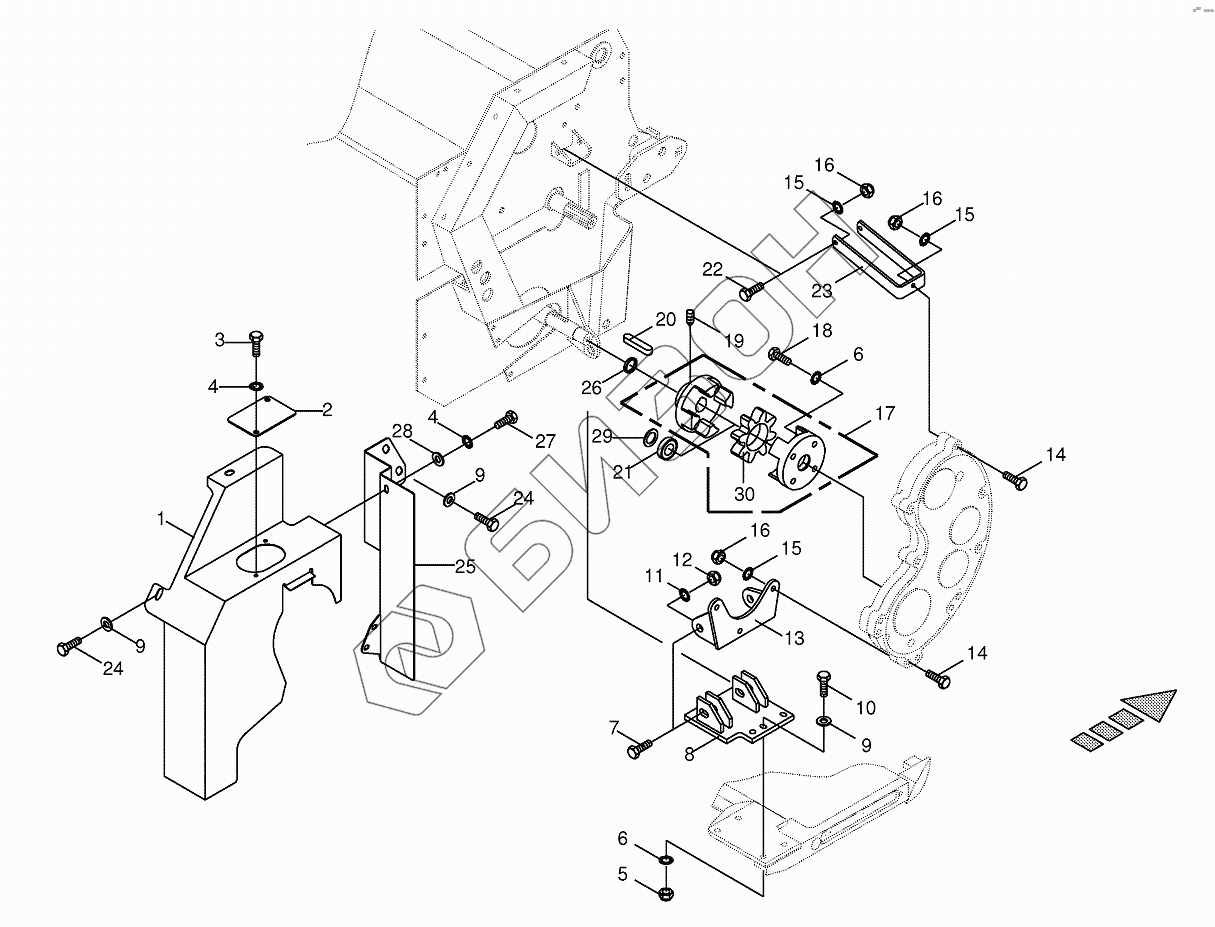

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 200124310 Gearbox guard
Загрузка ...
2 200302380 Cover cpl
Загрузка ...
3 009002531 Hex head bolt
Загрузка ...
4 009099081 Detent edged washer
Загрузка ...
5 009087010 Locknut
Загрузка ...
6 009099101 Detent edged washer
Загрузка ...
7 009015070 Hex head bolt
Загрузка ...
8 200302611 Support
Загрузка ...
9 009105061 Washer
Загрузка ...
10 009011220 He head bolt
Загрузка ...
11 009099131 Detent edged washer
Загрузка ...
12 009087210 Locknut
Загрузка ...
13 200302590 Support
Загрузка ...
14 009014360 Hex head bolt
Загрузка ...
15 009099091 Detent edged washer
Загрузка ...
16 009087580 Locknut
Загрузка ...
17 270011000 Rotex-clutch
Загрузка ...
18 009006560 Hex head bolt
Загрузка ...
19 009057550 Threaded pin
Загрузка ...
20 009150390 Fit-in key
Загрузка ...
21 900001390 Radial bearing
Загрузка ...
22 009006370 Hex head bolt
Загрузка ...
23 200302651 Gearbo support
Загрузка ...
24 009006530 Hex head bolt
Загрузка ...
25 200124320 Gearbox guard
Загрузка ...
26 200308010 Spacing washer
Загрузка ...
27 009006100 Hex head bolt
Загрузка ...
28 009104130 Washer
Загрузка ...
29 009108651 Shim ring
Загрузка ...
30 009402181 Rotex plastic part
Загрузка ...
