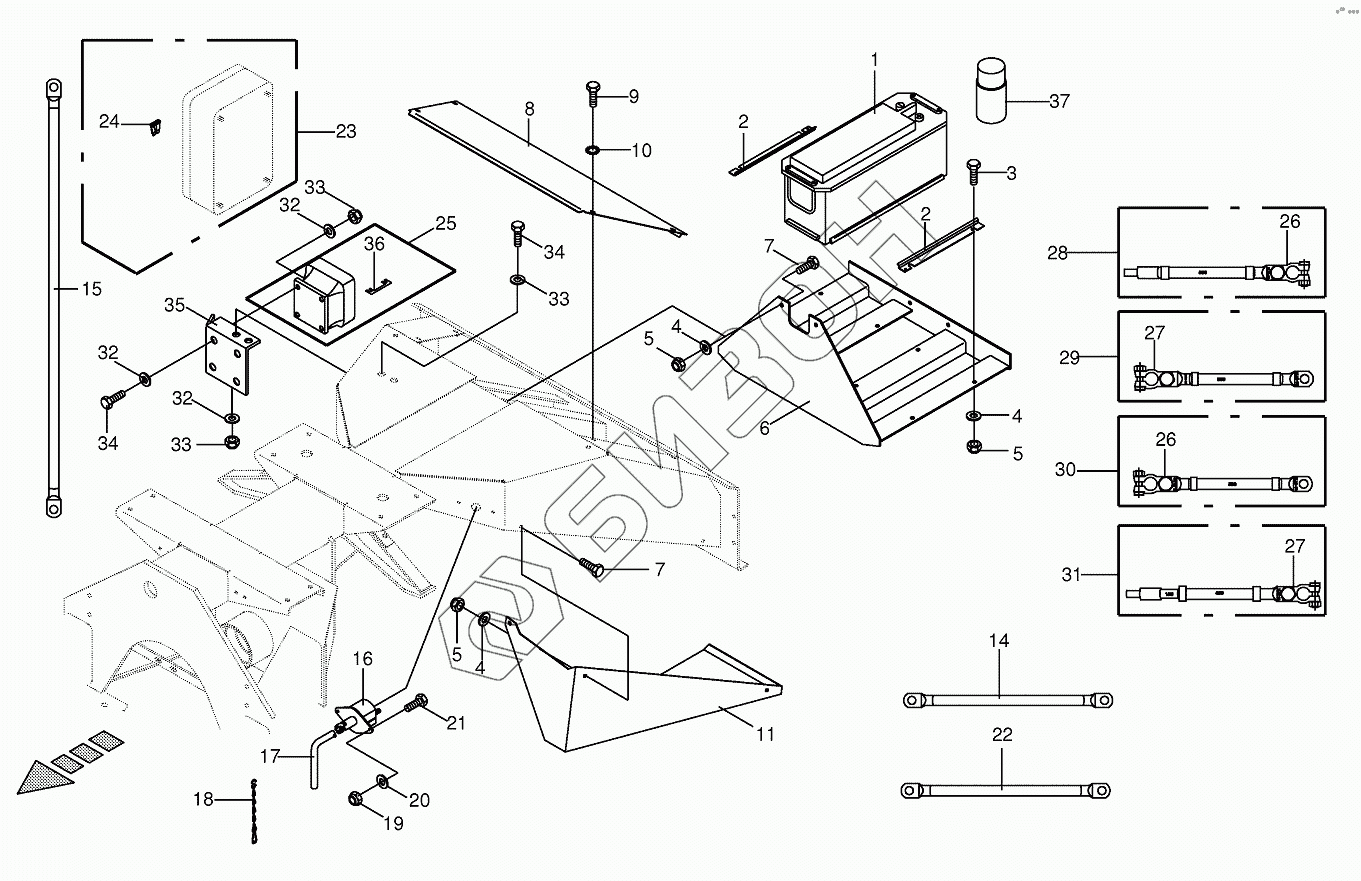

Графический каталог запасных частей к технике: KRONE BIG-M-II. Battery
1
2
2
3
4
4
4
5
5
5
6
7
7
8
9
10
11
11
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
29
30
31
32
32
32
33
33
33
34
34
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 003026480 | Battery |
Загрузка ...
|
|
| 2 | 002305283 | Battery support |
Загрузка ...
|
|
| 3 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009104140 | Washer |
Загрузка ...
|
|
| 5 | 009087580 | Locknut |
Загрузка ...
|
|
| 6 | 002328912 | Battery support |
Загрузка ...
|
|
| 7 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 8 | 002328952 | Guard plate |
Загрузка ...
|
|
| 9 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 11 | 002328932 | Battery guard-left |
Загрузка ...
|
|
| 11 | 002328942 | Battery guard-right |
Загрузка ...
|
|
| 14 | 003027523 | Wiring harness |
Загрузка ...
|
|
| 15 | 003029972 | Wiring harness |
Загрузка ...
|
|
| 16 | 003025080 | Main power cut-off |
Загрузка ...
|
|
| 17 | 003022290 | Control key |
Загрузка ...
|
|
| 18 | 009226512 | Chain |
Загрузка ...
|
|
| 19 | 009087041 | Locknut |
Загрузка ...
|
|
| 20 | 009104111 | Washer |
Загрузка ...
|
|
| 21 | 009006080 | Hex head bolt |
Загрузка ...
|
|
| 22 | 003027564 | Wiring harness |
Загрузка ...
|
|
| 23 | 003028275 | Distributor housing-cpl. |
Загрузка ...
|
|
| 24 | 003021960 | Flat fuse |
Загрузка ...
|
|
| 25 | 003029170 | Relay-starter |
Загрузка ...
|
|
| 26 | 003028040 | Clip"-" |
Загрузка ...
|
|
| 27 | 003028030 | Clip"+" |
Загрузка ...
|
|
| 28 | 003029024 | Cable |
Загрузка ...
|
|
| 29 | 003029044 | Cable |
Загрузка ...
|
|
| 30 | 003029114 | Cable |
Загрузка ...
|
|
| 31 | 003029134 | Cable |
Загрузка ...
|
|
| 32 | 009104130 | Washer |
Загрузка ...
|
|
| 33 | 009087060 | Locknut |
Загрузка ...
|
|
| 34 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 34 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 35 | 002335201 | Mounting sheet |
Загрузка ...
|
|
| 36 | 003037860 | Sefeguard strip |
Загрузка ...
|
|
| 37 | 270037200 | Battery terminal protection spray |
Загрузка ...
|
