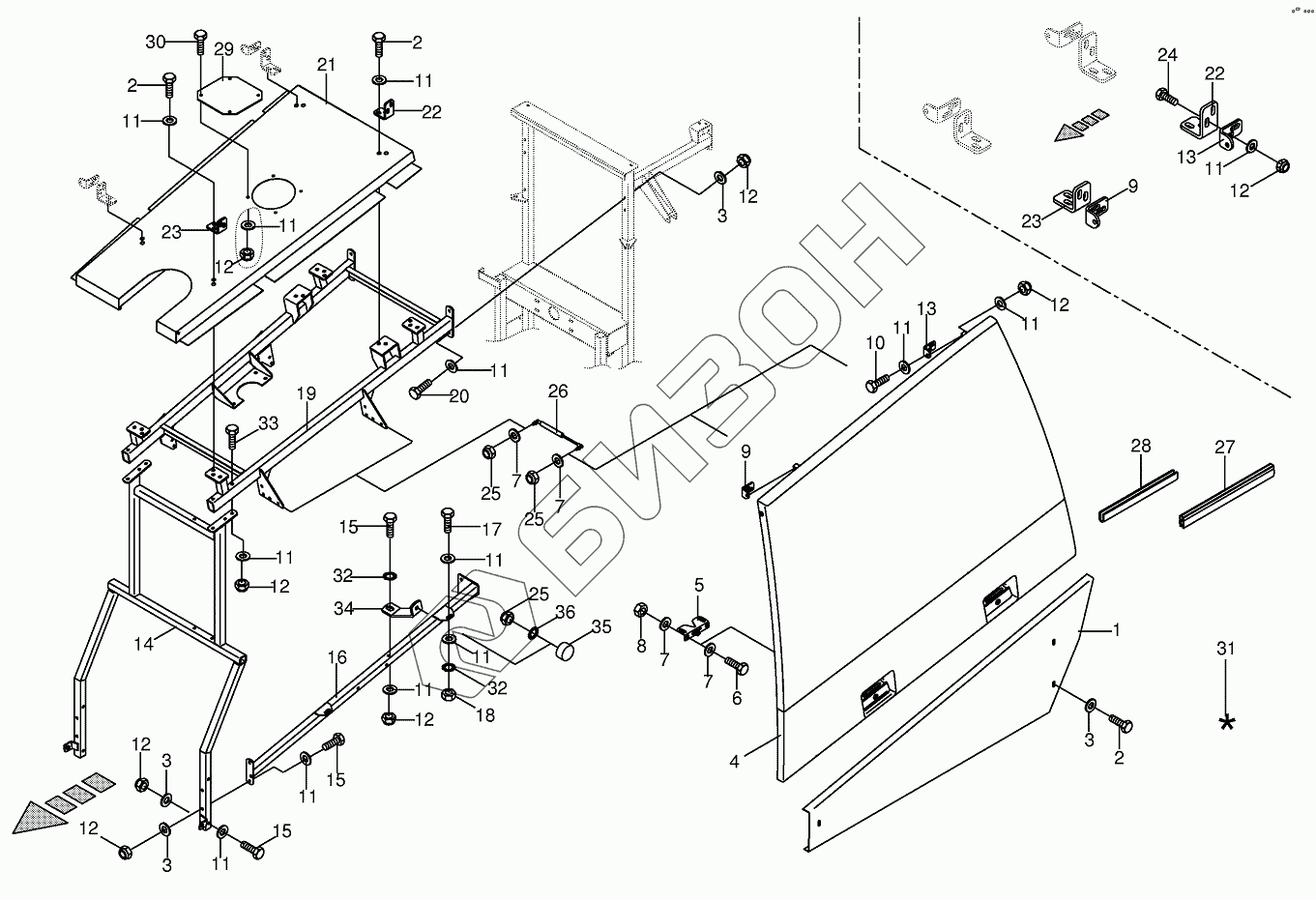

Графический каталог запасных частей к технике: KRONE BIG-M-II. Engine guards
1
1
2
2
2
3
3
3
3
4
4
5
6
7
7
7
7
8
9
9
10
11
11
11
11
11
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
13
13
14
15
15
15
16
16
17
18
19
20
21
22
22
23
23
24
25
25
25
26
27
28
29
30
31
32
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002317583 | Guard-right |
Загрузка ...
|
|
| 1 | 002317573 | Guard-left |
Загрузка ...
|
|
| 2 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009103530 | Washer |
Загрузка ...
|
|
| 4 | 002319941 | Protective lid-left |
Загрузка ...
|
|
| 4 | 002319951 | Protective lid-right |
Загрузка ...
|
|
| 5 | 009389841 | Gate lock |
Загрузка ...
|
|
| 6 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 7 | 009104130 | Washer |
Загрузка ...
|
|
| 8 | 009082100 | Hex nut |
Загрузка ...
|
|
| 9 | 002329071 | Supporting angle |
Загрузка ...
|
|
| 10 | 009002841 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009104140 | Washer |
Загрузка ...
|
|
| 12 | 009087580 | Locknut |
Загрузка ...
|
|
| 13 | 002330271 | Supporting angle |
Загрузка ...
|
|
| 14 | 002317864 | Frame |
Загрузка ...
|
|
| 15 | 009014360 | Hex head bolt |
Загрузка ...
|
|
| 16 | 002318982 | Locking mechanism-left |
Загрузка ...
|
|
| 16 | 002317992 | Locking mechanism-right |
Загрузка ...
|
|
| 17 | 009014380 | Hex head bolt |
Загрузка ...
|
|
| 18 | 009082120 | Hex nut |
Загрузка ...
|
|
| 19 | 002332902 | Motor roof clamp |
Загрузка ...
|
|
| 20 | 009014370 | Hex head bolt |
Загрузка ...
|
|
| 21 | 002332872 | Motor roof |
Загрузка ...
|
|
| 22 | 002329061 | Angle |
Загрузка ...
|
|
| 23 | 002329051 | Angle |
Загрузка ...
|
|
| 24 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009087060 | Locknut |
Загрузка ...
|
|
| 26 | 009401930 | Gas spring |
Загрузка ...
|
|
| 27 | 009386951 | Rubber profile-Id.-no.= 1m |
Загрузка ...
|
|
| 28 | 009251110 | Edge protection-Id.-no.= 1m |
Загрузка ...
|
|
| 29 | 002332760 | Sealing cap |
Загрузка ...
|
|
| 30 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 31 | 009403750 | Repairing set for plastics- beige |
Загрузка ...
|
|
| 32 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 33 | 009014391 | Hex head bolt |
Загрузка ...
|
|
| 34 | 200101170 | Support |
Загрузка ...
|
|
| 35 | 009242270 | Rubber pad |
Загрузка ...
|
|
| 36 | 009099081 | Detent edged washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
