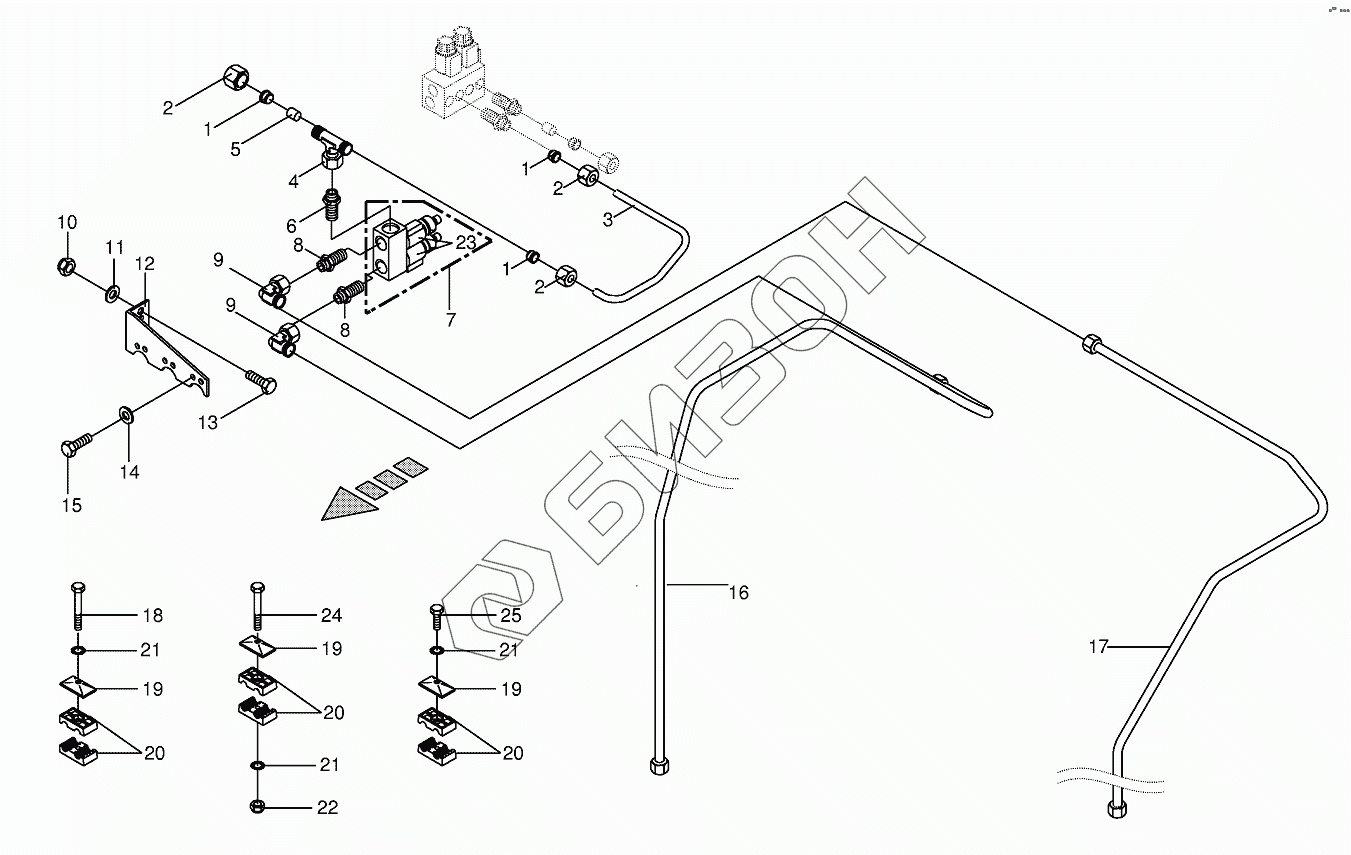

Графический каталог запасных частей к технике: KRONE BIG-M-II. Hydraulic Auger Hood-CRI
1
1
1
2
2
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
19
19
20
20
20
21
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009190700 | 009190700 | Solenoid coil |
Загрузка ...
|
|
| 1 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 2 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 3 | 002333782 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 4 | 009210771 | T-connector |
Загрузка ...
|
|
| 5 | 002804111 | Plug |
Загрузка ...
|
|
| 6 | 009209011 | Male connector |
Загрузка ...
|
|
| 7 | 009190010 | Control bloc |
Загрузка ...
|
|
| 8 | 009210602 | Male connector |
Загрузка ...
|
|
| 9 | 009210671 | Angle lug |
Загрузка ...
|
|
| 10 | 009087580 | Locknut |
Загрузка ...
|
|
| 11 | 009104140 | Washer |
Загрузка ...
|
|
| 12 | 002333861 | Angle-optional |
Загрузка ...
|
|
| 13 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009104130 | Washer |
Загрузка ...
|
|
| 15 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 16 | 002334311 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 17 | 002336810 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 18 | 009014250 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009251340 | Cover plate |
Загрузка ...
|
|
| 20 | 009251050 | Tube clamp-2 halves |
Загрузка ...
|
|
| 21 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 22 | 009087060 | Locknut |
Загрузка ...
|
|
| 23 | 009190690 | 2/2-Directional-control valve |
Загрузка ...
|
|
| 24 | 009010081 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009002010 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
