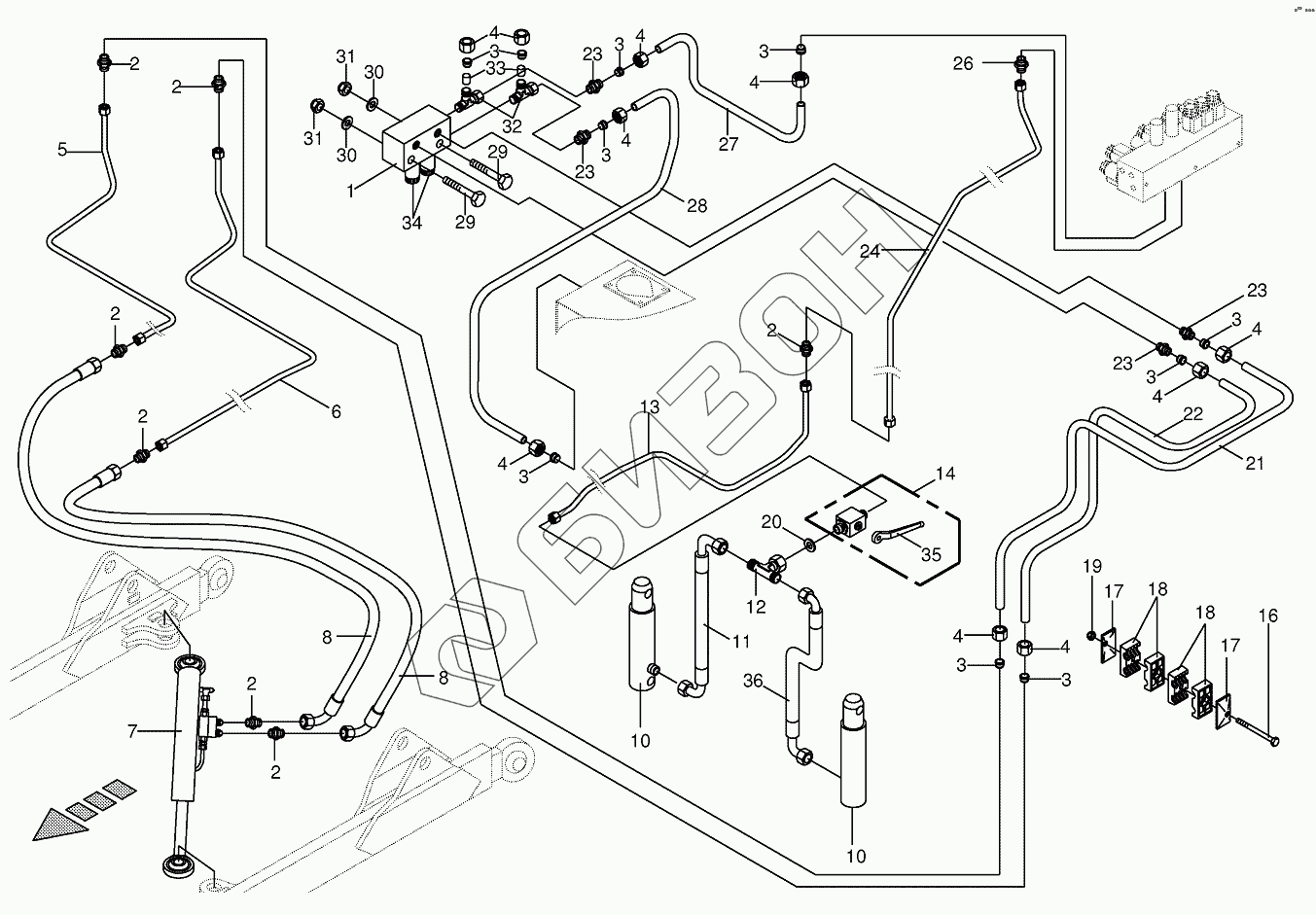

Графический каталог запасных частей к технике: KRONE BIG-M-II. Hydraulics - front mower /hillside
1
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
5
6
7
8
8
10
10
11
12
13
14
16
17
17
18
18
19
20
21
22
23
23
23
23
24
26
27
28
29
29
30
30
31
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009187012 | 009187012 | Sealing set |
Загрузка ...
|
|
| 009190700 | 009190700 | Solenoid coil |
Загрузка ...
|
|
| 009006170 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 009016700 | 009016700 | Allen screw |
Загрузка ...
|
|
| 009187601 | 009187601 | Sealing set |
Загрузка ...
|
|
| 1 | 002220760 | Valve block |
Загрузка ...
|
|
| 2 | 009210541 | Connector |
Загрузка ...
|
|
| 3 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 4 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 5 | 002335760 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 6 | 002335750 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 7 | 009184701 | Hydraulic cylinder |
Загрузка ...
|
|
| 8 | 009212570 | High pressure hose line |
Загрузка ...
|
|
| 10 | 009184761 | Hydraulic cylinder |
Загрузка ...
|
|
| 11 | 009212581 | High pressure hose line |
Загрузка ...
|
|
| 12 | 009210711 | T connector |
Загрузка ...
|
|
| 13 | 002338110 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 14 | 009211222 | Ball cock |
Загрузка ...
|
|
| 16 | 009002140 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009251340 | Cover plate |
Загрузка ...
|
|
| 18 | 009251050 | Tube clamp-2 halves |
Загрузка ...
|
|
| 19 | 009087060 | Locknut |
Загрузка ...
|
|
| 20 | 009193570 | Throttling disc |
Загрузка ...
|
|
| 21 | 002331211 | Hydraulic line |
Загрузка ...
|
|
| 22 | 002330292 | Hydraulic line |
Загрузка ...
|
|
| 23 | 009210602 | Male connector |
Загрузка ...
|
|
| 24 | 002335961 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 26 | 009209011 | Male connector |
Загрузка ...
|
|
| 27 | 002332553 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 28 | 002331222 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 29 | 009031161 | Allen screw |
Загрузка ...
|
|
| 30 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 31 | 009087580 | Locknut |
Загрузка ...
|
|
| 32 | 009210791 | Adjustable L connection |
Загрузка ...
|
|
| 33 | 002804111 | Plug |
Загрузка ...
|
|
| 34 | 009190290 | 3/2-Directional-control valve |
Загрузка ...
|
|
| 35 | 009196640 | Hand lever-incl. screw, washer |
Загрузка ...
|
|
| 36 | 009209720 | High pressure hose line |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
