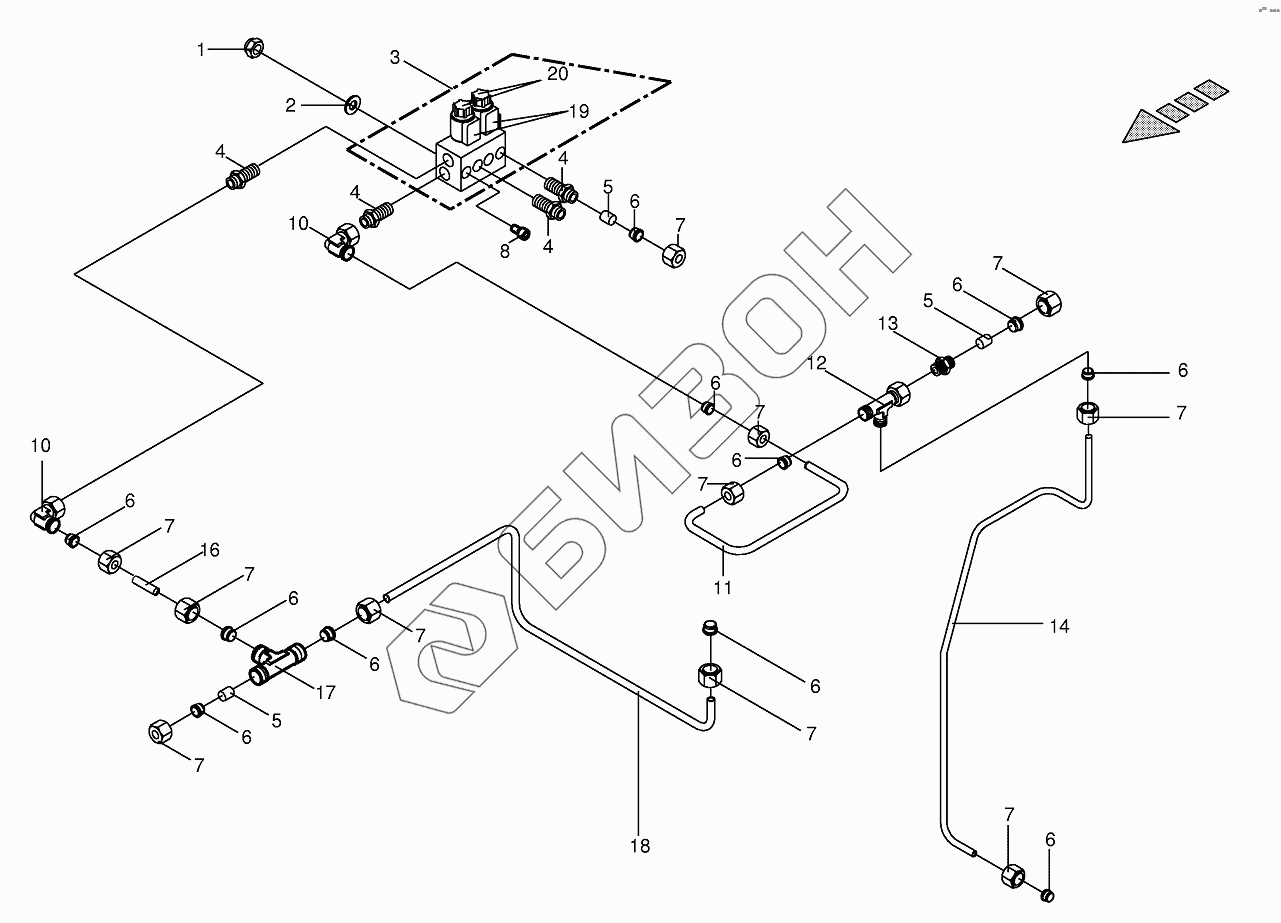

Графический каталог запасных частей к технике: KRONE BIG-M-II. hydraulics Control valve optional
1
2
3
4
4
4
4
5
5
5
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
8
10
10
11
12
13
14
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009087580 | Locknut |
Загрузка ...
|
|
| 2 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 3 | 002220760 | Valve block |
Загрузка ...
|
|
| 4 | 009210602 | Male connector |
Загрузка ...
|
|
| 5 | 002804111 | Plug |
Загрузка ...
|
|
| 6 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 7 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 8 | 009031161 | Allen screw |
Загрузка ...
|
|
| 10 | 009210671 | Angle lug |
Загрузка ...
|
|
| 11 | 002333801 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 12 | 009210791 | Adjustable L connection |
Загрузка ...
|
|
| 13 | 009210541 | Connector |
Загрузка ...
|
|
| 14 | 002331222 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 16 | 002334231 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 17 | 009210711 | T connector |
Загрузка ...
|
|
| 18 | 002332553 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 19 | 009190700 | Solenoid coil |
Загрузка ...
|
|
| 20 | 009190290 | 3/2-Directional-control valve |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
