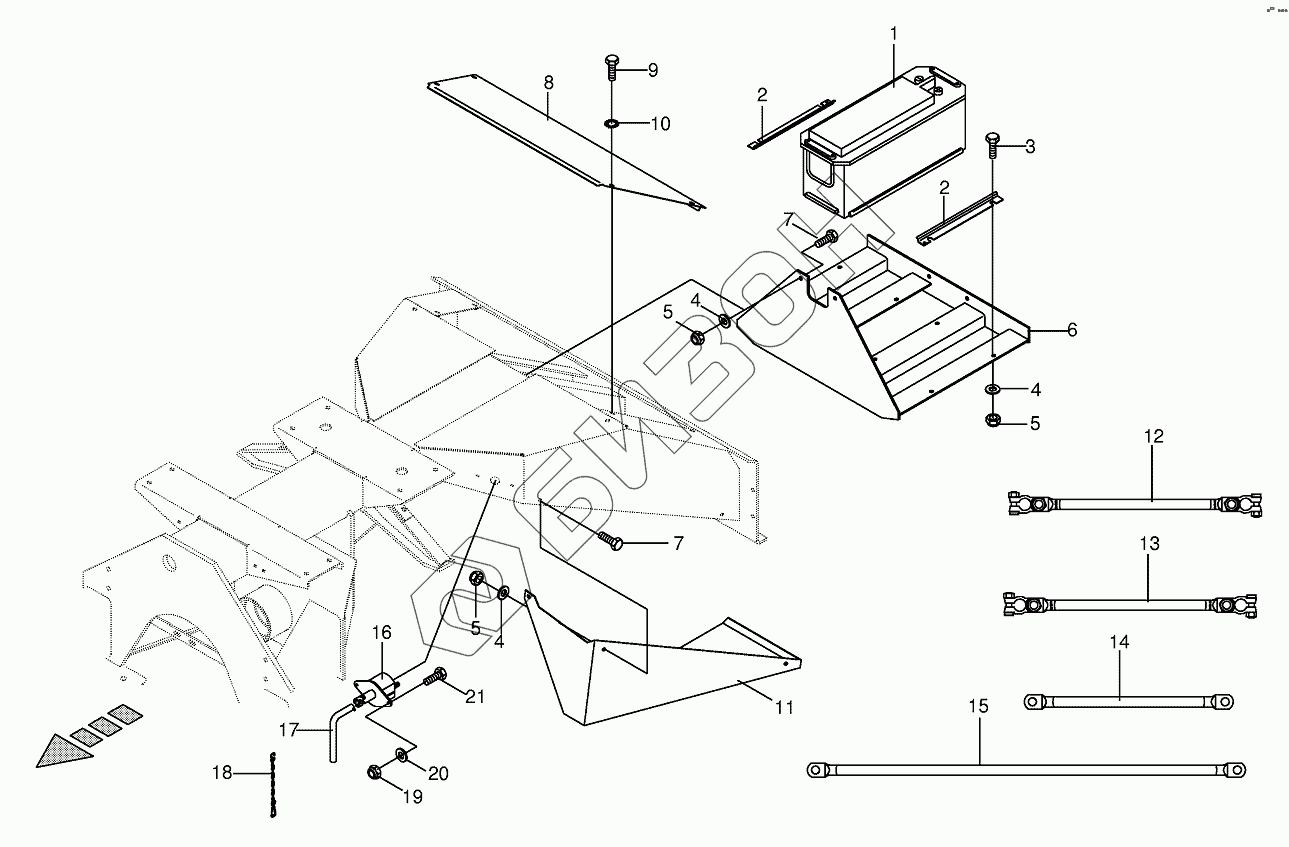

Графический каталог запасных частей к технике: KRONE BIG-M-II. Battery
1
2
2
3
4
4
4
5
5
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 002328941 | 002328941 | Battery guard-right |
Загрузка ...
|
|
| 1 | 003026480 | Battery |
Загрузка ...
|
|
| 2 | 002305280 | Battery support |
Загрузка ...
|
|
| 3 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009104140 | Washer |
Загрузка ...
|
|
| 5 | 009087580 | Locknut |
Загрузка ...
|
|
| 6 | 002328911 | Battery support |
Загрузка ...
|
|
| 7 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 8 | 002328951 | Guard plate-back |
Загрузка ...
|
|
| 9 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 11 | 002328931 | Battery guard |
Загрузка ...
|
|
| 12 | Wiringharness | Wiring harness |
Загрузка ...
|
|
| 13 | 003027550 | Wiring harness |
Загрузка ...
|
|
| 14 | 003027521 | Wiring harness |
Загрузка ...
|
|
| 15 | Wiringharness | Wiring harness |
Загрузка ...
|
|
| 16 | 003025080 | Main power cut-off |
Загрузка ...
|
|
| 17 | 003022290 | Control key |
Загрузка ...
|
|
| 18 | 009226512 | Chain |
Загрузка ...
|
|
| 19 | 009087041 | Locknut |
Загрузка ...
|
|
| 20 | 009104111 | Washer |
Загрузка ...
|
|
| 21 | 009002391 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
