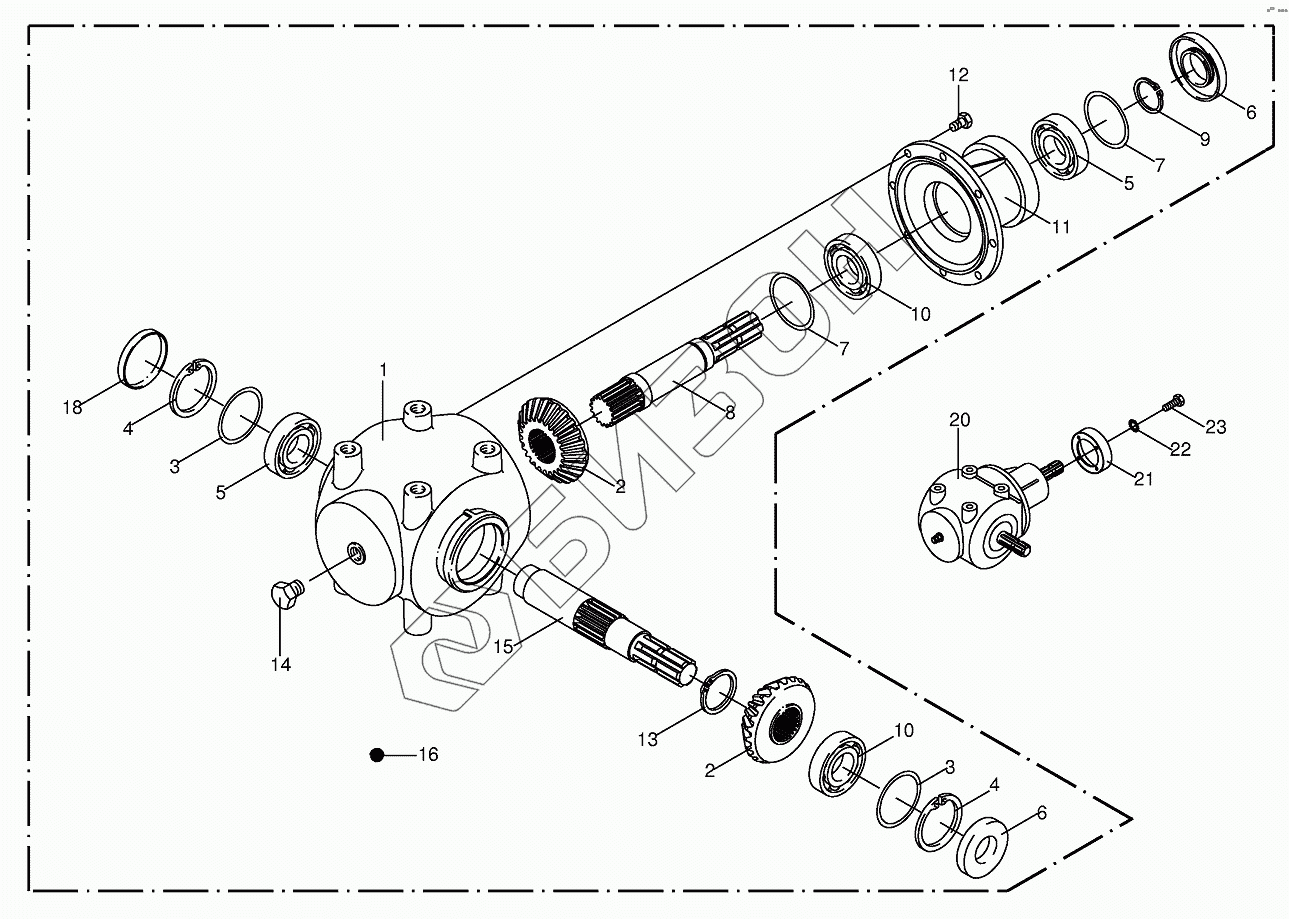

Графический каталог запасных частей к технике: KRONE BIG-M-II. Gearbox-front

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
3
4
4
5
5
6
6
7
7
7
8
9
10
10
11
12
13
14
15
16
18
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 009557040 Gearbox housing
Загрузка ...
2 009557050 Bevel wheel
Загрузка ...
3 009109630 Shim ring
Загрузка ...
3 009109640 Shim ring
Загрузка ...
4 009116730 Circlip
Загрузка ...
5 009301380 Grooved ball bearing
Загрузка ...
6 009360151 Radial-shaft sealing ring
Загрузка ...
7 009108900 Shim ring
Загрузка ...
7 009108910 Shim ring
Загрузка ...
8 009557060 Shaft
Загрузка ...
9 009115450 Circlip
Загрузка ...
10 009321070 Taper roller bearing
Загрузка ...
11 009557070 Gearbox housing
Загрузка ...
12 009006340 Hex head bolt
Загрузка ...
13 009115490 Circlip
Загрузка ...
14 009060080 Screw plug
Загрузка ...
15 009557090 Shaft
Загрузка ...
16 009261010 Oil-Id.-no.=1ltr
Загрузка ...
18 009252052 Sealing cap
Загрузка ...
20 002566720 Gearbox-cpl.
Загрузка ...
21 002566751 Adapter flange
Загрузка ...
22 009099081 Detent edged washer
Загрузка ...
23 009002531 Hex head bolt
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
