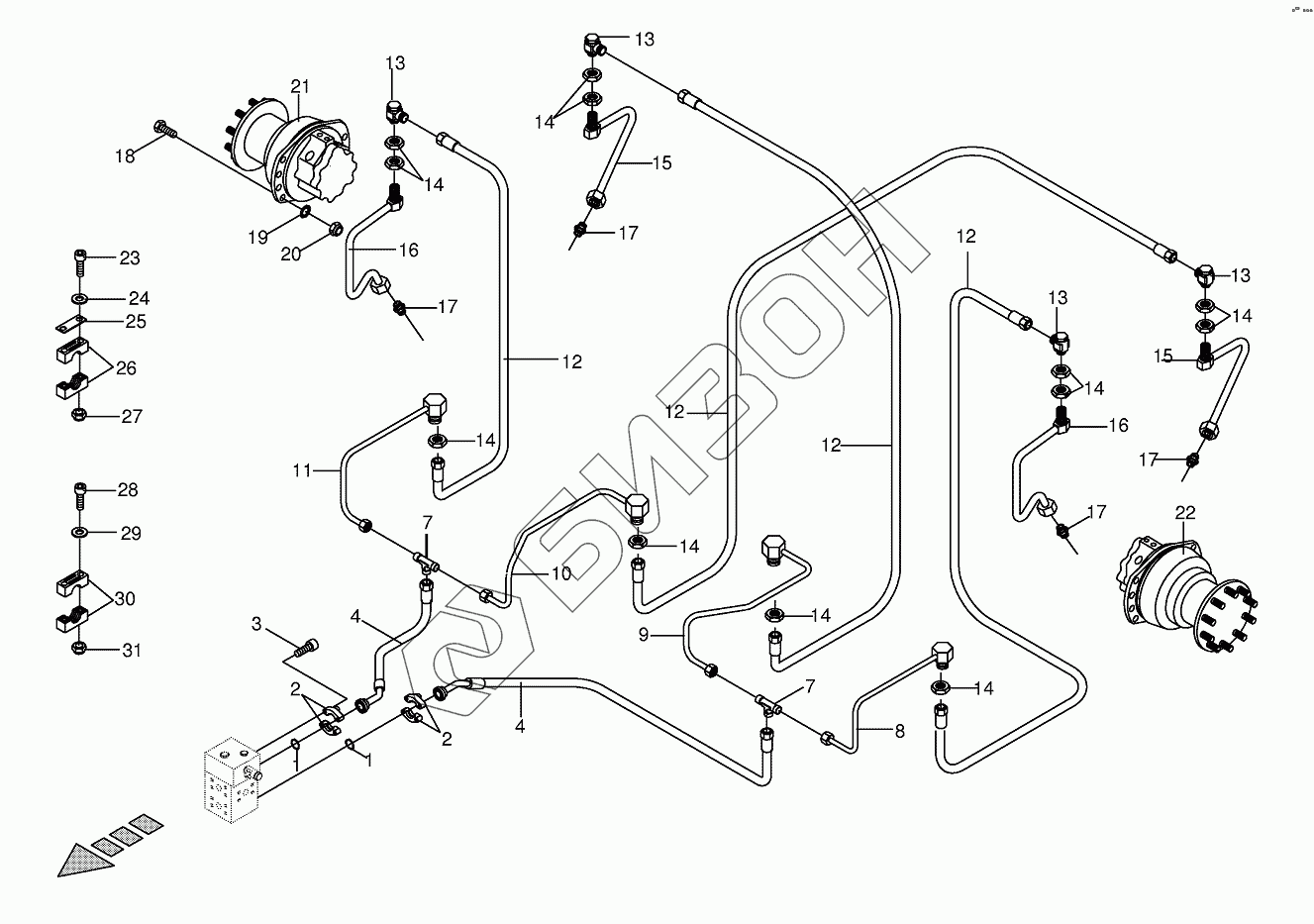

Графический каталог запасных частей к технике: KRONE BIG-M-II. Hydr.ground drive-rear
1
1
2
2
3
4
4
7
7
8
9
10
11
12
12
12
12
13
13
13
13
14
14
14
14
14
14
14
14
15
15
16
16
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009197320 | 009197320 | Sealing set |
Загрузка ...
|
|
| 1 | 009375580 | O-ring |
Загрузка ...
|
|
| 2 | 009208610 | SAE-flange section |
Загрузка ...
|
|
| 3 | 009031431 | Allen screw |
Загрузка ...
|
|
| 4 | 009197701 | High pressure hose line |
Загрузка ...
|
|
| 7 | 009208390 | T-reduction |
Загрузка ...
|
|
| 8 | 002329480 | Tag block |
Загрузка ...
|
|
| 9 | 002329500 | Tag block |
Загрузка ...
|
|
| 10 | 002329490 | Tag block |
Загрузка ...
|
|
| 11 | 002329510 | Tag block |
Загрузка ...
|
|
| 12 | 009200140 | High pressure hose line |
Загрузка ...
|
|
| 13 | 009208430 | Threaded union |
Загрузка ...
|
|
| 14 | 009085010 | Hex nut |
Загрузка ...
|
|
| 15 | 002297770 | Brazed union |
Загрузка ...
|
|
| 16 | 002297760 | Brazed union |
Загрузка ...
|
|
| 17 | 009208160 | Male connector |
Загрузка ...
|
|
| 18 | 009015040 | Heх head bolt |
Загрузка ...
|
|
| 19 | 009099131 | Detent edged washer |
Загрузка ...
|
|
| 20 | 009087210 | Locknut |
Загрузка ...
|
|
| 21 | 002315530 | Wheel motor-right, cpl. |
Загрузка ...
|
|
| 22 | 002315540 | Wheel motor-left, cpl. |
Загрузка ...
|
|
| 23 | 009014391 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009104140 | Washer |
Загрузка ...
|
|
| 25 | 009251251 | Cover plate |
Загрузка ...
|
|
| 26 | 009251530 | Тubе сlаmp-2 hаlvеs |
Загрузка ...
|
|
| 27 | 009087580 | Locknut |
Загрузка ...
|
|
| 28 | 009030511 | Allen screw |
Загрузка ...
|
|
| 29 | 009104111 | Washer |
Загрузка ...
|
|
| 30 | 009251470 | Tube clamp-2 halves |
Загрузка ...
|
|
| 31 | 009087041 | Locknut |
Загрузка ...
|
