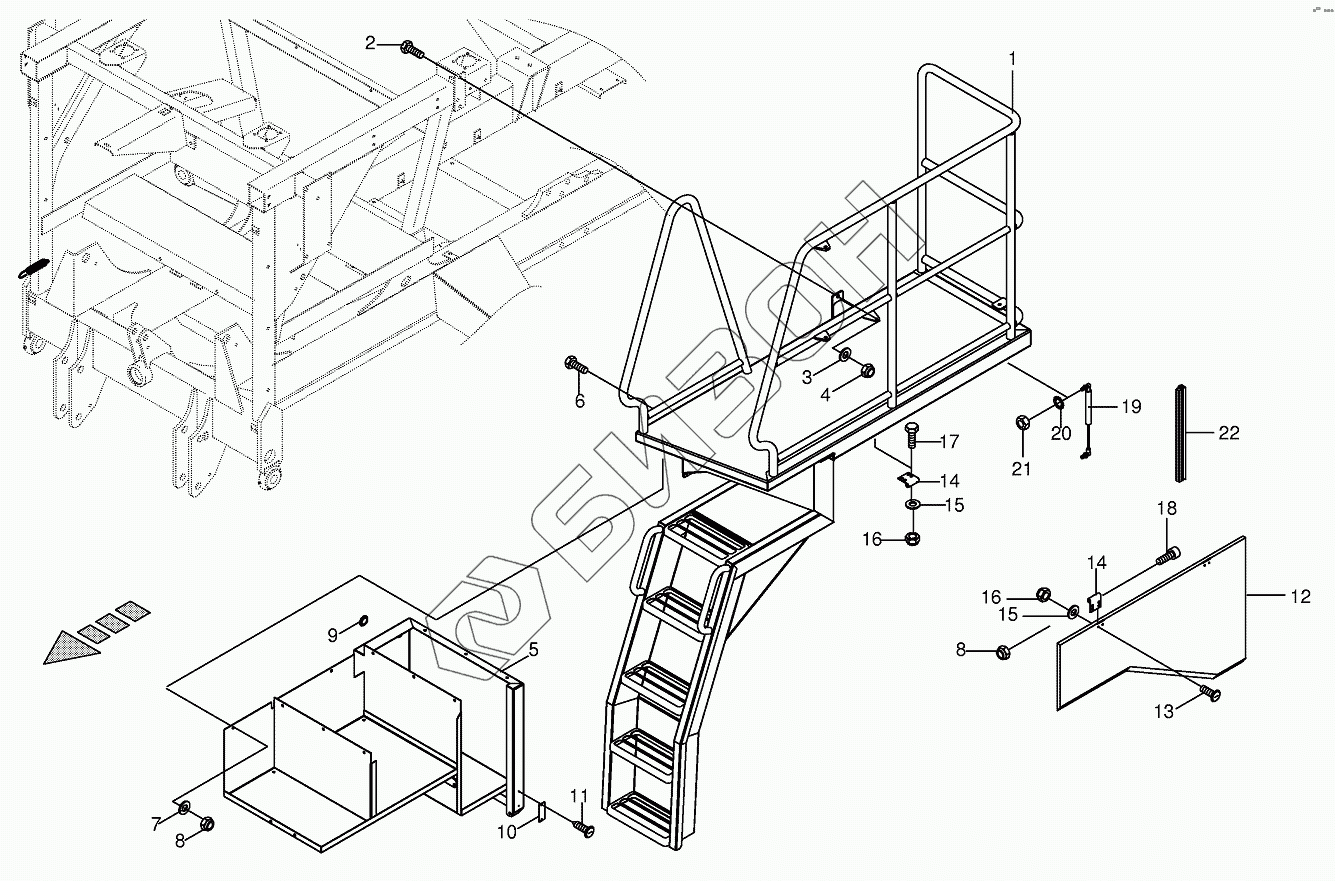

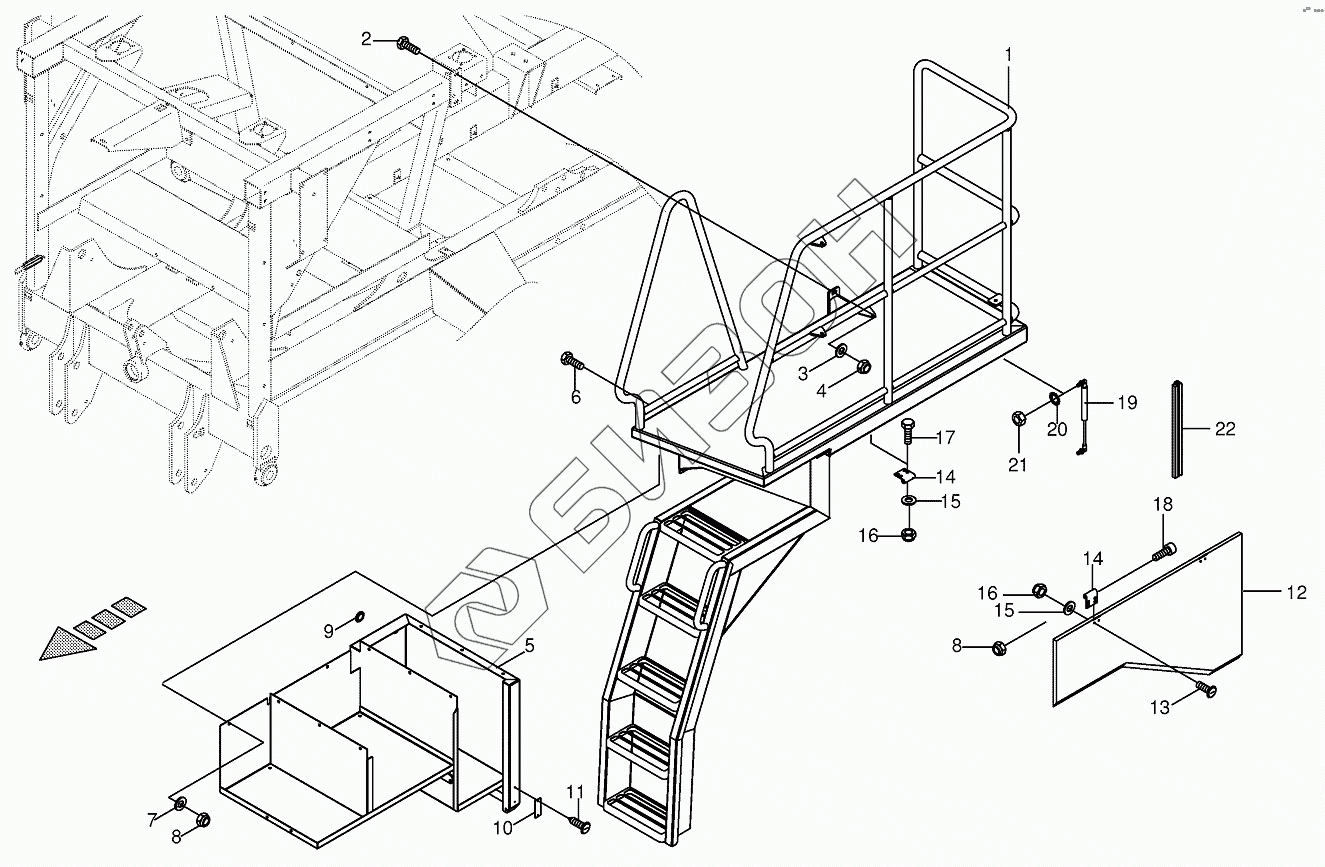

Графический каталог запасных частей к технике: KRONE BIG-M-II. Leader/Box-left
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
14
15
15
16
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002318711 | Ladder |
Загрузка ...
|
|
| 2 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009105061 | Washer |
Загрузка ...
|
|
| 4 | 009087010 | Locknut |
Загрузка ...
|
|
| 5 | 002318381 | Stowage box-left |
Загрузка ...
|
|
| 6 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 7 | 009104130 | Washer |
Загрузка ...
|
|
| 8 | 009087060 | Locknut |
Загрузка ...
|
|
| 9 | 009250080 | Sealing plug |
Загрузка ...
|
|
| 10 | 009427290 | Side light-yellow |
Загрузка ...
|
|
| 11 | 009068110 | Slotted pan head screw |
Загрузка ...
|
|
| 12 | 002318441 | Flap-left |
Загрузка ...
|
|
| 13 | 009052101 | Coach bolt |
Загрузка ...
|
|
| 14 | 002743754 | Hinge |
Загрузка ...
|
|
| 15 | 009104111 | Washer |
Загрузка ...
|
|
| 16 | 009087041 | Locknut |
Загрузка ...
|
|
| 17 | 009006070 | Hex head bolt |
Загрузка ...
|
|
| 18 | 009030890 | Allen screw |
Загрузка ...
|
|
| 19 | 009401360 | Gas spring |
Загрузка ...
|
|
| 20 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 21 | 009082100 | Hex nut |
Загрузка ...
|
|
| 22 | 009386941 | Rubber profile-Id.-no.= 1m |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
