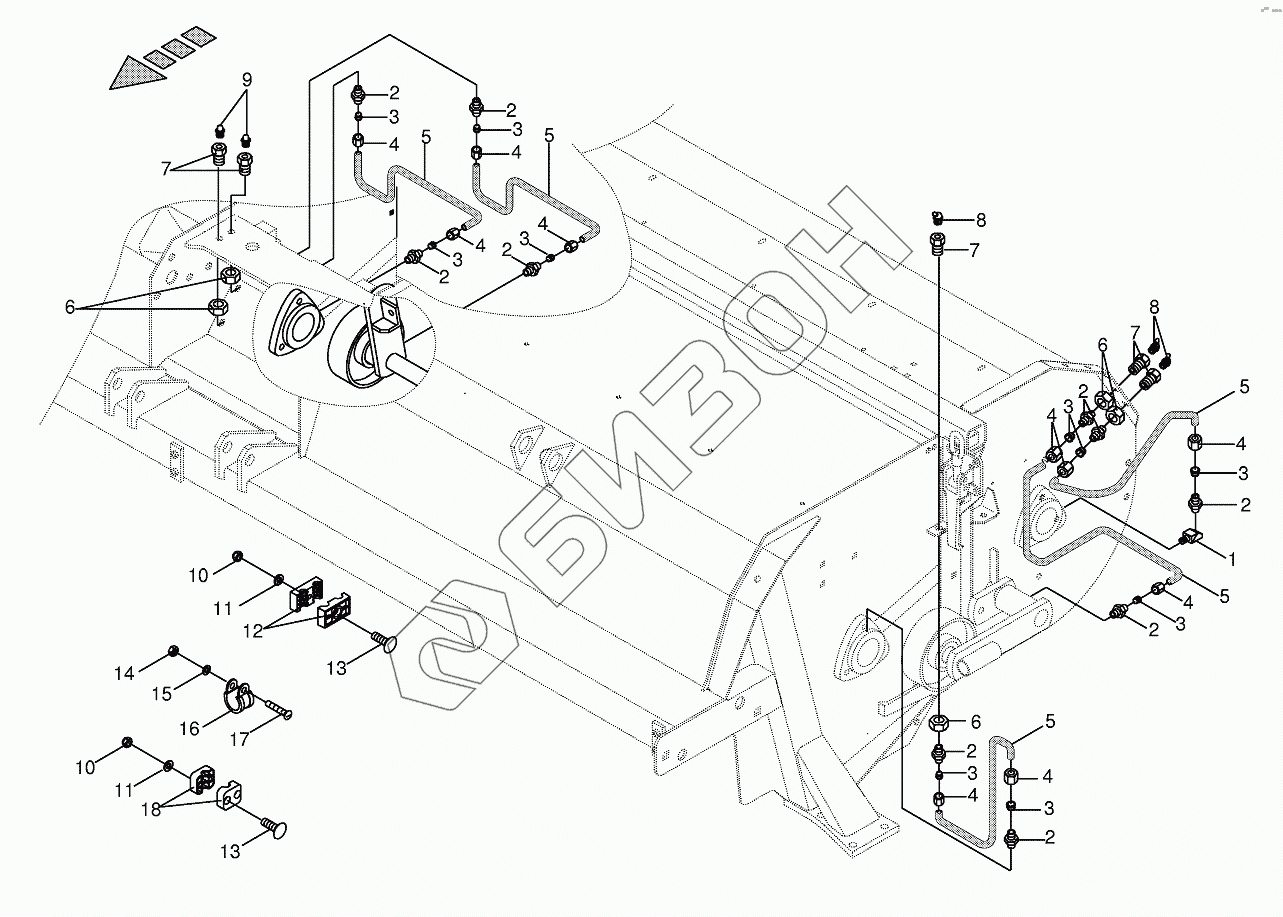

Графический каталог запасных частей к технике: KRONE BIG-M-II. Lubricating line/grease-lateral
1
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
5
5
5
5
5
6
6
6
7
7
7
8
8
9
10
10
11
11
12
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009400970 | Screw-in nipple |
Загрузка ...
|
|
| 2 | 009209201 | Male connector |
Загрузка ...
|
|
| 3 | 009209160 | Cutting ring |
Загрузка ...
|
|
| 4 | 009209050 | Nozzle disc cap |
Загрузка ...
|
|
| 5 | 009389330 | Plastic tube filled with grease-Id.-no.= 1m |
Загрузка ...
|
|
| 6 | 009080191 | Hex nut |
Загрузка ...
|
|
| 7 | 009385150 | Tube union |
Загрузка ...
|
|
| 8 | 009191060 | Grease niple |
Загрузка ...
|
|
| 9 | 009191050 | Grease niple |
Загрузка ...
|
|
| 10 | 009087041 | Locknut |
Загрузка ...
|
|
| 11 | 009103511 | Washer |
Загрузка ...
|
|
| 12 | 009251380 | Tube clamp-2 halves |
Загрузка ...
|
|
| 13 | 009047140 | Coach bolt |
Загрузка ...
|
|
| 14 | 009082071 | Hex nut |
Загрузка ...
|
|
| 15 | 009100310 | Spring washer |
Загрузка ...
|
|
| 16 | 009240100 | Tube clip w. rubber |
Загрузка ...
|
|
| 17 | 009037450 | Allen screw |
Загрузка ...
|
|
| 18 | 009251050 | Tube clamp-2 halves |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
