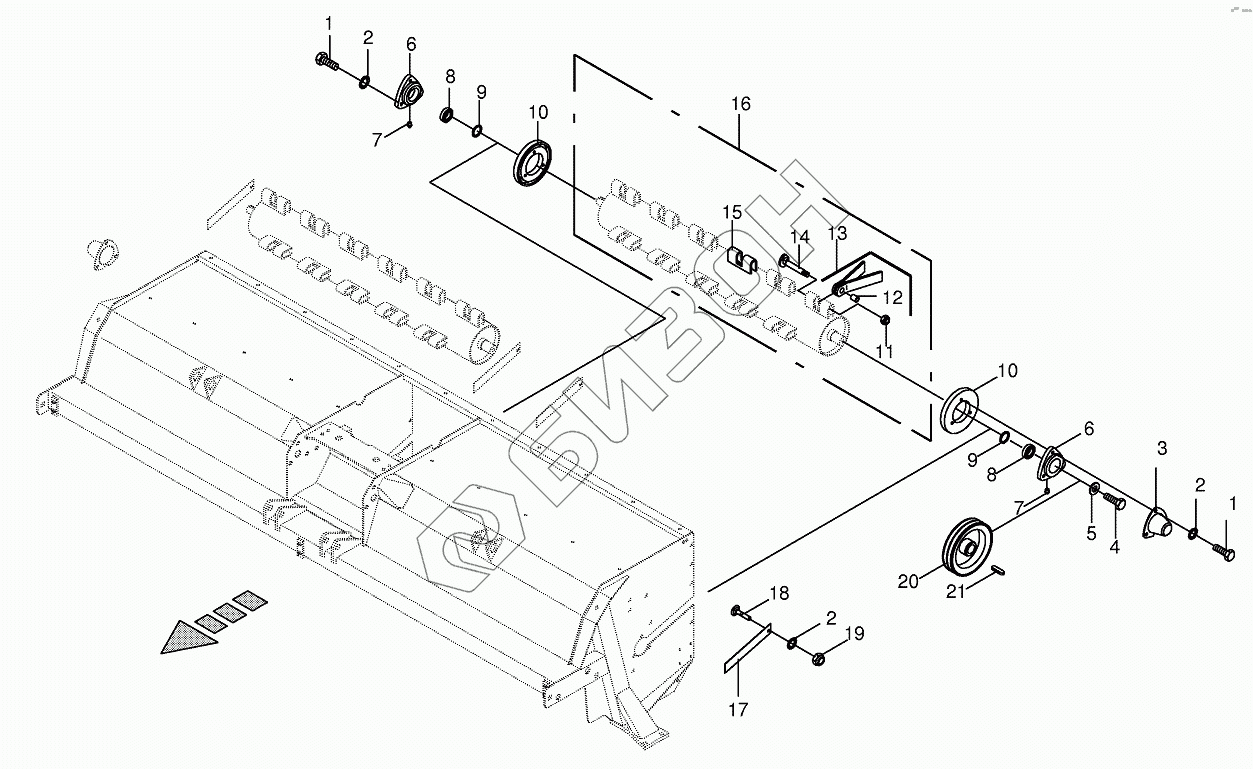

Графический каталог запасных частей к технике: KRONE BIG-M-II. Tine conditioner-lateral
1
1
2
2
2
3
4
5
6
6
7
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009010612 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 3 | 002302550 | Cover-CV |
Загрузка ...
|
|
| 4 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009106431 | Washer |
Загрузка ...
|
|
| 6 | 009341300 | Flange bearing |
Загрузка ...
|
|
| 7 | 009191050 | Grease niple |
Загрузка ...
|
|
| 8 | 009346170 | Grooved ball bearing |
Загрузка ...
|
|
| 9 | 009111361 | Shim ring |
Загрузка ...
|
|
| 10 | 002299271 | Stripper |
Загрузка ...
|
|
| 11 | 009087161 | Locknut |
Загрузка ...
|
|
| 12 | 009357160 | Clamp bush |
Загрузка ...
|
|
| 13 | 002534700 | Tine-inside |
Загрузка ...
|
|
| 14 | 002505000 | Tine axle |
Загрузка ...
|
|
| 15 | 002552420 | Tine bar |
Загрузка ...
|
|
| 16 | 002321001 | Tine rotor shaft-cpl. |
Загрузка ...
|
|
| 17 | 002293770 | Plate |
Загрузка ...
|
|
| 18 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 19 | 009087580 | Locknut |
Загрузка ...
|
|
| 20 | 002291520 | V-belt pulley |
Загрузка ...
|
|
| 21 | 009151160 | Fit-in key |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
