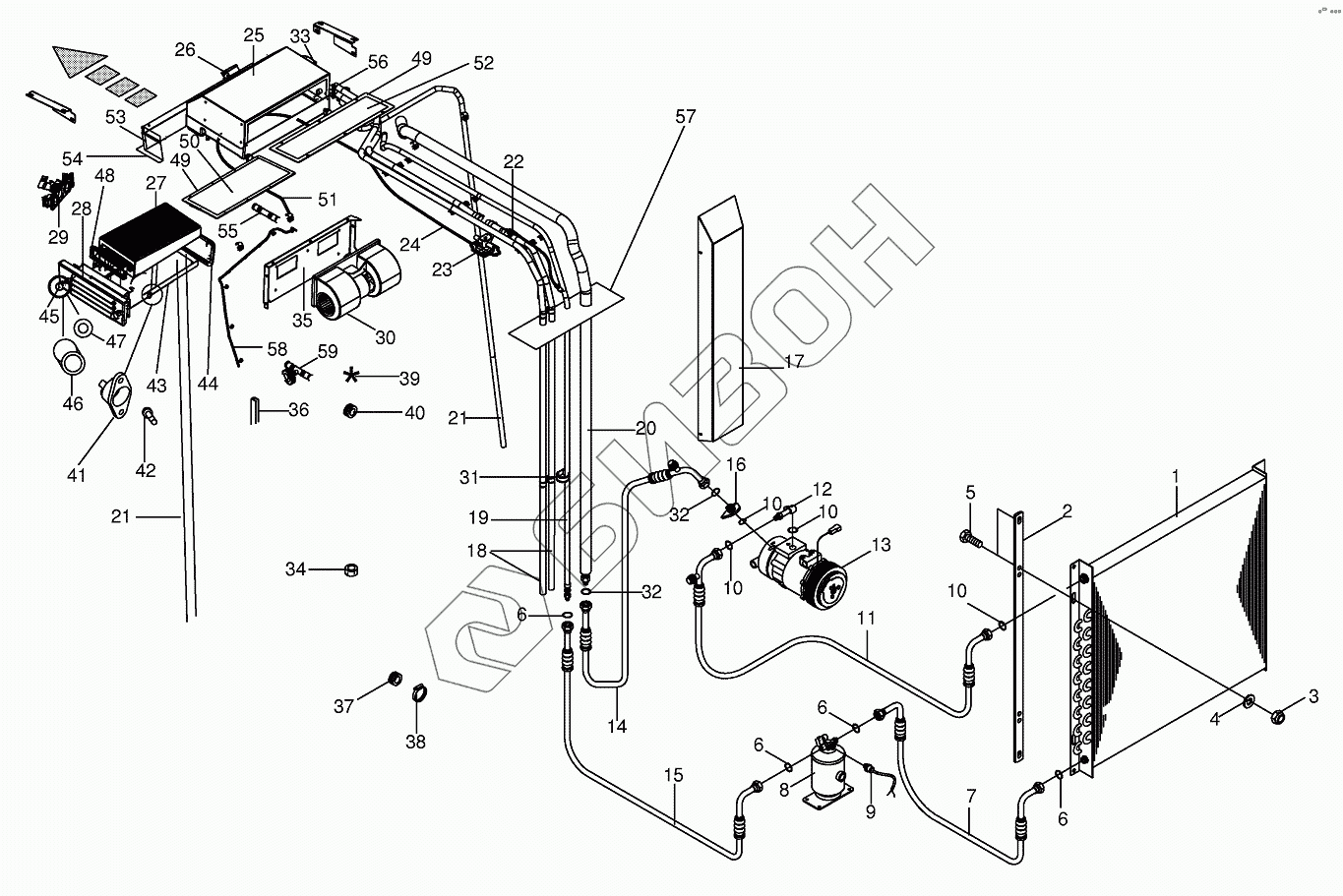

Графический каталог запасных частей к технике: KRONE BIG-M-II. Air conditioning
1
2
3
4
5
6
6
6
6
7
8
9
10
10
10
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
51
52
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009402460 | 009402460 | Safety filter |
Загрузка ...
|
|
| 009402470 | 009402470 | Filter |
Загрузка ...
|
|
| 009402230 | 009402230 | Dust cup |
Загрузка ...
|
|
| 009052521 | 009052521 | Coach bolt |
Загрузка ...
|
|
| 009402320 | 009402320 | Air filter |
Загрузка ...
|
|
| 002204270 | 002204270 | Рrооfing аnglе |
Загрузка ...
|
|
| 002205730 | 002205730 | Equalizer disk-small |
Загрузка ...
|
|
| 002205720 | 002205720 | Equalizer disk-big |
Загрузка ...
|
|
| 002205080 | 002205080 | Housing |
Загрузка ...
|
|
| 1 | 009401110 | Condenser for air conditioner |
Загрузка ...
|
|
| 2 | 002326991 | Support |
Загрузка ...
|
|
| 3 | 009087580 | Locknut |
Загрузка ...
|
|
| 4 | 009104140 | Washer |
Загрузка ...
|
|
| 5 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009376220 | O-ring |
Загрузка ...
|
|
| 7 | 009402540 | Hose |
Загрузка ...
|
|
| 8 | 009401070 | Drier |
Загрузка ...
|
|
| 9 | 009401090 | Pressure switch |
Загрузка ...
|
|
| 10 | 009376230 | O-ring |
Загрузка ...
|
|
| 11 | 009402530 | Hose |
Загрузка ...
|
|
| 12 | 009402500 | Compressor connection |
Загрузка ...
|
|
| 13 | 009404050 | Compressor for air conditioner |
Загрузка ...
|
|
| 14 | 009402511 | Tube |
Загрузка ...
|
|
| 15 | 009402520 | Hose |
Загрузка ...
|
|
| 16 | 009402490 | Compressor connection |
Загрузка ...
|
|
| 17 | 002204310 | Cover |
Загрузка ...
|
|
| 18 | 002204250 | Hose |
Загрузка ...
|
|
| 19 | 002204200 | Hose |
Загрузка ...
|
|
| 20 | 002204210 | Hose |
Загрузка ...
|
|
| 21 | 002204300 | Hose |
Загрузка ...
|
|
| 22 | 002204220 | Air bleed valve |
Загрузка ...
|
|
| 23 | 002204190 | Heater valve |
Загрузка ...
|
|
| 24 | 002204180 | Bowden cable |
Загрузка ...
|
|
| 25 | 002205050 | Evaporator-cpl. |
Загрузка ...
|
|
| 26 | 002204170 | Thermostat |
Загрузка ...
|
|
| 27 | 002204240 | Particle filter |
Загрузка ...
|
|
| 28 | 002205200 | Cover |
Загрузка ...
|
|
| 29 | 002204160 | Control unit |
Загрузка ...
|
|
| 30 | 002204230 | Fan |
Загрузка ...
|
|
| 31 | 009240390 | Tube clip w. rubber |
Загрузка ...
|
|
| 32 | 009376240 | O-ring |
Загрузка ...
|
|
| 33 | 002205690 | Expansion block valve |
Загрузка ...
|
|
| 34 | 002205070 | Cable clamp |
Загрузка ...
|
|
| 35 | 002204260 | Cover |
Загрузка ...
|
|
| 36 | 009251110 | Edge protection-Id.-no.= 1m |
Загрузка ...
|
|
| 37 | 002206160 | Cable socket |
Загрузка ...
|
|
| 38 | 009240011 | Tube clip |
Загрузка ...
|
|
| 39 | 002205810 | Wiring harness for fan |
Загрузка ...
|
|
| 40 | 009242070 | Cable bushing |
Загрузка ...
|
|
| 41 | 002205880 | Cam-lock |
Загрузка ...
|
|
| 42 | 002205890 | Blind rivet |
Загрузка ...
|
|
| 43 | 002204450 | Insertion |
Загрузка ...
|
|
| 44 | 002205900 | Gasket frame |
Загрузка ...
|
|
| 45 | 002205860 | Locking spigot |
Загрузка ...
|
|
| 46 | 002205870 | Spacer ring |
Загрузка ...
|
|
| 47 | 009115900 | Lock washer |
Загрузка ...
|
|
| 48 | 002205910 | Rubber profile |
Загрузка ...
|
|
| 49 | 009401920 | Self-adhesive sealing strip-Id.-no.= 1m |
Загрузка ...
|
|
| 50 | 002204500 | Cover |
Загрузка ...
|
|
| 51 | 002206750 | Condensate downspout-hose |
Загрузка ...
|
|
| 52 | 002206550 | Cover |
Загрузка ...
|
|
| 53 | 002205700 | Air injection lug |
Загрузка ...
|
|
| 54 | 002205710 | Gasket frame |
Загрузка ...
|
|
| 55 | 002206530 | Hose coupling |
Загрузка ...
|
|
| 56 | 002206540 | Cable socket |
Загрузка ...
|
|
| 57 | 002205760 | Dust protection |
Загрузка ...
|
|
| 58 | 002206770 | Condensate downspout-hose |
Загрузка ...
|
|
| 59 | 002206760 | Hose coupling-T-piece |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
