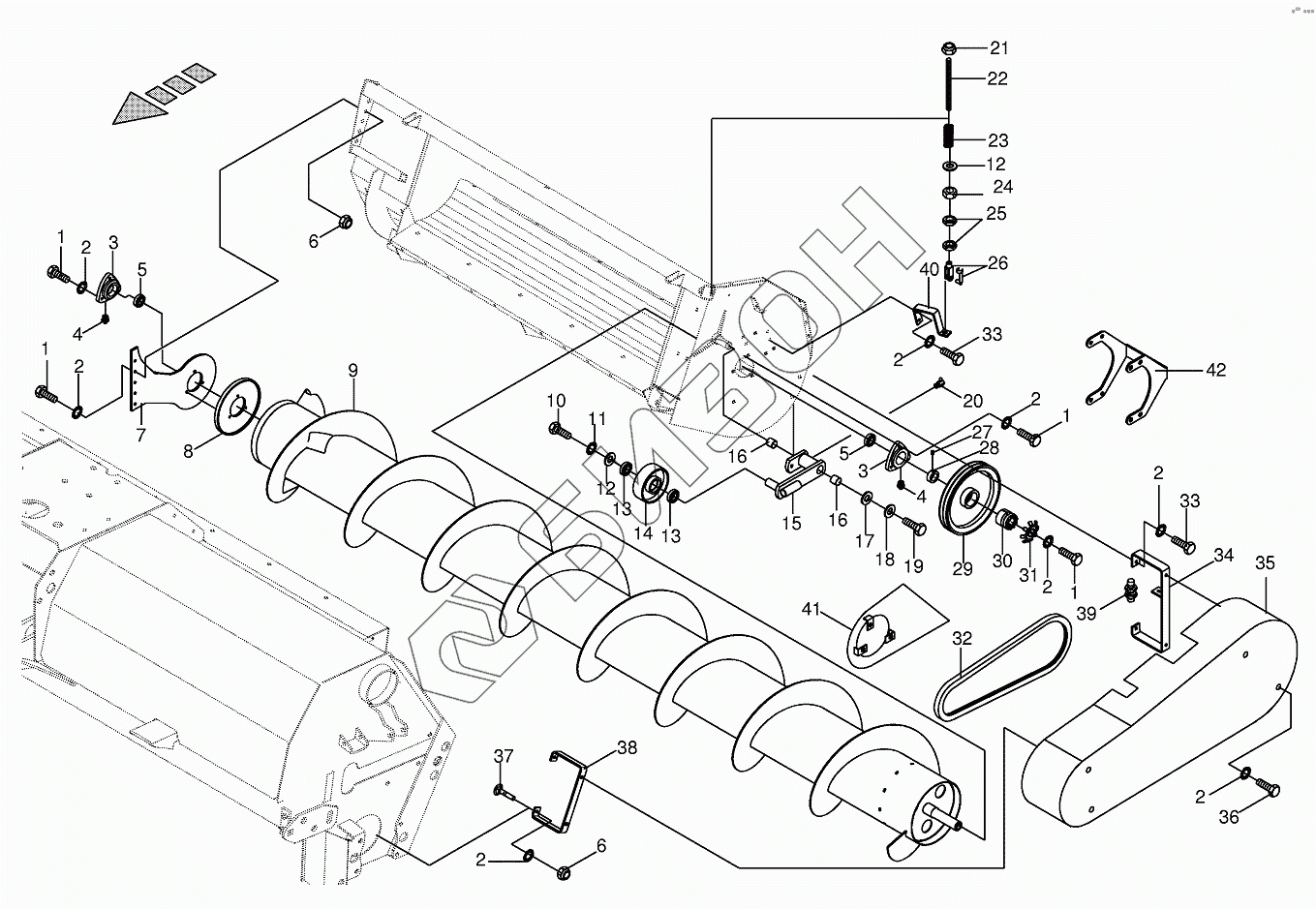

Графический каталог запасных частей к технике: KRONE BIG-M-II. Auger with gear-sideways CRI
1
1
1
1
2
2
2
2
2
2
2
2
3
3
4
4
5
5
6
6
7
8
9
9
10
11
12
12
13
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
33
34
35
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 3 | 009341300 | Flange bearing |
Загрузка ...
|
|
| 4 | 009191050 | Grease niple |
Загрузка ...
|
|
| 5 | 009346170 | Grooved ball bearing |
Загрузка ...
|
|
| 6 | 009087580 | Locknut |
Загрузка ...
|
|
| 7 | 002585670 | Side part |
Загрузка ...
|
|
| 8 | 002322851 | Stripper |
Загрузка ...
|
|
| 9 | 002303500 | Auger-left |
Загрузка ...
|
|
| 9 | 002303510 | Auger-right |
Загрузка ...
|
|
| 10 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009106090 | Washer |
Загрузка ...
|
|
| 13 | 009305060 | Grooved ball bearing |
Загрузка ...
|
|
| 14 | 002299420 | Jockey pulley |
Загрузка ...
|
|
| 15 | 002313050 | Belt tensioner |
Загрузка ...
|
|
| 16 | 009349200 | Bearing bush |
Загрузка ...
|
|
| 17 | 009107021 | Supporting disc |
Загрузка ...
|
|
| 18 | 009106431 | Washer |
Загрузка ...
|
|
| 19 | 009006530 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009191060 | Grease niple |
Загрузка ...
|
|
| 21 | 009087010 | Locknut |
Загрузка ...
|
|
| 22 | 002314440 | Threaded bolt |
Загрузка ...
|
|
| 23 | 00930230 | Pressure spring |
Загрузка ...
|
|
| 24 | 009082150 | Hex nut |
Загрузка ...
|
|
| 25 | 009085150 | Hex nut-low form |
Загрузка ...
|
|
| 26 | 009271011 | Clevis cpl. |
Загрузка ...
|
|
| 27 | 009059221 | Threaded pin |
Загрузка ...
|
|
| 28 | 009113200 | Collar-incl. threaded pin |
Загрузка ...
|
|
| 29 | 002291520 | V-belt pulley |
Загрузка ...
|
|
| 29 | 002313220 | V-belt pulley |
Загрузка ...
|
|
| 30 | 009399830 | Set of tensioning parts |
Загрузка ...
|
|
| 31 | 002795950 | Indicator disc |
Загрузка ...
|
|
| 32 | 009215520 | V-belt |
Загрузка ...
|
|
| 33 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 34 | 002322861 | Guard support |
Загрузка ...
|
|
| 35 | 002585760 | Belt guard-left |
Загрузка ...
|
|
| 35 | 002313100 | Belt guard-right |
Загрузка ...
|
|
| 36 | 009006320 | Hex head bolt |
Загрузка ...
|
|
| 37 | 009047512 | Coach bolt |
Загрузка ...
|
|
| 38 | 002585360 | Drive shaft |
Загрузка ...
|
|
| 39 | 003024091 | Namursensor |
Загрузка ...
|
|
| 40 | 002322932 | Sensor support |
Загрузка ...
|
|
| 41 | 002585720 | Belt guard gearbox |
Загрузка ...
|
|
| 42 | 002314681 | Yoke |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
