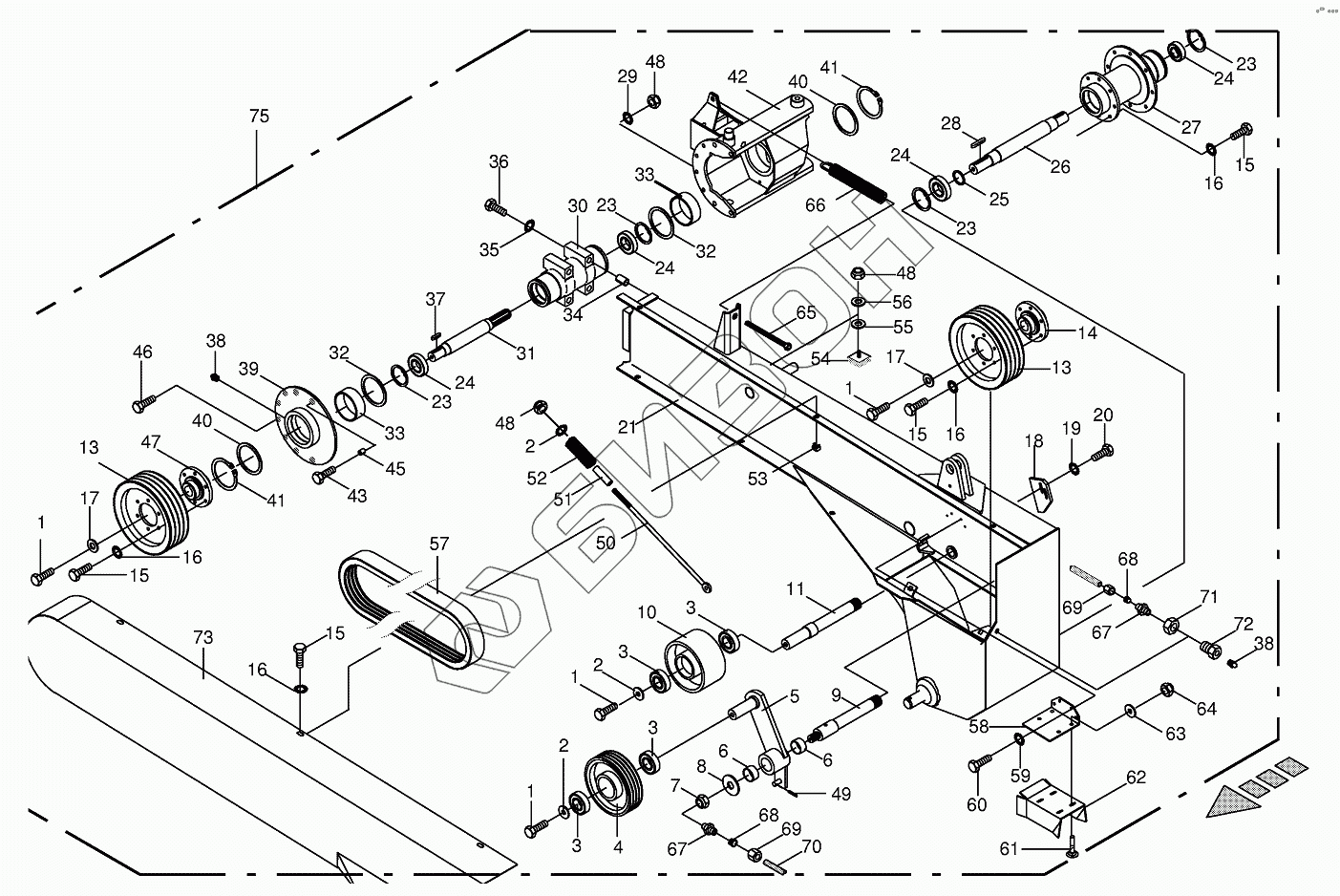

Графический каталог запасных частей к технике: KRONE BIG-M-II. Control lever cpl.-right
1
1
1
1
2
2
2
3
3
3
3
4
5
6
6
7
8
9
10
11
13
13
14
15
15
15
15
16
16
16
16
17
17
18
19
20
21
23
23
23
23
24
24
24
24
25
26
26
27
27
28
29
30
31
32
32
33
33
34
35
36
37
38
38
39
40
40
41
41
42
43
45
46
47
48
48
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
67
68
68
69
69
70
71
72
73
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009110270 | 009110270 | Shim ring |
Загрузка ...
|
|
| 009110290 | 009110290 | Shim ring |
Загрузка ...
|
|
| 009303600 | 009303600 | Angular ball bearing |
Загрузка ...
|
|
| 1 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009106090 | Washer |
Загрузка ...
|
|
| 3 | 009305361 | Grooved ball bearing |
Загрузка ...
|
|
| 4 | 002509500 | V-belt pulley |
Загрузка ...
|
|
| 5 | 002292800 | Tension lever-incl. bushing |
Загрузка ...
|
|
| 6 | 009349300 | Bearing bush |
Загрузка ...
|
|
| 7 | 009087210 | Locknut |
Загрузка ...
|
|
| 8 | 009103310 | Washer |
Загрузка ...
|
|
| 9 | 002292760 | Bearing bolt |
Загрузка ...
|
|
| 10 | 002325071 | Jockey pulley |
Загрузка ...
|
|
| 11 | 002292754 | Bearing bolt |
Загрузка ...
|
|
| 12 | 009085410 | Hex nut |
Загрузка ...
|
|
| 13 | 002509020 | V-belt pulley |
Загрузка ...
|
|
| 14 | 002291100 | Hub |
Загрузка ...
|
|
| 15 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 17 | 002291110 | Washer |
Загрузка ...
|
|
| 18 | 002328810 | Sensor link |
Загрузка ...
|
|
| 19 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 20 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 21 | 002331710 | Extension arm-right |
Загрузка ...
|
|
| 23 | 009116730 | Circlip |
Загрузка ...
|
|
| 24 | 009303260 | Grооvеd bаll bеаring |
Загрузка ...
|
|
| 25 | 009108850 | Shim ring |
Загрузка ...
|
|
| 26 | 002332630 | Drive shaft |
Загрузка ...
|
|
| 26 | 002333720 | Drive shaft |
Загрузка ...
|
|
| 27 | 002333710 | Double flange bearing |
Загрузка ...
|
|
| 27 | 002331640 | Double flange bearing |
Загрузка ...
|
|
| 28 | 009153380 | Fit-in key |
Загрузка ...
|
|
| 29 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 30 | 002300570 | Bearing tube |
Загрузка ...
|
|
| 31 | 002294275 | Shaft |
Загрузка ...
|
|
| 32 | 009107600 | Supporting disc |
Загрузка ...
|
|
| 33 | 001394950 | Red bronze bushing |
Загрузка ...
|
|
| 34 | 009125330 | Roll pin |
Загрузка ...
|
|
| 35 | 009099131 | Detent edged washer |
Загрузка ...
|
|
| 36 | 009012143 | Hex head bolt |
Загрузка ...
|
|
| 37 | 009151220 | Fit-in key |
Загрузка ...
|
|
| 38 | 009191050 | Grease niple |
Загрузка ...
|
|
| 39 | 002294287 | Bearing flange |
Загрузка ...
|
|
| 40 | 009107600 | Supporting disc |
Загрузка ...
|
|
| 41 | 009115090 | Circlip |
Загрузка ...
|
|
| 42 | 002294260 | Cardan truss-right |
Загрузка ...
|
|
| 43 | 009014510 | Hex head bolt |
Загрузка ...
|
|
| 45 | 009125071 | Roll pin |
Загрузка ...
|
|
| 46 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 47 | 002325981 | Hub |
Загрузка ...
|
|
| 48 | 009087010 | Locknut |
Загрузка ...
|
|
| 49 | 009126132 | Roll pin |
Загрузка ...
|
|
| 50 | 002325091 | Drawbar |
Загрузка ...
|
|
| 51 | 002331990 | Tube |
Загрузка ...
|
|
| 52 | 00930230 | Pressure spring |
Загрузка ...
|
|
| 53 | 009095490 | Nut |
Загрузка ...
|
|
| 54 | 009242180 | Rubber pad |
Загрузка ...
|
|
| 55 | 009106420 | Washer |
Загрузка ...
|
|
| 56 | 009105061 | Washer |
Загрузка ...
|
|
| 57 | 009215161 | Power band |
Загрузка ...
|
|
| 58 | 002310560 | Sheet steel angle |
Загрузка ...
|
|
| 59 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 60 | 009006080 | Hex head bolt |
Загрузка ...
|
|
| 61 | 009047101 | Coach bolt |
Загрузка ...
|
|
| 62 | 002310570 | Guide plate |
Загрузка ...
|
|
| 63 | 009103511 | Washer |
Загрузка ...
|
|
| 64 | 009087041 | Locknut |
Загрузка ...
|
|
| 65 | 002298880 | Spindle |
Загрузка ...
|
|
| 66 | 001514031 | Tension spring |
Загрузка ...
|
|
| 67 | 009209201 | Male connector |
Загрузка ...
|
|
| 68 | 009209160 | Cutting ring |
Загрузка ...
|
|
| 69 | 009209050 | Nozzle disc cap |
Загрузка ...
|
|
| 70 | 009389330 | Plastic tube filled with grease-Id.-no.= 1m |
Загрузка ...
|
|
| 71 | 009080191 | Hex nut |
Загрузка ...
|
|
| 72 | 009385150 | Tube union |
Загрузка ...
|
|
| 73 | 002331780 | Guard-right |
Загрузка ...
|
|
| 75 | 002331470 | Extension arm-right, cpl. |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
