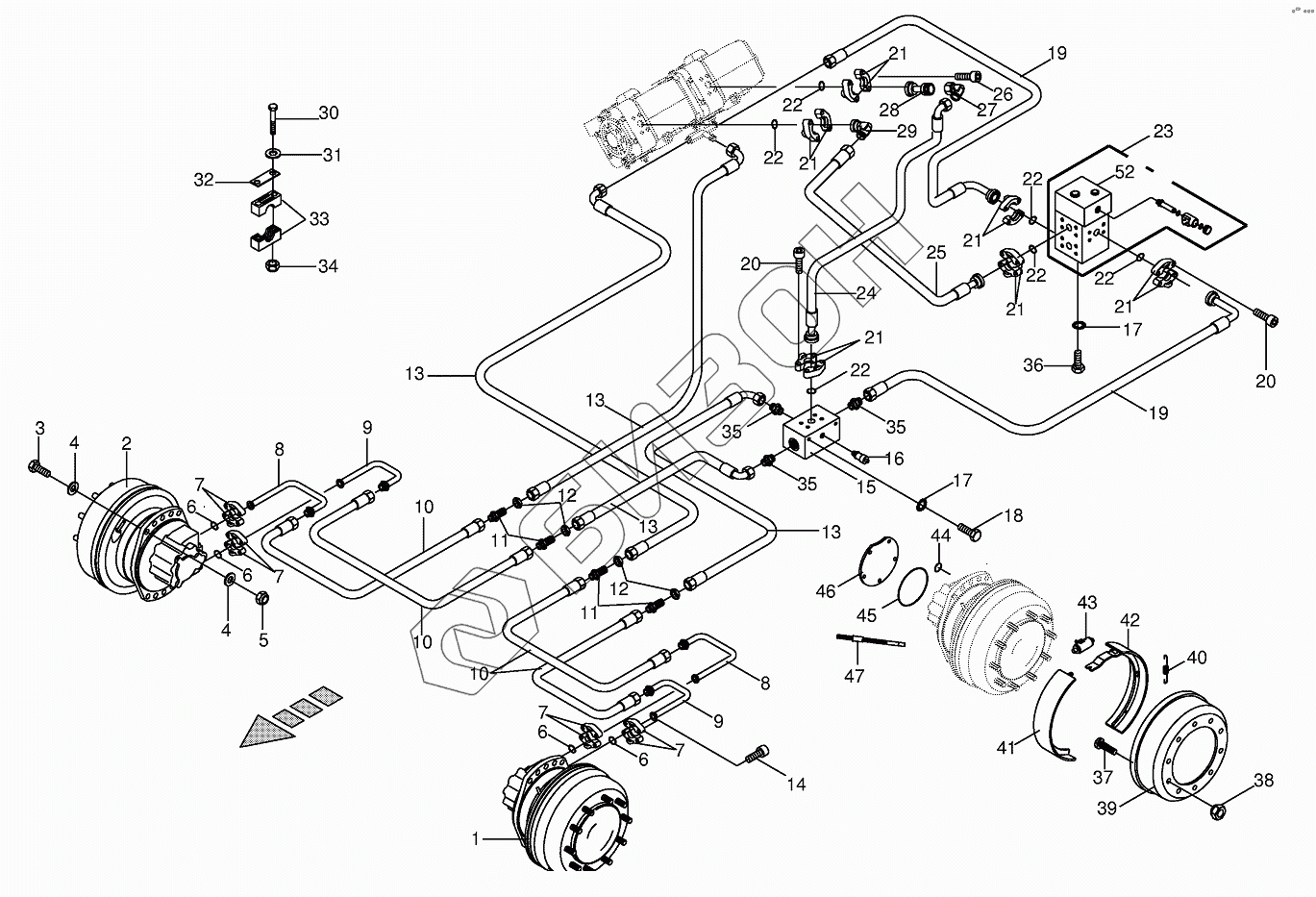

Графический каталог запасных частей к технике: KRONE BIG-M-II. Hydr.ground drive-front
1
2
3
4
4
5
6
6
6
6
7
7
7
7
8
8
9
9
10
10
10
11
11
12
12
13
13
13
13
14
15
16
17
17
18
19
19
20
20
21
21
21
21
21
21
22
22
22
22
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
35
36
37
38
39
40
41
42
42
43
44
45
46
47
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009191240 | 009191240 | Gasket ring |
Загрузка ...
|
|
| 1 | 002315520 | Wheel motor-left, cpl. |
Загрузка ...
|
|
| 2 | 002315510 | Wheel motor-right, cpl. |
Загрузка ...
|
|
| 3 | 009012171 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009105122 | Washer |
Загрузка ...
|
|
| 5 | 009087210 | Locknut |
Загрузка ...
|
|
| 6 | 009375570 | O-ring |
Загрузка ...
|
|
| 7 | 009208600 | SAE-flange section |
Загрузка ...
|
|
| 8 | 002327130 | Soldered joint |
Загрузка ...
|
|
| 9 | 002327140 | Soldered joint |
Загрузка ...
|
|
| 10 | 009200280 | High pressure hose line |
Загрузка ...
|
|
| 11 | 009197440 | Straight 2-way connector-incl. locknut |
Загрузка ...
|
|
| 12 | 009197450 | Hex nut |
Загрузка ...
|
|
| 13 | 009200640 | High pressure hose line |
Загрузка ...
|
|
| 14 | 009031090 | Allen screw |
Загрузка ...
|
|
| 15 | 002326620 | High pressure hydraulic modulation block |
Загрузка ...
|
|
| 16 | 003024730 | Pressure sensor |
Загрузка ...
|
|
| 17 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 18 | 009006530 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009197840 | High pressure hose line |
Загрузка ...
|
|
| 20 | 009031431 | Allen screw |
Загрузка ...
|
|
| 21 | 009208610 | SAE-flange section |
Загрузка ...
|
|
| 22 | 009375580 | O-ring |
Загрузка ...
|
|
| 23 | 002319380 | Hp-ganged valve |
Загрузка ...
|
|
| 24 | 009197730 | High pressure hose line |
Загрузка ...
|
|
| 25 | 009197670 | High pressure hose line |
Загрузка ...
|
|
| 26 | 009003120 | Allen screw |
Загрузка ...
|
|
| 27 | 009199040 | Lug |
Загрузка ...
|
|
| 28 | 009199020 | SAE extern.screw thread flange |
Загрузка ...
|
|
| 29 | 009199030 | SAE-flange adapter |
Загрузка ...
|
|
| 30 | 009014391 | Hex head bolt |
Загрузка ...
|
|
| 31 | 009103530 | Washer |
Загрузка ...
|
|
| 32 | 009251251 | Cover plate |
Загрузка ...
|
|
| 33 | 009251540 | Tube clamp-2 halves |
Загрузка ...
|
|
| 34 | 009087580 | Locknut |
Загрузка ...
|
|
| 35 | 009197830 | Male connector |
Загрузка ...
|
|
| 36 | 009006530 | Hex head bolt |
Загрузка ...
|
|
| 37 | 009191180 | Wheel pin |
Загрузка ...
|
|
| 38 | 009102200 | Nut |
Загрузка ...
|
|
| 39 | 009190600 | Brake drum-10 hole |
Загрузка ...
|
|
| 40 | 009190610 | Spring set |
Загрузка ...
|
|
| 41 | 009190480 | Brake shoe-left/right |
Загрузка ...
|
|
| 42 | 009190500 | Brake shoe-left |
Загрузка ...
|
|
| 42 | 009190490 | Brake shoe-right |
Загрузка ...
|
|
| 43 | 009190580 | Wheel brake cylinder |
Загрузка ...
|
|
| 44 | 009375740 | O-ring |
Загрузка ...
|
|
| 45 | 009375730 | O-ring |
Загрузка ...
|
|
| 46 | 009190510 | Cover |
Загрузка ...
|
|
| 47 | 009190590 | Brake cable |
Загрузка ...
|
|
| 52 | 009190731 | Head rinse valve |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
