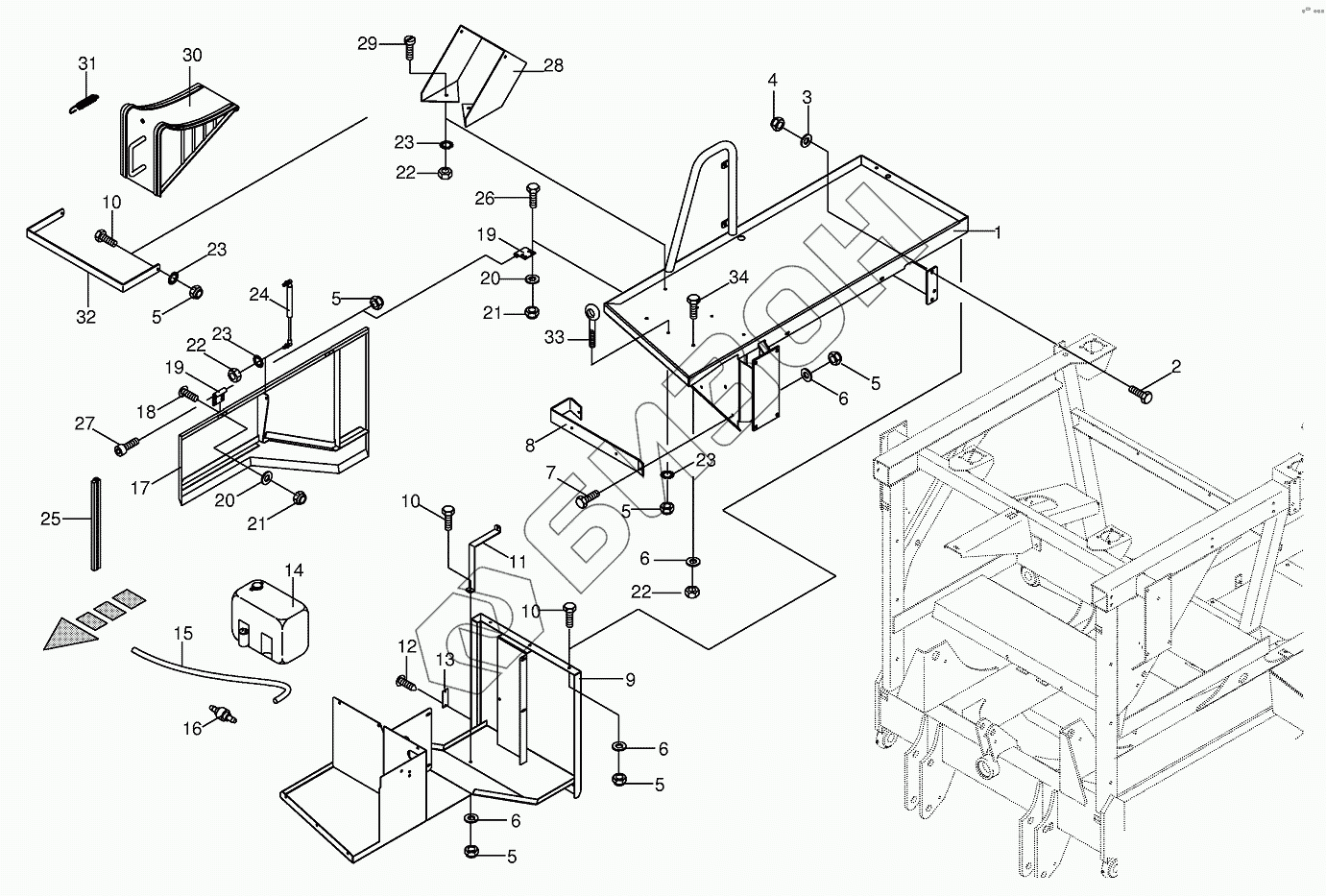

Графический каталог запасных частей к технике: KRONE BIG-M-II. Platform/Box-right
1
2
3
4
5
5
5
5
5
5
6
6
6
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
22
22
22
23
23
23
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002318691 | Platform |
Загрузка ...
|
|
| 2 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009105061 | Washer |
Загрузка ...
|
|
| 4 | 009087010 | Locknut |
Загрузка ...
|
|
| 5 | 009087060 | Locknut |
Загрузка ...
|
|
| 6 | 009104130 | Washer |
Загрузка ...
|
|
| 7 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 8 | 002327871 | Licence plate support |
Загрузка ...
|
|
| 9 | 002318551 | Stowage box-right |
Загрузка ...
|
|
| 10 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 11 | 002319151 | Clamping strap |
Загрузка ...
|
|
| 12 | 009068110 | Slotted pan head screw |
Загрузка ...
|
|
| 13 | 009427290 | Side light-yellow |
Загрузка ...
|
|
| 14 | 002294030 | Tank for windscreen washer |
Загрузка ...
|
|
| 15 | 009385640 | Hose-Id.-no.= 1m |
Загрузка ...
|
|
| 16 | 009385650 | Non-return valve |
Загрузка ...
|
|
| 17 | 002318471 | Flap-right |
Загрузка ...
|
|
| 18 | 009052101 | Coach bolt |
Загрузка ...
|
|
| 19 | 002743754 | Hinge |
Загрузка ...
|
|
| 20 | 009104111 | Washer |
Загрузка ...
|
|
| 21 | 009087041 | Locknut |
Загрузка ...
|
|
| 22 | 009082100 | Hex nut |
Загрузка ...
|
|
| 23 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 24 | 009401360 | Gas spring |
Загрузка ...
|
|
| 25 | 009386941 | Rubber profile-Id.-no.= 1m |
Загрузка ...
|
|
| 26 | 009006070 | Hex head bolt |
Загрузка ...
|
|
| 27 | 009030890 | Allen screw |
Загрузка ...
|
|
| 28 | 002327851 | Bracket for wedge |
Загрузка ...
|
|
| 29 | 009052311 | Coach bolt |
Загрузка ...
|
|
| 30 | 009235140 | Wheel chock |
Загрузка ...
|
|
| 31 | 002013592 | Tension spring with hook |
Загрузка ...
|
|
| 32 | 002327861 | Holding bow |
Загрузка ...
|
|
| 33 | 009183100 | Eye screw |
Загрузка ...
|
|
| 34 | 009002010 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
