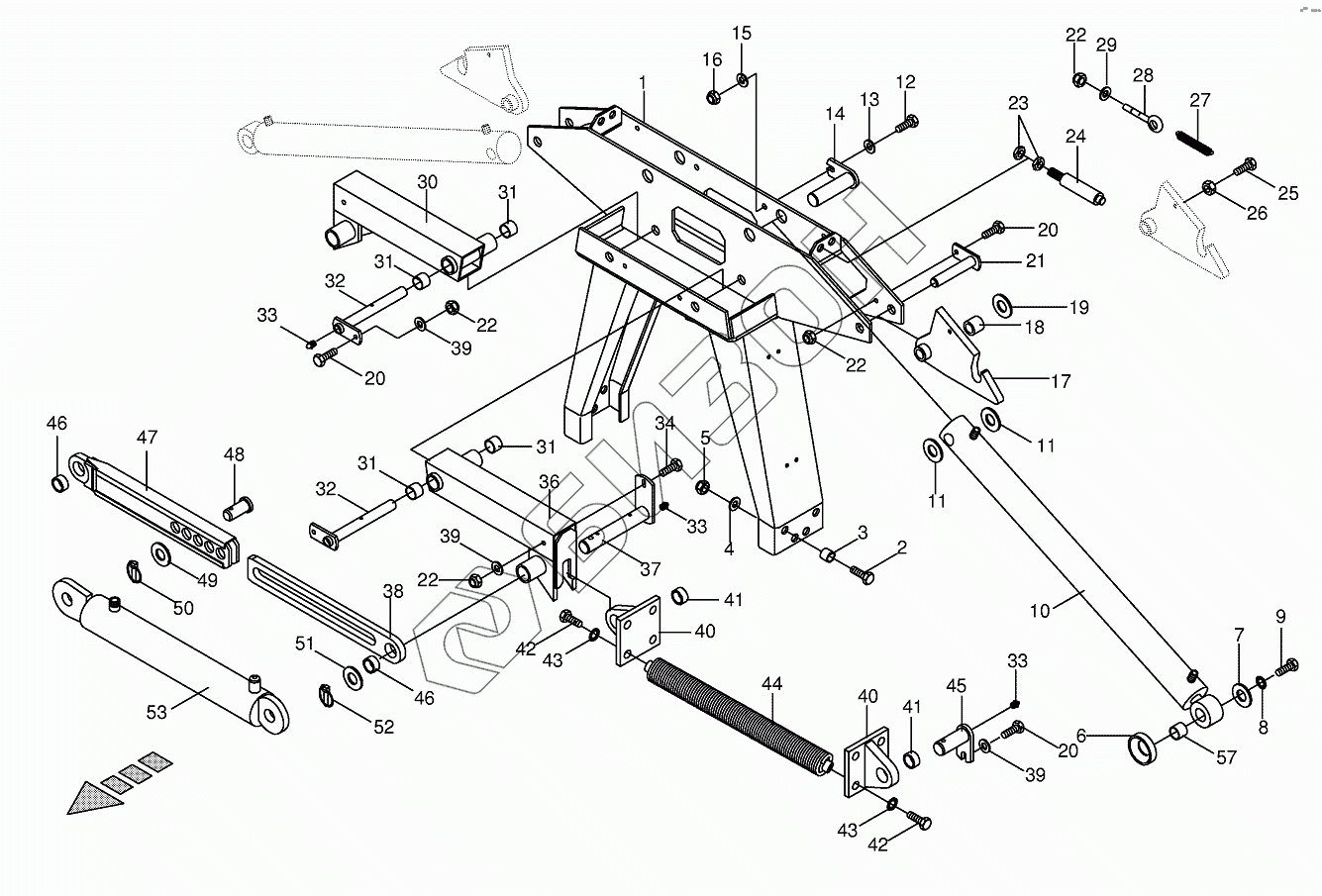

Графический каталог запасных частей к технике: KRONE BIG-M-II. Portal cpl.
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
20
20
21
22
22
22
22
23
24
25
26
27
28
29
30
31
31
31
31
32
32
33
33
33
34
36
37
38
39
39
39
40
40
41
41
42
42
43
43
44
44
45
46
46
47
48
49
50
51
52
53
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009187811 | 009187811 | Sealing set |
Загрузка ...
|
|
| 009187950 | 009187950 | Sealing set |
Загрузка ...
|
|
| 1 | 002317011 | Portal |
Загрузка ...
|
|
| 2 | 009005100 | Hex head bolt |
Загрузка ...
|
|
| 3 | 002326871 | Spacer bushing |
Загрузка ...
|
|
| 4 | 009105122 | Washer |
Загрузка ...
|
|
| 5 | 009087220 | Locknut |
Загрузка ...
|
|
| 6 | 002325101 | Spacing washer |
Загрузка ...
|
|
| 7 | 009106420 | Washer |
Загрузка ...
|
|
| 8 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 9 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009184770 | Hydraulic cylinder-incl. bushing |
Загрузка ...
|
|
| 11 | 009103340 | Washer |
Загрузка ...
|
|
| 12 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009105061 | Washer |
Загрузка ...
|
|
| 14 | 002317251 | Pin |
Загрузка ...
|
|
| 15 | 009106090 | Washer |
Загрузка ...
|
|
| 16 | 009087010 | Locknut |
Загрузка ...
|
|
| 17 | 002291280 | Ratchet |
Загрузка ...
|
|
| 18 | 002298520 | Spacer bushing |
Загрузка ...
|
|
| 19 | 009105141 | Washer |
Загрузка ...
|
|
| 20 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 21 | 002291290 | Pin |
Загрузка ...
|
|
| 22 | 009087580 | Locknut |
Загрузка ...
|
|
| 23 | 009085251 | Hex nut-low form |
Загрузка ...
|
|
| 24 | 002810250 | Hydraulic cylinder-Seal kit not available |
Загрузка ...
|
|
| 25 | 009014350 | Hex head bolt |
Загрузка ...
|
|
| 26 | 009082120 | Hex nut |
Загрузка ...
|
|
| 27 | 002772380 | Tension spring |
Загрузка ...
|
|
| 28 | 009053370 | Eye screw |
Загрузка ...
|
|
| 29 | 009103530 | Washer |
Загрузка ...
|
|
| 30 | 002328070 | Rocker-right, incl. bushing |
Загрузка ...
|
|
| 31 | 009349170 | Bearing bush |
Загрузка ...
|
|
| 32 | 002328120 | Pin |
Загрузка ...
|
|
| 33 | 009191050 | Grease niple |
Загрузка ...
|
|
| 34 | 009010731 | Hex head bolt |
Загрузка ...
|
|
| 36 | 002328040 | Rocker-left, incl. bushing |
Загрузка ...
|
|
| 37 | 002327950 | Pin |
Загрузка ...
|
|
| 38 | 002330831 | Strut-incl. bushing |
Загрузка ...
|
|
| 39 | 009104140 | Washer |
Загрузка ...
|
|
| 40 | 002298270 | Rack |
Загрузка ...
|
|
| 41 | 009349300 | Bearing bush |
Загрузка ...
|
|
| 42 | 009003801 | Hex head bolt |
Загрузка ...
|
|
| 43 | 009099131 | Detent edged washer |
Загрузка ...
|
|
| 44 | 002324661 | Tension spring |
Загрузка ...
|
|
| 44 | 002331970 | Tension spring-CRI |
Загрузка ...
|
|
| 45 | 002298310 | Pin |
Загрузка ...
|
|
| 46 | 009349450 | Bearing bush |
Загрузка ...
|
|
| 47 | 002330781 | Strut-incl. bushing |
Загрузка ...
|
|
| 48 | 002306570 | Pin with head |
Загрузка ...
|
|
| 49 | 009107021 | Supporting disc |
Загрузка ...
|
|
| 50 | 009170061 | Linch pin |
Загрузка ...
|
|
| 51 | 009103340 | Washer |
Загрузка ...
|
|
| 52 | 009170122 | Linch pin |
Загрузка ...
|
|
| 53 | 009184850 | Hydraulic cylinder |
Загрузка ...
|
|
| 57 | 009349630 | Bearing bush |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
