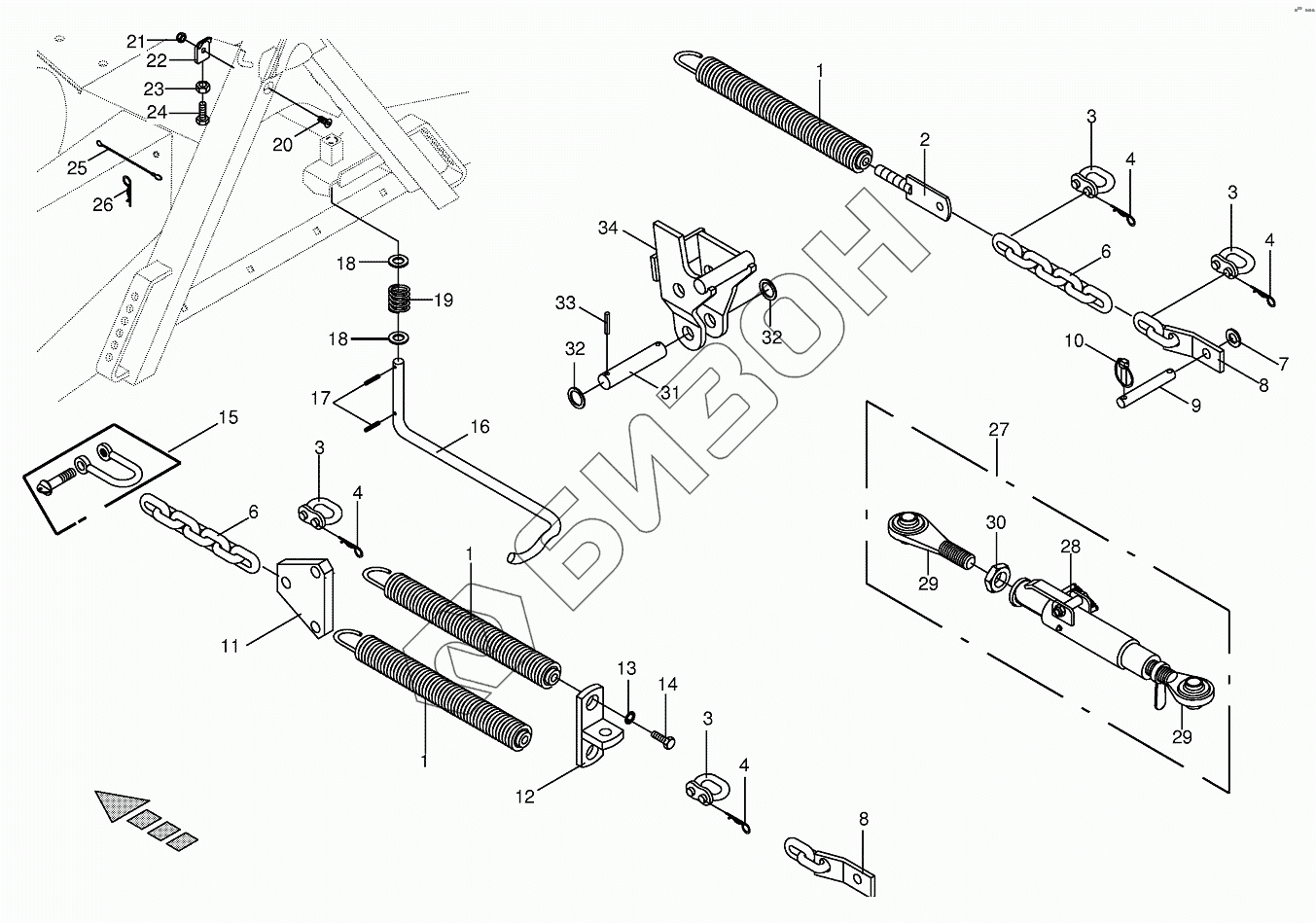

Графический каталог запасных частей к технике: KRONE BIG-M-II. Spring compensation-front CRI
1
1
1
2
3
3
3
3
4
4
4
4
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
32
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 001519480 | Tension spring |
Загрузка ...
|
|
| 2 | 001395150 | Adjustable fitting |
Загрузка ...
|
|
| 3 | 009226100 | Chain lock |
Загрузка ...
|
|
| 4 | 009171000 | Spring clip |
Загрузка ...
|
|
| 6 | 009226241 | Steel chain |
Загрузка ...
|
|
| 7 | 009105141 | Washer |
Загрузка ...
|
|
| 8 | 001513244 | Round steel chain with flat steel |
Загрузка ...
|
|
| 9 | 001530890 | Pin |
Загрузка ...
|
|
| 10 | 009170090 | Linch pin |
Загрузка ...
|
|
| 11 | 002582220 | Holding plate |
Загрузка ...
|
|
| 12 | 002325903 | Support |
Загрузка ...
|
|
| 13 | 009099131 | Detent edged washer |
Загрузка ...
|
|
| 14 | 002325961 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009182051 | Shackle |
Загрузка ...
|
|
| 16 | 002580580 | Pto drive shaft support |
Загрузка ...
|
|
| 17 | 009126432 | Roll pin |
Загрузка ...
|
|
| 18 | 009105122 | Washer |
Загрузка ...
|
|
| 19 | 004906070 | Pressure spring |
Загрузка ...
|
|
| 20 | 009040060 | Countersunkscrew |
Загрузка ...
|
|
| 21 | 009087010 | Locknut |
Загрузка ...
|
|
| 22 | 001515620 | Limit stop |
Загрузка ...
|
|
| 23 | 009082150 | Hex nut |
Загрузка ...
|
|
| 24 | 009003041 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009226150 | Chain |
Загрузка ...
|
|
| 26 | 009171050 | Spring clip |
Загрузка ...
|
|
| 27 | 009232220 | Teelescoping top link-cat. II |
Загрузка ...
|
|
| 28 | 0030282 | Tension spring |
Загрузка ...
|
|
| 29 | 009232240 | Hinged spindle |
Загрузка ...
|
|
| 30 | 009085400 | Hex nut |
Загрузка ...
|
|
| 31 | 001401910 | Lower link pin |
Загрузка ...
|
|
| 32 | 009107021 | Supporting disc |
Загрузка ...
|
|
| 33 | 009126752 | Roll pin |
Загрузка ...
|
|
| 34 | 001401820 | Lower link adapter-left |
Загрузка ...
|
|
| 34 | 001401830 | Lower link adapter-right |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
