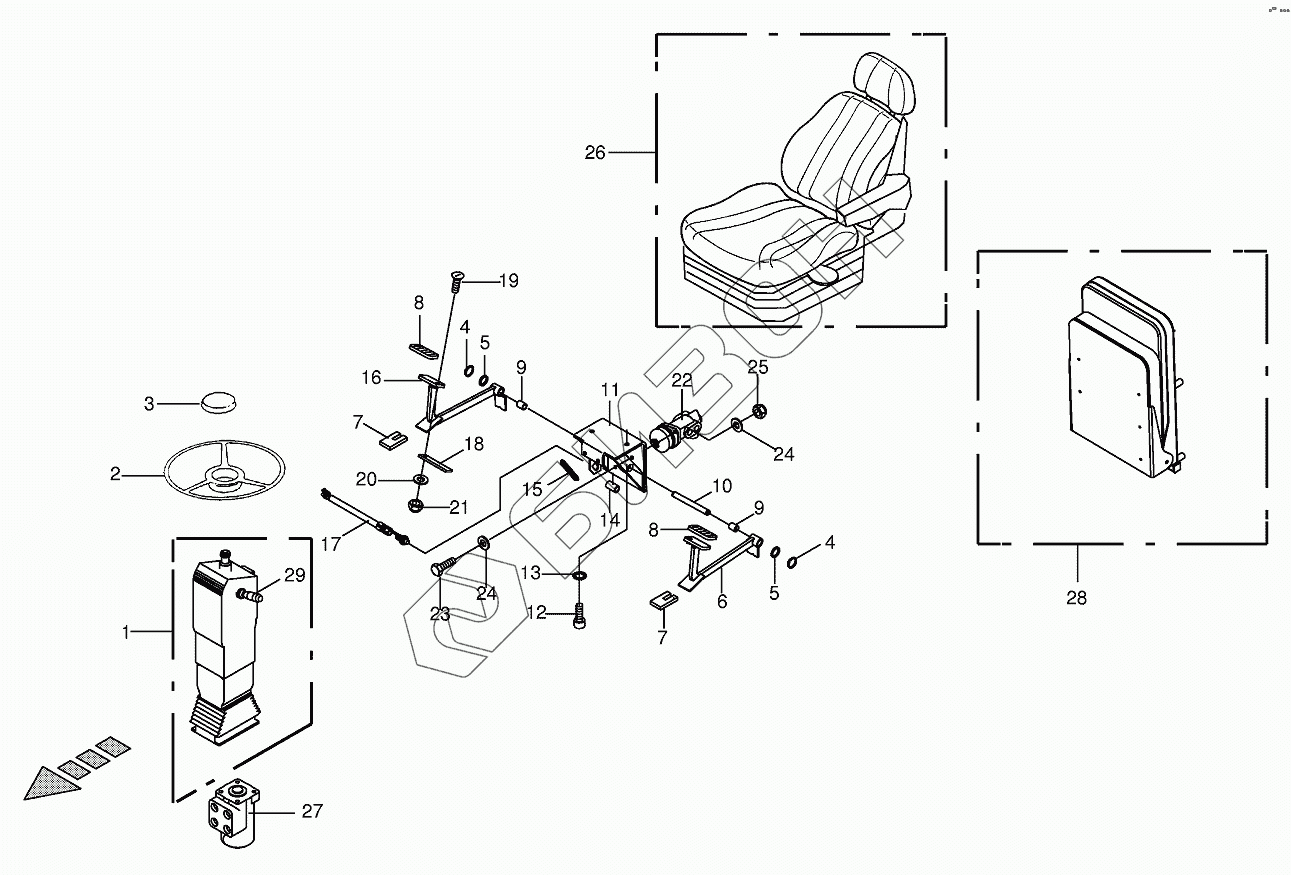

Графический каталог запасных частей к технике: KRONE BIG-M-II. Steering columm
1
2
3
4
4
5
5
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009401260 | Steering column-cpl. |
Загрузка ...
|
|
| 2 | 002326190 | Steering wheel |
Загрузка ...
|
|
| 3 | 002204720 | Cover cap |
Загрузка ...
|
|
| 4 | 009115221 | Circlip |
Загрузка ...
|
|
| 5 | 009105122 | Washer |
Загрузка ...
|
|
| 6 | 002331331 | Pedal-left |
Загрузка ...
|
|
| 7 | 002203840 | Limit stop rubber |
Загрузка ...
|
|
| 8 | 002200820 | Pedal guard |
Загрузка ...
|
|
| 9 | 009349110 | Bearing bush |
Загрузка ...
|
|
| 10 | 002325800 | Shaft |
Загрузка ...
|
|
| 11 | 002325780 | Support |
Загрузка ...
|
|
| 12 | 009031061 | Allen screw |
Загрузка ...
|
|
| 13 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 14 | 002325810 | Spасеr tubе |
Загрузка ...
|
|
| 15 | 002765840 | Tension spring |
Загрузка ...
|
|
| 16 | 002325771 | Pedal-right |
Загрузка ...
|
|
| 17 | 003028970 | Sensor |
Загрузка ...
|
|
| 18 | 002325790 | Lаtсh |
Загрузка ...
|
|
| 19 | 009043720 | Соuntеrsunksсrеw |
Загрузка ...
|
|
| 20 | 009104111 | Washer |
Загрузка ...
|
|
| 21 | 009087041 | Locknut |
Загрузка ...
|
|
| 22 | 002326010 | Brake valve |
Загрузка ...
|
|
| 23 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009104130 | Washer |
Загрузка ...
|
|
| 25 | 009087060 | Locknut |
Загрузка ...
|
|
| 26 | 009401250 | Driver's seat-cpl. |
Загрузка ...
|
|
| 27 | 002327460 | Steering valve |
Загрузка ...
|
|
| 28 | 002204690 | Passenger seat-Adaptor kit |
Загрузка ...
|
|
| 29 | 002206960 | Drop-arm switch-Year of manufacture 2002 |
Загрузка ...
|
|
| 29 | 002206970 | Drop-arm switch without flashing-Year of manufacture 2003 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
