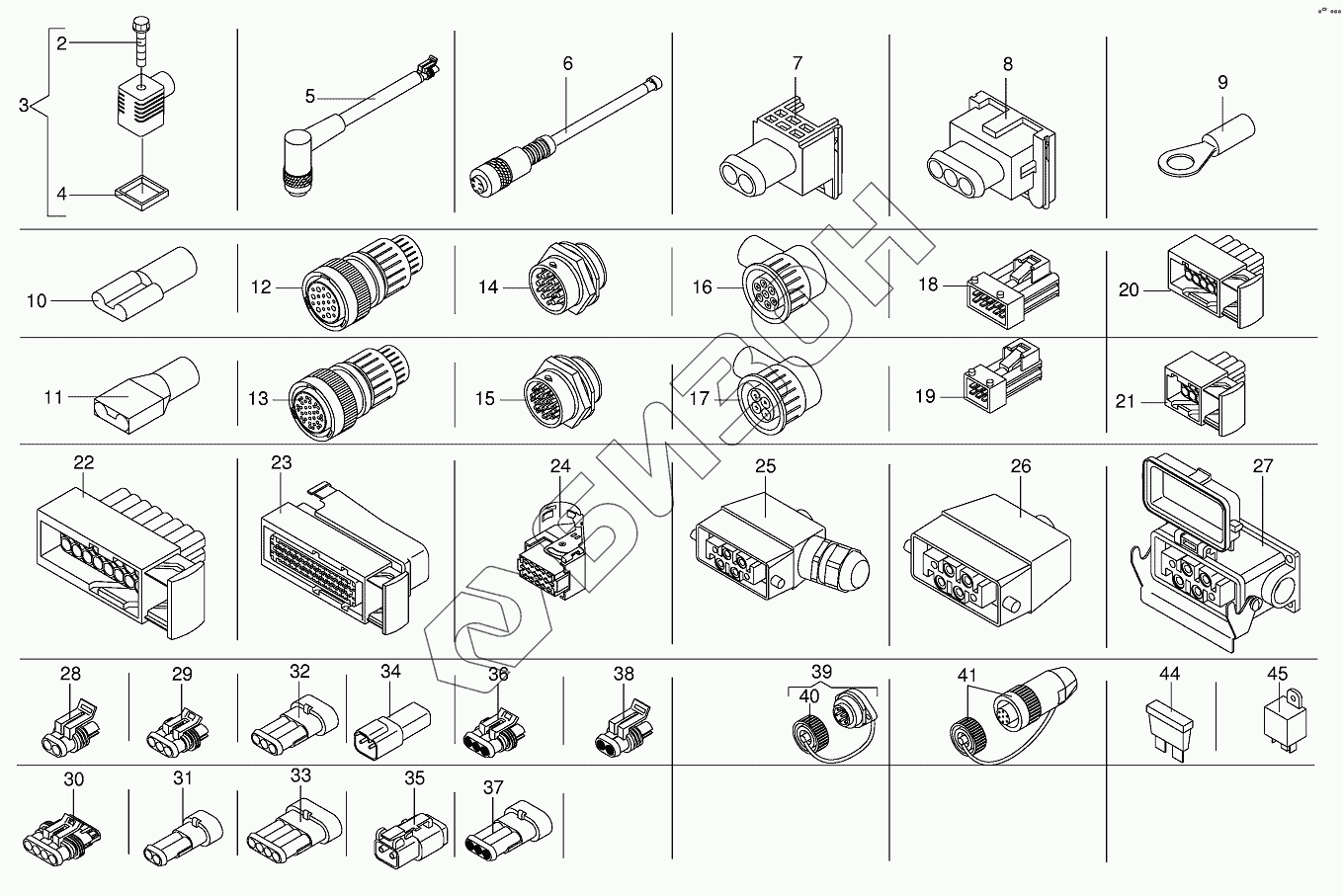

Графический каталог запасных частей к технике: KRONE BIG-M-II. Terminals and connectors
2
3
4
5
6
7
8
9
9
9
9
9
9
9
10
10
10
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 003023570 | 003023570 | Plug, LED/Varistor- transparent |
Загрузка ...
|
|
| 2 | 003021820 | Screw with straight-line curls |
Загрузка ...
|
|
| 3 | 003023590 | Valve plug-black |
Загрузка ...
|
|
| 4 | 003011860 | Gasket |
Загрузка ...
|
|
| 5 | 003031720 | Adapter wire-4-pole |
Загрузка ...
|
|
| 6 | 003032270 | Adapter wire-4-pole |
Загрузка ...
|
|
| 7 | 003031140 | Jet-plug-2-pole |
Загрузка ...
|
|
| 8 | 003031150 | Jet-plug-3-pole |
Загрузка ...
|
|
| 9 | 003037540 | Cable terminal-red |
Загрузка ...
|
|
| 9 | 003018270 | Cable terminal-red |
Загрузка ...
|
|
| 9 | 003022770 | Cable terminal-blue |
Загрузка ...
|
|
| 9 | 003031300 | Cable terminal-blue |
Загрузка ...
|
|
| 9 | 003016670 | Cable terminal-yellow |
Загрузка ...
|
|
| 9 | 009440820 | Cable terminal-yellow |
Загрузка ...
|
|
| 9 | 003037560 | Cable terminal-yellow |
Загрузка ...
|
|
| 10 | 009246150 | Flat sleeve-red |
Загрузка ...
|
|
| 10 | 009246960 | Flat sleeve-yellow |
Загрузка ...
|
|
| 10 | 009246950 | Flat sleeve |
Загрузка ...
|
|
| 10 | 009246940 | Flat sleeve-red |
Загрузка ...
|
|
| 10 | 009247010 | Flat sleeve-red |
Загрузка ...
|
|
| 11 | 003026880 | Flat sleeve-red |
Загрузка ...
|
|
| 11 | 003026890 | Flat sleeve-blue |
Загрузка ...
|
|
| 12 | 003024270 | Plug-19-pole |
Загрузка ...
|
|
| 13 | 003024310 | Plug-31-pole |
Загрузка ...
|
|
| 14 | 003024260 | Socket-19-pole |
Загрузка ...
|
|
| 15 | 003024300 | Socket-31-pole |
Загрузка ...
|
|
| 16 | 003034260 | AMP-circular plug-7-pole |
Загрузка ...
|
|
| 17 | 003031160 | AMP-circular plug-4-pole |
Загрузка ...
|
|
| 18 | 003030840 | Plug-10-pole |
Загрузка ...
|
|
| 19 | 003030850 | Plug-6-pole |
Загрузка ...
|
|
| 20 | 003030730 | Bushing housing-10-pole |
Загрузка ...
|
|
| 21 | 003030820 | Bushing housing-6-pole |
Загрузка ...
|
|
| 22 | 003030830 | Bushing housing-16-pole |
Загрузка ...
|
|
| 23 | 003023620 | Plug-42-pole |
Загрузка ...
|
|
| 24 | 200821760 | Connector 16-p socket cpl.-16-pole |
Загрузка ...
|
|
| 25 | 003030920 | Main plug-lateral |
Загрузка ...
|
|
| 26 | 003030930 | Main plug |
Загрузка ...
|
|
| 27 | 003030990 | Attaching housing-cpl. |
Загрузка ...
|
|
| 28 | 003023510 | Plug-2-pole |
Загрузка ...
|
|
| 29 | 003023520 | Plug-3-pole |
Загрузка ...
|
|
| 30 | 003023530 | Plug-4-pole |
Загрузка ...
|
|
| 31 | 003023560 | Coupling socket-2-pole |
Загрузка ...
|
|
| 32 | 003023550 | Coupling socket-3-pole |
Загрузка ...
|
|
| 33 | 003023540 | Coupling socket-4-pole |
Загрузка ...
|
|
| 34 | 003033150 | Socket-2-pole |
Загрузка ...
|
|
| 35 | 003033160 | Plug-2-pole |
Загрузка ...
|
|
| 36 | 003029670 | Blind bushing plug-3-pole |
Загрузка ...
|
|
| 37 | 003033790 | Blind-pin casing-3-pole |
Загрузка ...
|
|
| 38 | 003029830 | Blind bushing casing-2-pole |
Загрузка ...
|
|
| 39 | 003020481 | Attaching housing-7-pole |
Загрузка ...
|
|
| 40 | 003020510 | Protective cap |
Загрузка ...
|
|
| 41 | 003020311 | Plug-7-pole |
Загрузка ...
|
|
| 44 | 003021960 | Flat fuse |
Загрузка ...
|
|
| 45 | 003015540 | Reversing relay |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
