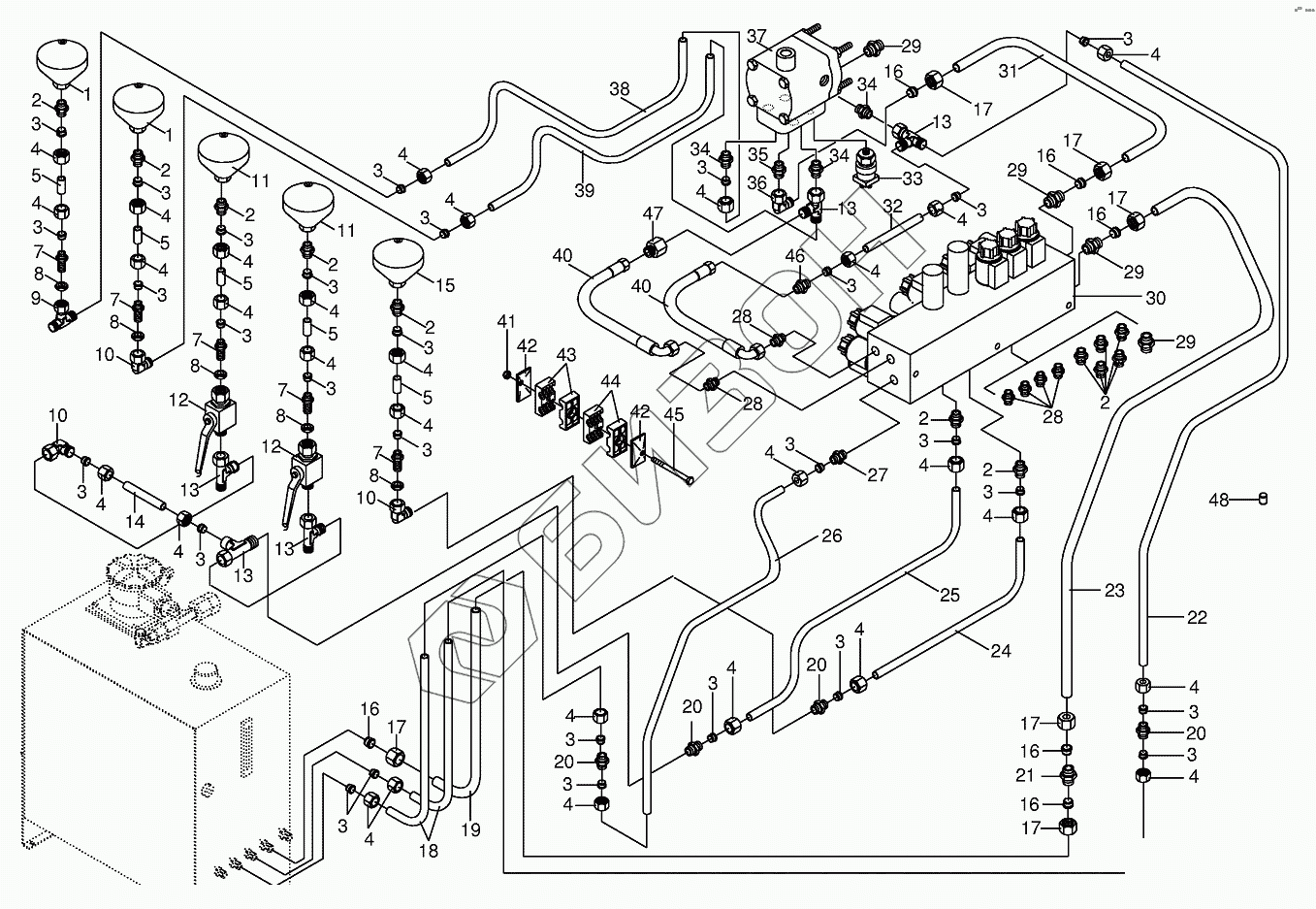

Графический каталог запасных частей к технике: KRONE BIG-M-II. Working hydraulics-Mounting parts
1
1
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
7
7
7
7
7
8
8
8
8
8
9
10
10
10
11
11
12
12
13
13
13
13
13
14
15
16
16
16
16
16
16
16
17
17
17
17
17
17
18
19
20
20
20
20
21
22
23
24
25
26
27
28
28
28
29
29
29
29
30
31
32
33
34
34
34
35
36
37
38
39
40
40
41
42
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009211500 | Hydraulic-reservoir |
Загрузка ...
|
|
| 2 | 009209011 | Male connector |
Загрузка ...
|
|
| 3 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 4 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 5 | 002307430 | Double nipple |
Загрузка ...
|
|
| 7 | 009210871 | Straight 2-way connector |
Загрузка ...
|
|
| 8 | 009085242 | Hex nut-low form |
Загрузка ...
|
|
| 9 | 009210771 | T-connector |
Загрузка ...
|
|
| 10 | 009210671 | Angle lug |
Загрузка ...
|
|
| 11 | 009208850 | Hydraulic-reservoir |
Загрузка ...
|
|
| 12 | 009196030 | Ball cock |
Загрузка ...
|
|
| 13 | 009210791 | Adjustable L connection |
Загрузка ...
|
|
| 14 | 002332570 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 15 | 009199970 | Hydraulic-reservoir |
Загрузка ...
|
|
| 16 | 009210471 | Cutting ring |
Загрузка ...
|
|
| 17 | 009210430 | Nozzle disc cap |
Загрузка ...
|
|
| 18 | 002330350 | Hydraulic line |
Загрузка ...
|
|
| 19 | 002331180 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 20 | 009210541 | Connector |
Загрузка ...
|
|
| 21 | 009210531 | Connector |
Загрузка ...
|
|
| 22 | 002330320 | Hydraulic line |
Загрузка ...
|
|
| 23 | 002330310 | Hydraulic line |
Загрузка ...
|
|
| 24 | 002331190 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 25 | 002331200 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 26 | 002330340 | Hydraulic line |
Загрузка ...
|
|
| 27 | 009197850 | Male connector |
Загрузка ...
|
|
| 28 | 009210592 | Male connector |
Загрузка ...
|
|
| 29 | 009209111 | Male connector |
Загрузка ...
|
|
| 30 | 002327470 | Valve block-cpl. |
Загрузка ...
|
|
| 31 | 002331170 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 32 | 002332580 | Hydraulic line |
Загрузка ...
|
|
| 33 | 003020230 | Pressure switch |
Загрузка ...
|
|
| 34 | 009210602 | Male connector |
Загрузка ...
|
|
| 35 | 009210571 | Male connector |
Загрузка ...
|
|
| 36 | 009210651 | Angle lug |
Загрузка ...
|
|
| 37 | 002296050 | Storage charging valve |
Загрузка ...
|
|
| 38 | 002330360 | Hydraulic line |
Загрузка ...
|
|
| 39 | 002330370 | Hydraulic line |
Загрузка ...
|
|
| 40 | 009209770 | High pressure hose line |
Загрузка ...
|
|
| 41 | 009087060 | Locknut |
Загрузка ...
|
|
| 42 | 009251340 | Cover plate |
Загрузка ...
|
|
| 43 | 009251460 | Tube clamp-2 halves |
Загрузка ...
|
|
| 44 | 009251050 | Tube clamp-2 halves |
Загрузка ...
|
|
| 45 | 009002140 | Hex head bolt |
Загрузка ...
|
|
| 46 | 009208970 | Reducer fitting |
Загрузка ...
|
|
| 47 | 009210831 | Reducer fitting |
Загрузка ...
|
|
| 48 | 002804111 | Plug |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
