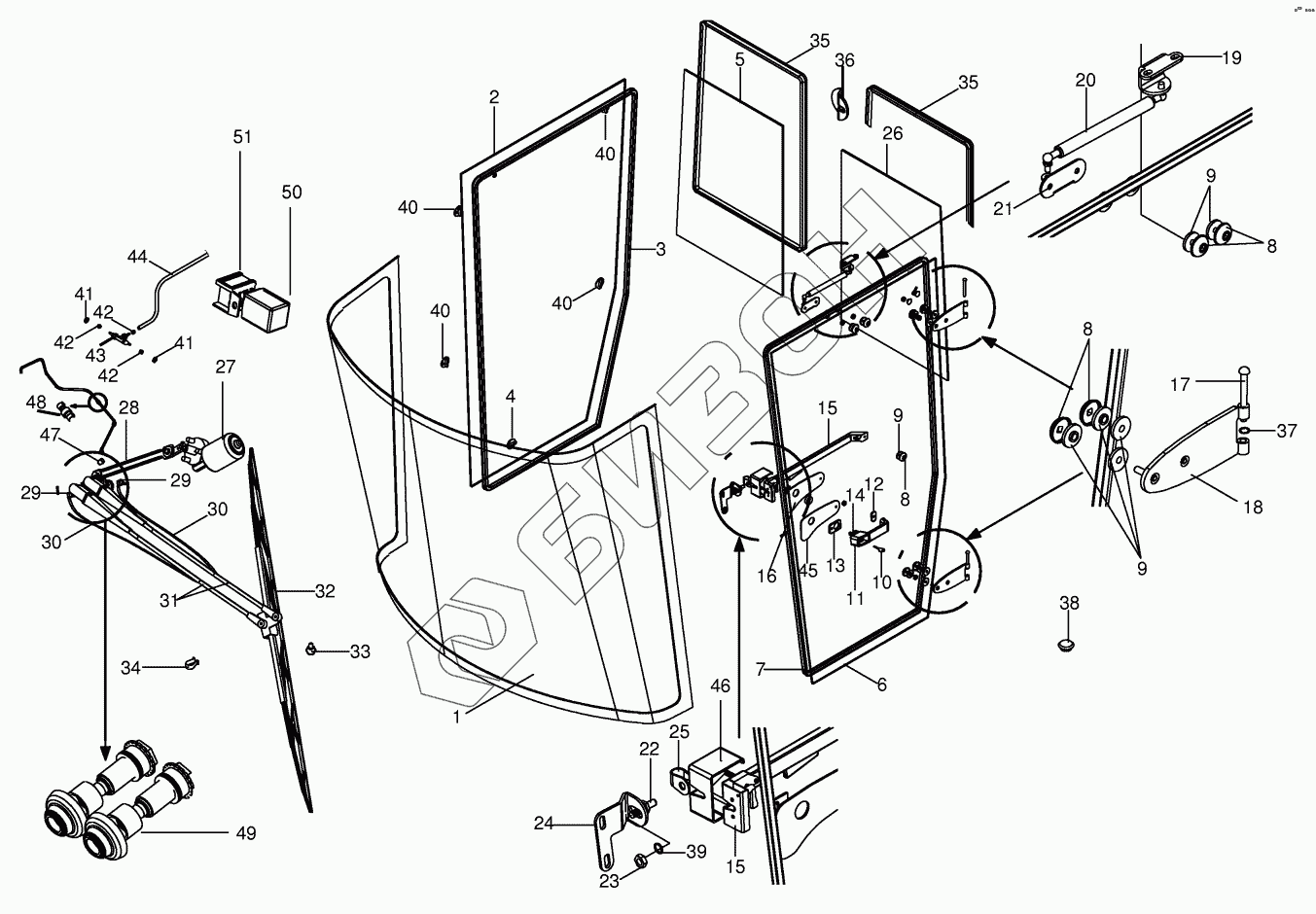

Графический каталог запасных частей к технике: KRONE BIG-M-II. Cab - glazing
1
2
3
4
5
6
7
8
8
8
9
9
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
35
36
37
38
39
40
40
40
40
41
41
42
42
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002203690 | Windshield |
Загрузка ...
|
|
| 2 | 002203890 | Side window |
Загрузка ...
|
|
| 3 | 002203720 | Gasket |
Загрузка ...
|
|
| 4 | 002203910 | Support |
Загрузка ...
|
|
| 5 | 002204750 | Rear panel-right |
Загрузка ...
|
|
| 6 | 002204730 | Door window |
Загрузка ...
|
|
| 7 | 002203720 | Gasket |
Загрузка ...
|
|
| 8 | 002204800 | Outside washer |
Загрузка ...
|
|
| 9 | 002204790 | Intermediate washer |
Загрузка ...
|
|
| 10 | 002204640 | Key |
Загрузка ...
|
|
| 11 | 002203760 | Handle |
Загрузка ...
|
|
| 12 | 002204810 | Mat |
Загрузка ...
|
|
| 13 | 002204820 | Mat |
Загрузка ...
|
|
| 14 | 002204830 | Key for pressure switch |
Загрузка ...
|
|
| 15 | 002203800 | Handle-inside |
Загрузка ...
|
|
| 16 | 002203780 | Pivot plate-left |
Загрузка ...
|
|
| 17 | 002203820 | Sprig |
Загрузка ...
|
|
| 18 | 002203750 | Hinge |
Загрузка ...
|
|
| 19 | 002203880 | Support |
Загрузка ...
|
|
| 20 | 002203870 | Gas spring |
Загрузка ...
|
|
| 21 | 002203810 | Support |
Загрузка ...
|
|
| 22 | 002203830 | Cotter bolt |
Загрузка ...
|
|
| 23 | 002204870 | Hex nut |
Загрузка ...
|
|
| 24 | 002203860 | Locking plug retainer |
Загрузка ...
|
|
| 25 | 002204860 | Yoke |
Загрузка ...
|
|
| 26 | 002204740 | Rear panel-left |
Загрузка ...
|
|
| 27 | 002204100 | Wiper motor |
Загрузка ...
|
|
| 28 | 002204110 | Wiper linkage |
Загрузка ...
|
|
| 29 | 002205030 | Angle lug |
Загрузка ...
|
|
| 30 | 002205040 | Hose |
Загрузка ...
|
|
| 31 | 002204120 | Parallel wiper arm |
Загрузка ...
|
|
| 32 | 002204130 | Wiper Blade |
Загрузка ...
|
|
| 33 | 002205020 | Spray nozzle-4 times |
Загрузка ...
|
|
| 34 | 002205010 | Clamp |
Загрузка ...
|
|
| 35 | 002204760 | Gasket |
Загрузка ...
|
|
| 36 | 002204770 | Panel strap |
Загрузка ...
|
|
| 37 | 002204780 | Brass ring |
Загрузка ...
|
|
| 38 | 002205620 | Sealing plug |
Загрузка ...
|
|
| 39 | 002204850 | Washer |
Загрузка ...
|
|
| 40 | 002205630 | Support |
Загрузка ...
|
|
| 41 | 002206140 | Cable socket |
Загрузка ...
|
|
| 42 | 002206150 | Hose clamp |
Загрузка ...
|
|
| 43 | 002206130 | T-piece |
Загрузка ...
|
|
| 44 | 002206120 | Hose-Id.-no.= 1m |
Загрузка ...
|
|
| 45 | 002206370 | Mat |
Загрузка ...
|
|
| 46 | 002206360 | Lock cladding-right |
Загрузка ...
|
|
| 47 | 002206480 | Protective cap |
Загрузка ...
|
|
| 48 | 002206490 | Non-return valve |
Загрузка ...
|
|
| 49 | 002205670 | Spacer bushing |
Загрузка ...
|
|
| 50 | 002205150 | Wi/Wa interval control unit |
Загрузка ...
|
|
| 51 | 002205160 | Attachable sleeve housing |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
