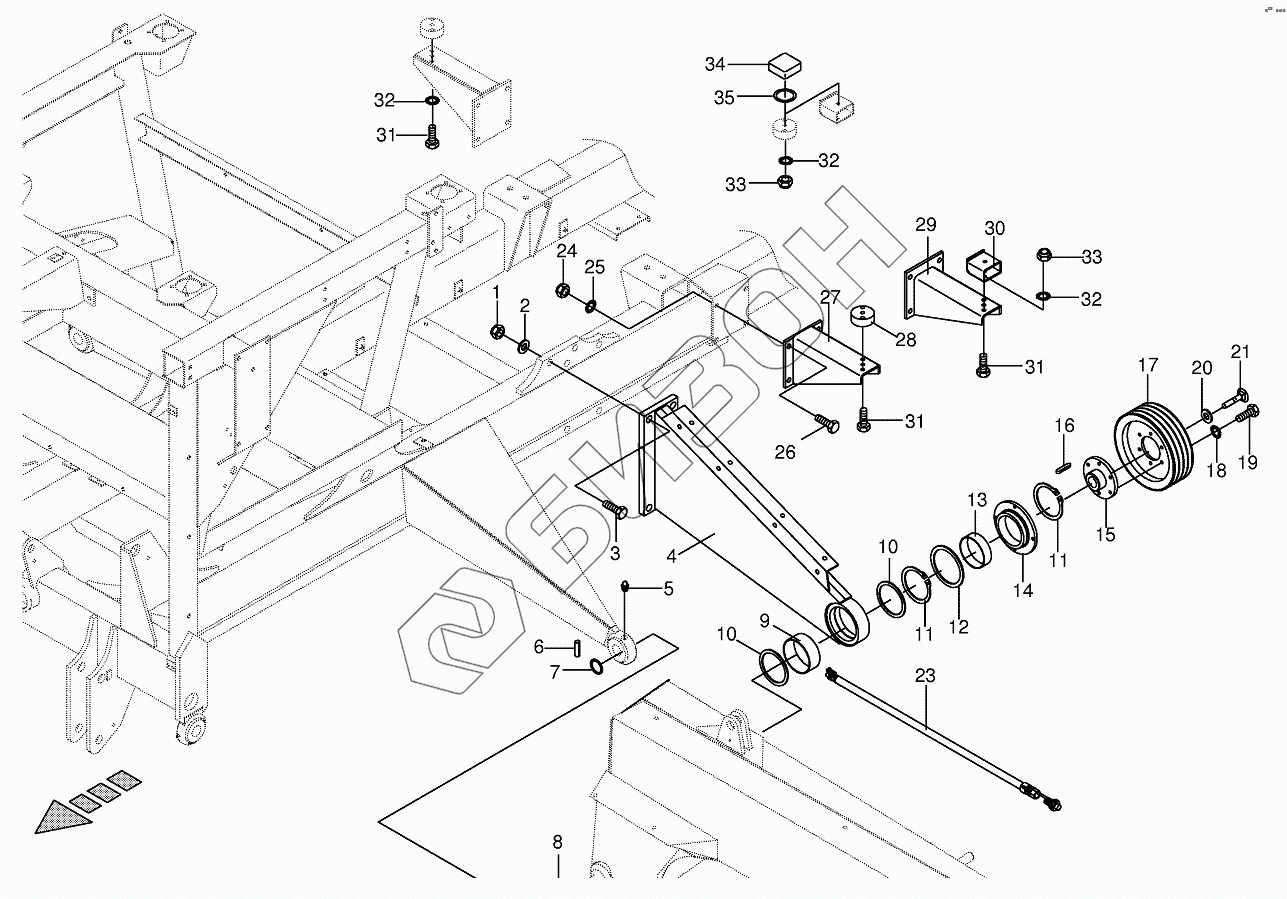

Графический каталог запасных частей к технике: KRONE BIG-M-II. Control lever/frame - left/right
1
2
3
3
4
4
5
6
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
23
24
25
26
27
28
29
29
30
30
31
31
31
32
32
32
33
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009087220 | Locknut |
Загрузка ...
|
|
| 2 | 009105122 | Washer |
Загрузка ...
|
|
| 3 | 009003690 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009005090 | Hex head bolt |
Загрузка ...
|
|
| 4 | 002324600 | Cantilever |
Загрузка ...
|
|
| 4 | 002324610 | Cantilever -back right |
Загрузка ...
|
|
| 5 | 009191050 | Grease niple |
Загрузка ...
|
|
| 6 | 009127172 | Roll pin |
Загрузка ...
|
|
| 6 | 009126471 | Roll pin |
Загрузка ...
|
|
| 7 | 009105180 | Washer |
Загрузка ...
|
|
| 8 | 002328820 | Spacer ring |
Загрузка ...
|
|
| 9 | 002324680 | Plastic bushing |
Загрузка ...
|
|
| 10 | 009107600 | Supporting disc |
Загрузка ...
|
|
| 11 | 009115090 | Circlip |
Загрузка ...
|
|
| 12 | 002327831 | Spacer ring |
Загрузка ...
|
|
| 13 | 002299590 | Plastic bushing |
Загрузка ...
|
|
| 14 | 002292570 | Flange |
Загрузка ...
|
|
| 15 | 002291100 | Hub |
Загрузка ...
|
|
| 16 | 009153380 | Fit-in key |
Загрузка ...
|
|
| 17 | 002509020 | V-belt pulley |
Загрузка ...
|
|
| 18 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 19 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 20 | 002310400 | Washer |
Загрузка ...
|
|
| 21 | 009040060 | Countersunkscrew |
Загрузка ...
|
|
| 23 | 003024091 | Namursensor |
Загрузка ...
|
|
| 24 | 009087161 | Locknut |
Загрузка ...
|
|
| 25 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 26 | 009006760 | Hex head bolt |
Загрузка ...
|
|
| 27 | 002332310 | Strut |
Загрузка ...
|
|
| 28 | 002312313 | Spacer |
Загрузка ...
|
|
| 29 | 002331390 | Strut-left, CRI |
Загрузка ...
|
|
| 29 | 002332310 | Strut |
Загрузка ...
|
|
| 30 | 002312320 | Spacer |
Загрузка ...
|
|
| 30 | 002312313 | Spacer |
Загрузка ...
|
|
| 31 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 32 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 33 | 009087010 | Locknut |
Загрузка ...
|
|
| 34 | 009242180 | Rubber pad |
Загрузка ...
|
|
| 35 | 009106420 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
