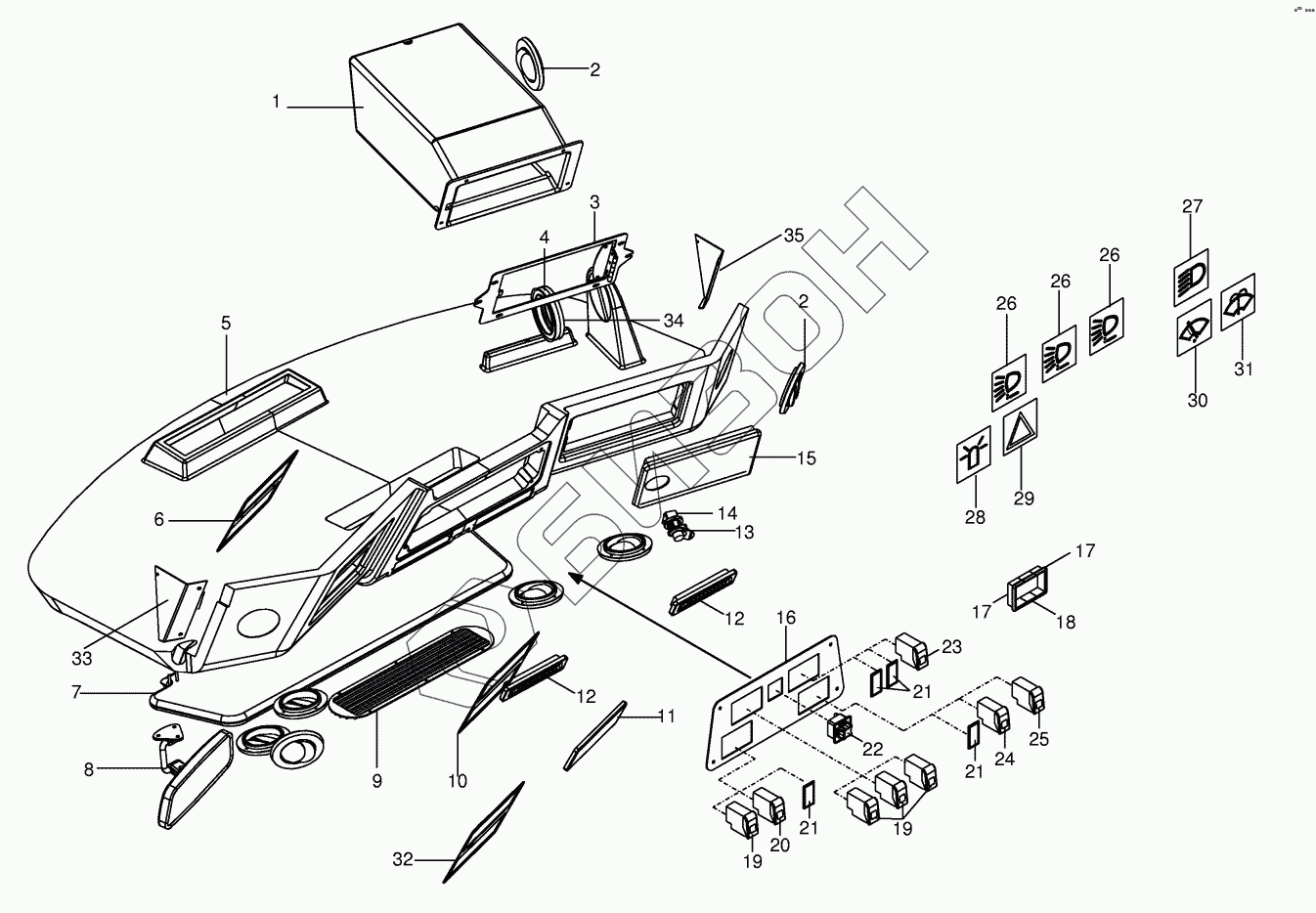

Графический каталог запасных частей к технике: KRONE BIG-M-II. Control panel (roof)
1
2
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
17
18
19
19
20
21
21
21
22
23
24
25
26
26
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002204430 | Cooler |
Загрузка ...
|
|
| 2 | 002204400 | Air outlet |
Загрузка ...
|
|
| 3 | 002205190 | Frame for cooler |
Загрузка ...
|
|
| 4 | 002204491 | Gasket |
Загрузка ...
|
|
| 5 | 002204340 | Roof console |
Загрузка ...
|
|
| 6 | 002205170 | Frame for radio |
Загрузка ...
|
|
| 7 | 002204390 | Sun visor |
Загрузка ...
|
|
| 8 | 002204420 | In-cab mirrow |
Загрузка ...
|
|
| 9 | 002204380 | Air grating |
Загрузка ...
|
|
| 10 | 002205180 | Frame for radio-outside |
Загрузка ...
|
|
| 11 | 002204360 | Blind cover |
Загрузка ...
|
|
| 12 | 002205120 | Nozzle |
Загрузка ...
|
|
| 13 | 002204010 | Spring lock |
Загрузка ...
|
|
| 14 | 002204020 | Plate spring |
Загрузка ...
|
|
| 15 | 002204410 | Cover for cooler |
Загрузка ...
|
|
| 16 | 002204350 | Switch plate |
Загрузка ...
|
|
| 17 | 002205140 | Mounting batten-end piece |
Загрузка ...
|
|
| 18 | 002205130 | Mounting batten-intermediate piece |
Загрузка ...
|
|
| 19 | 003025240 | Switch-ON- OFF |
Загрузка ...
|
|
| 20 | 003025250 | Switch-warning lights |
Загрузка ...
|
|
| 21 | 003026530 | Cover |
Загрузка ...
|
|
| 22 | 003025330 | Mirror switch |
Загрузка ...
|
|
| 23 | 003033590 | Combi-switch |
Загрузка ...
|
|
| 24 | 003033600 | Combi-switch |
Загрузка ...
|
|
| 25 | 003028050 | Switch |
Загрузка ...
|
|
| 26 | 003033550 | Switch symbol |
Загрузка ...
|
|
| 27 | 003033560 | Switch symbol-green |
Загрузка ...
|
|
| 28 | 003033530 | Switch symbol-yellow |
Загрузка ...
|
|
| 29 | 003033540 | Switch symbol-red |
Загрузка ...
|
|
| 30 | 003033580 | Switch symbol |
Загрузка ...
|
|
| 31 | 003033570 | Switch symbol |
Загрузка ...
|
|
| 32 | 002204370 | Frame for radio cut-out |
Загрузка ...
|
|
| 33 | 002205830 | Baffle-left |
Загрузка ...
|
|
| 34 | 002205820 | Cellofoam-ring |
Загрузка ...
|
|
| 35 | 002205840 | Baffle-right |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
