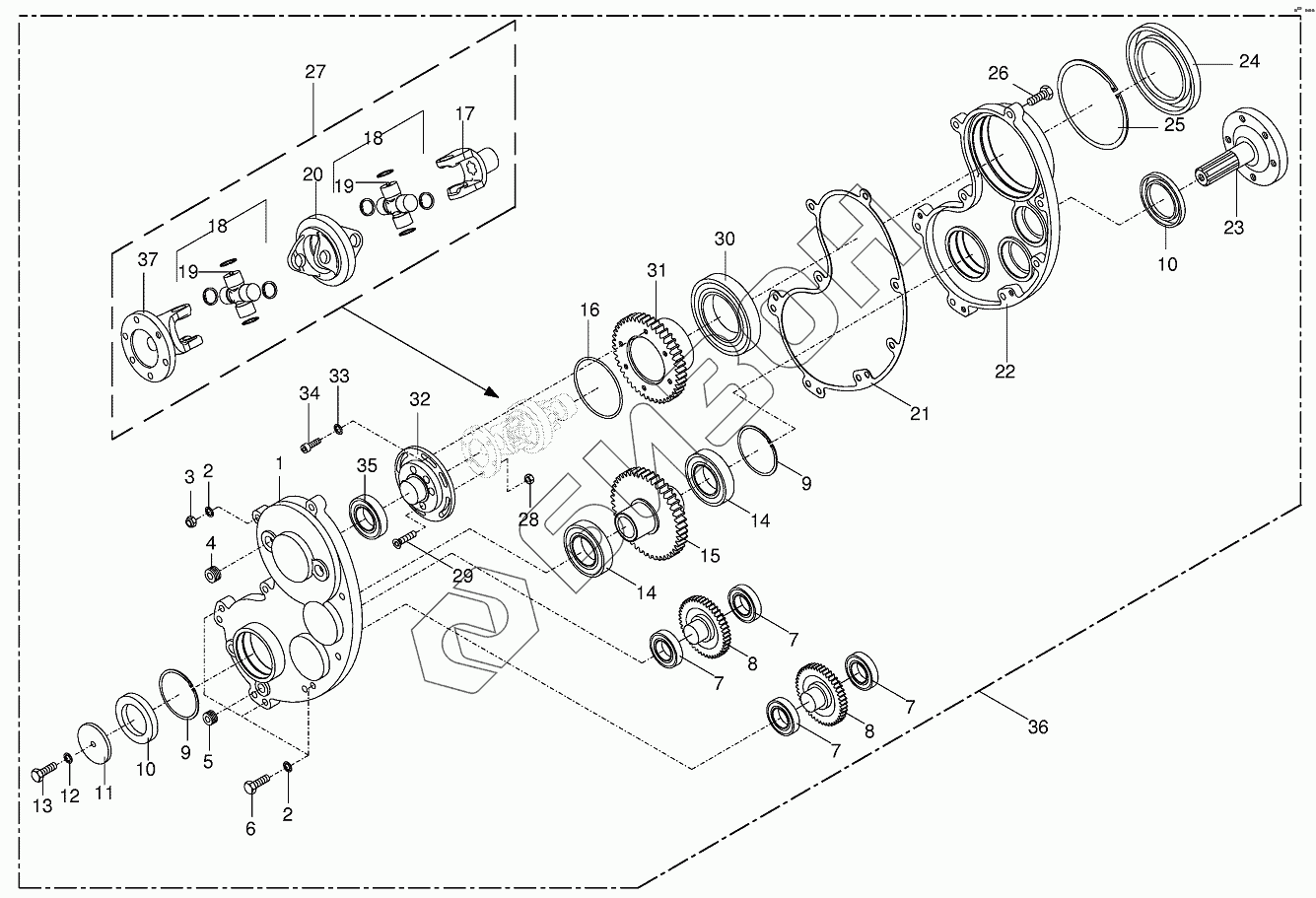

Графический каталог запасных частей к технике: KRONE BIG-M-II. Gearbox - front/lateral CRI
1
2
2
3
4
5
6
7
7
7
7
8
8
9
9
10
10
11
12
13
14
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
27
28
28
29
29
30
31
32
32
33
34
35
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009261010 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
|
| 1 | 002581393 | Gearbox half-right |
Загрузка ...
|
|
| 2 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 3 | 009082120 | Hex nut |
Загрузка ...
|
|
| 4 | 009060450 | Screw plug |
Загрузка ...
|
|
| 5 | 009060401 | Screw plug |
Загрузка ...
|
|
| 6 | 009006390 | Hex head bolt |
Загрузка ...
|
|
| 7 | 009305361 | Grooved ball bearing |
Загрузка ...
|
|
| 8 | 002581360 | Spur gear |
Загрузка ...
|
|
| 9 | 009116730 | Circlip |
Загрузка ...
|
|
| 10 | 009363002 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 11 | 009106420 | Washer |
Загрузка ...
|
|
| 12 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 13 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009301520 | Grooved ball bearing |
Загрузка ...
|
|
| 15 | 002581350 | Spur gear |
Загрузка ...
|
|
| 16 | 009376320 | O-ring |
Загрузка ...
|
|
| 17 | 009554760 | Outer yoke |
Загрузка ...
|
|
| 18 | 009554780 | Cross assy |
Загрузка ...
|
|
| 19 | 009190020 | Grease niple |
Загрузка ...
|
|
| 20 | 009554790 | Double yoke |
Загрузка ...
|
|
| 21 | 002581330 | Gasket |
Загрузка ...
|
|
| 22 | 002581380 | Gearbox half-left |
Загрузка ...
|
|
| 23 | 002581290 | Profile shaft |
Загрузка ...
|
|
| 24 | 009360650 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 25 | 009116980 | Circlip |
Загрузка ...
|
|
| 26 | 009002850 | Hex head bolt |
Загрузка ...
|
|
| 27 | 002581002 | Double universal joint |
Загрузка ...
|
|
| 27 | 002580610 | Double universal joint |
Загрузка ...
|
|
| 28 | 009087041 | Locknut |
Загрузка ...
|
|
| 28 | 009087060 | Locknut |
Загрузка ...
|
|
| 29 | 009043690 | Countersunkscrew |
Загрузка ...
|
|
| 29 | 009040251 | Countersunkscrew |
Загрузка ...
|
|
| 30 | 009300100 | Grooved ball bearing |
Загрузка ...
|
|
| 31 | 002581370 | Spur gear |
Загрузка ...
|
|
| 32 | 002580630 | Bearing plate |
Загрузка ...
|
|
| 32 | 002581632 | Bearing plate |
Загрузка ...
|
|
| 33 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 34 | 009030750 | Allen screw |
Загрузка ...
|
|
| 35 | 009305080 | Grooved ball bearing |
Загрузка ...
|
|
| 36 | 002581052 | Gearbox-cpl. |
Загрузка ...
|
|
| 37 | 009554770 | Flange yoke |
Загрузка ...
|
|
| 37 | 009554920 | Flange yoke |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
