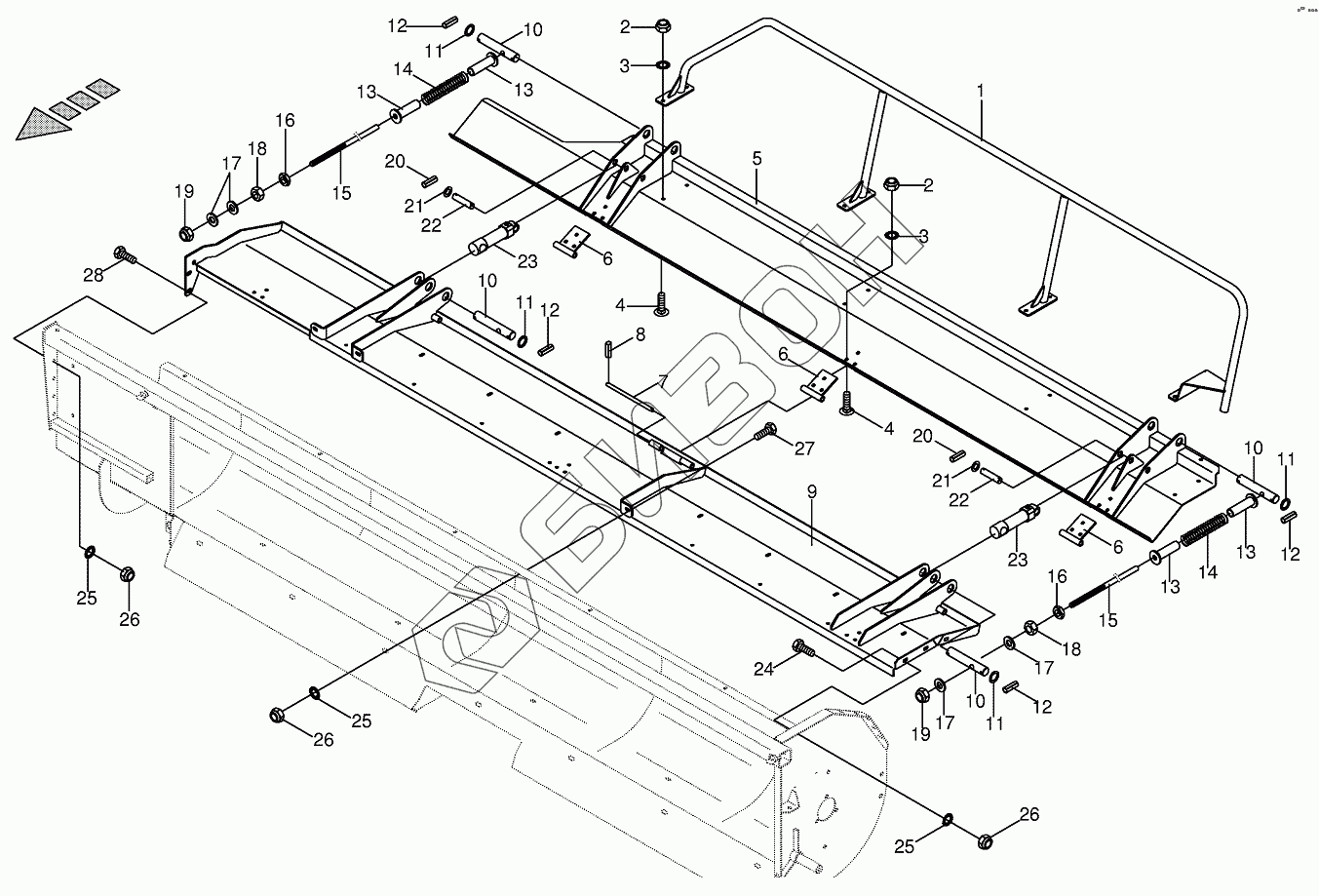

Графический каталог запасных частей к технике: KRONE BIG-M-II. Hydraulic auger hood
1
1
2
2
3
3
4
4
5
5
6
6
6
7
8
9
9
10
10
10
10
11
11
11
11
12
12
12
12
13
13
13
13
14
14
15
15
16
16
17
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
25
25
25
26
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009188050 | 009188050 | Sealing set |
Загрузка ...
|
|
| 1 | 002323710 | Guard bow-right |
Загрузка ...
|
|
| 1 | 002323700 | Guard bow-left |
Загрузка ...
|
|
| 2 | 009087060 | Locknut |
Загрузка ...
|
|
| 3 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 4 | 009047312 | Coach bolt |
Загрузка ...
|
|
| 5 | 002323240 | Hood-left |
Загрузка ...
|
|
| 5 | 002323280 | Hood-right |
Загрузка ...
|
|
| 6 | 002323800 | Hinge plate |
Загрузка ...
|
|
| 7 | 002323830 | Pin |
Загрузка ...
|
|
| 8 | 009126080 | Roll pin |
Загрузка ...
|
|
| 9 | 002323200 | Hood console-left |
Загрузка ...
|
|
| 9 | 002323210 | Hood console-right |
Загрузка ...
|
|
| 10 | 002323790 | Pin |
Загрузка ...
|
|
| 11 | 009107021 | Supporting disc |
Загрузка ...
|
|
| 12 | 009126701 | Roll pin |
Загрузка ...
|
|
| 13 | 002323810 | Centering sleeve |
Загрузка ...
|
|
| 14 | 002301200 | Pressure spring |
Загрузка ...
|
|
| 15 | 002323780 | Guide rod |
Загрузка ...
|
|
| 16 | 009086200 | Hex nut-low form |
Загрузка ...
|
|
| 17 | 009103031 | Washer |
Загрузка ...
|
|
| 18 | 009082200 | Hex nut |
Загрузка ...
|
|
| 19 | 009087161 | Locknut |
Загрузка ...
|
|
| 20 | 009126132 | Roll pin |
Загрузка ...
|
|
| 21 | 009105122 | Washer |
Загрузка ...
|
|
| 22 | 001434821 | Pin |
Загрузка ...
|
|
| 23 | 009185050 | Hydraulic cylinder |
Загрузка ...
|
|
| 24 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 26 | 009087580 | Locknut |
Загрузка ...
|
|
| 27 | 009002891 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009006370 | Hex head bolt |
Загрузка ...
|
