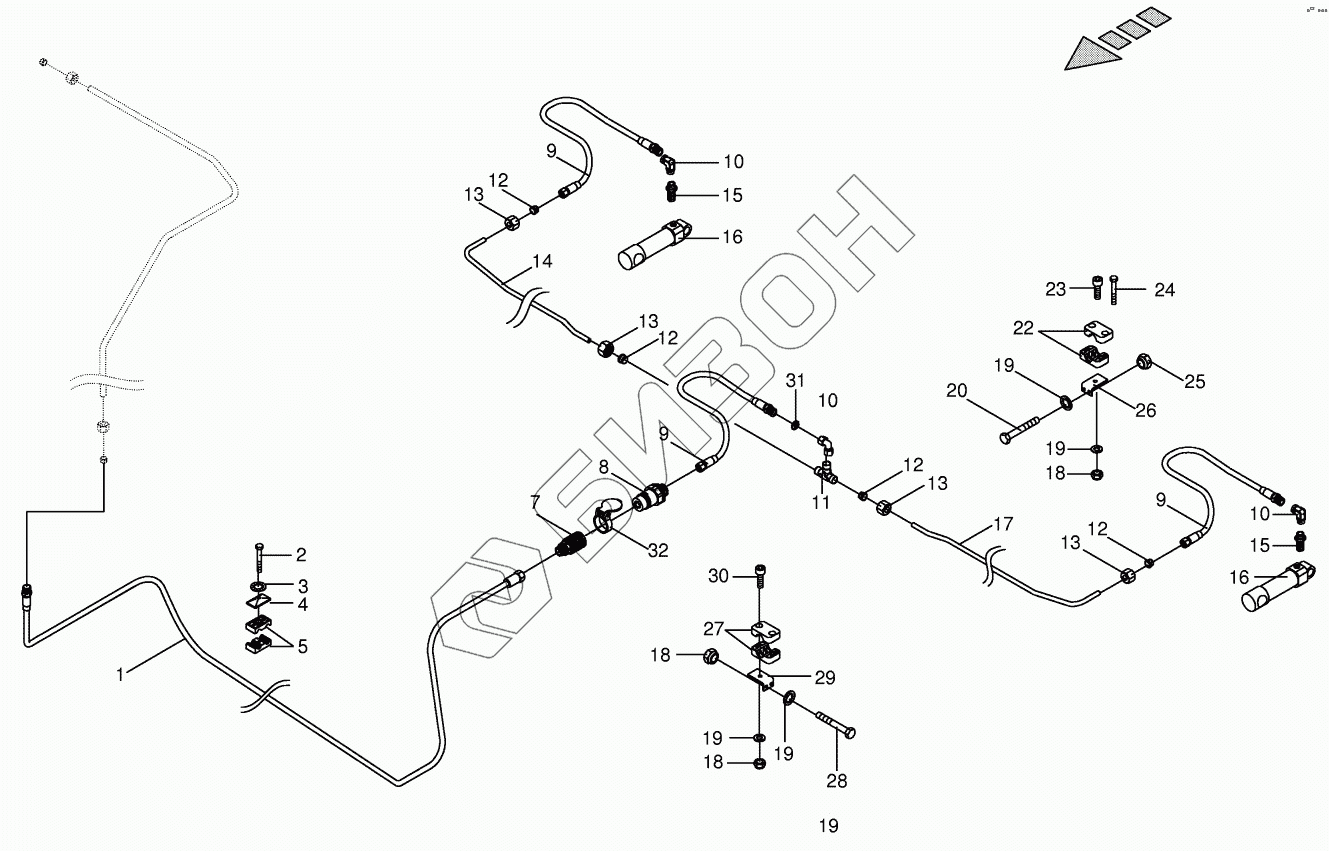

Графический каталог запасных частей к технике: KRONE BIG-M-II. Hydraulic Auger Hood optional
1
2
3
4
5
7
8
9
9
9
10
10
10
11
12
12
12
12
13
13
13
13
14
15
15
16
16
17
18
18
18
19
19
19
19
19
20
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009188050 | 009188050 | Sealing set |
Загрузка ...
|
|
| 1 | 009200651 | High pressure hose line |
Загрузка ...
|
|
| 2 | 009002010 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 4 | 009251340 | Cover plate |
Загрузка ...
|
|
| 5 | 009251080 | Tube clamp-2 halves |
Загрузка ...
|
|
| 6 | 009211601 | Reducer fitting |
Загрузка ...
|
|
| 7 | 009211312 | Sleeve |
Загрузка ...
|
|
| 8 | 009211450 | Connector plug |
Загрузка ...
|
|
| 9 | 009200020 | High pressure hose line |
Загрузка ...
|
|
| 10 | 009210671 | Angle lug |
Загрузка ...
|
|
| 11 | 009210711 | T connector |
Загрузка ...
|
|
| 12 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 13 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 14 | 002333350 | Hydraulic line |
Загрузка ...
|
|
| 15 | 009196300 | Male connector |
Загрузка ...
|
|
| 16 | 009185050 | Hydraulic cylinder |
Загрузка ...
|
|
| 17 | 002333340 | Hydraulic line |
Загрузка ...
|
|
| 18 | 009087041 | Locknut |
Загрузка ...
|
|
| 19 | 009104111 | Washer |
Загрузка ...
|
|
| 20 | 009010050 | Hex head bolt |
Загрузка ...
|
|
| 22 | 009251071 | Tube clamp-2 halves |
Загрузка ...
|
|
| 23 | 009030502 | Allen screw |
Загрузка ...
|
|
| 24 | 009002000 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009087041 | Locknut |
Загрузка ...
|
|
| 26 | 002333760 | Support |
Загрузка ...
|
|
| 27 | 009251021 | Tube clamp-2 halves |
Загрузка ...
|
|
| 28 | 009006080 | Hex head bolt |
Загрузка ...
|
|
| 29 | 002333810 | Support |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
