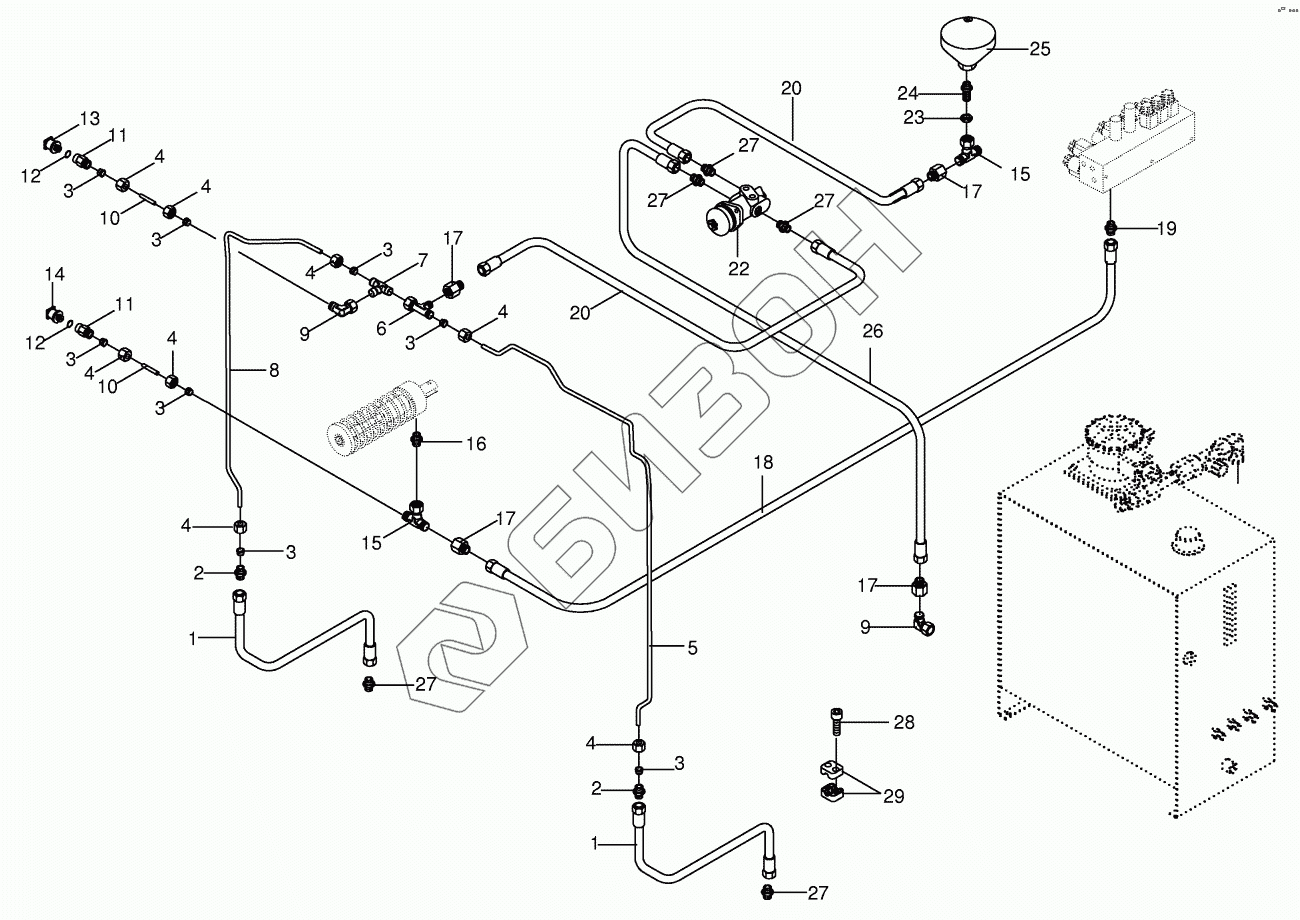

Графический каталог запасных частей к технике: KRONE BIG-M-II. Hydraulic brakes
1
1
2
2
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
6
7
8
9
9
10
10
11
11
12
12
13
14
15
15
16
17
17
17
17
18
19
20
20
22
23
24
25
26
27
27
27
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009209882 | High pressure hose line |
Загрузка ...
|
|
| 2 | 009208970 | Reducer fitting |
Загрузка ...
|
|
| 3 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 4 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 5 | 002327560 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 6 | 009210791 | Adjustable L connection |
Загрузка ...
|
|
| 7 | 009210711 | T connector |
Загрузка ...
|
|
| 8 | 002327450 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 9 | 009210671 | Angle lug |
Загрузка ...
|
|
| 10 | 002307430 | Double nipple |
Загрузка ...
|
|
| 11 | 009199550 | Unscrewing connection |
Загрузка ...
|
|
| 12 | 009377170 | Gasket ring |
Загрузка ...
|
|
| 13 | 003020291 | Рrеssurе trаnsfоrmеr |
Загрузка ...
|
|
| 14 | 003021890 | Pressure switch |
Загрузка ...
|
|
| 15 | 009210771 | T-connector |
Загрузка ...
|
|
| 16 | 009196300 | Male connector |
Загрузка ...
|
|
| 17 | 009210831 | Reducer fitting |
Загрузка ...
|
|
| 18 | 009209851 | High pressure hose line |
Загрузка ...
|
|
| 19 | 009210592 | Male connector |
Загрузка ...
|
|
| 20 | 009209741 | High pressure hose line |
Загрузка ...
|
|
| 22 | 002326010 | Brake valve |
Загрузка ...
|
|
| 23 | 009085242 | Hex nut-low form |
Загрузка ...
|
|
| 24 | 009210871 | Straight 2-way connector |
Загрузка ...
|
|
| 25 | 009211500 | Hydraulic-reservoir |
Загрузка ...
|
|
| 26 | 009210252 | High pressure hose line |
Загрузка ...
|
|
| 27 | 009197241 | Male connector |
Загрузка ...
|
|
| 28 | 009030450 | Allen screw |
Загрузка ...
|
|
| 29 | 009251071 | Tube clamp-2 halves |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
