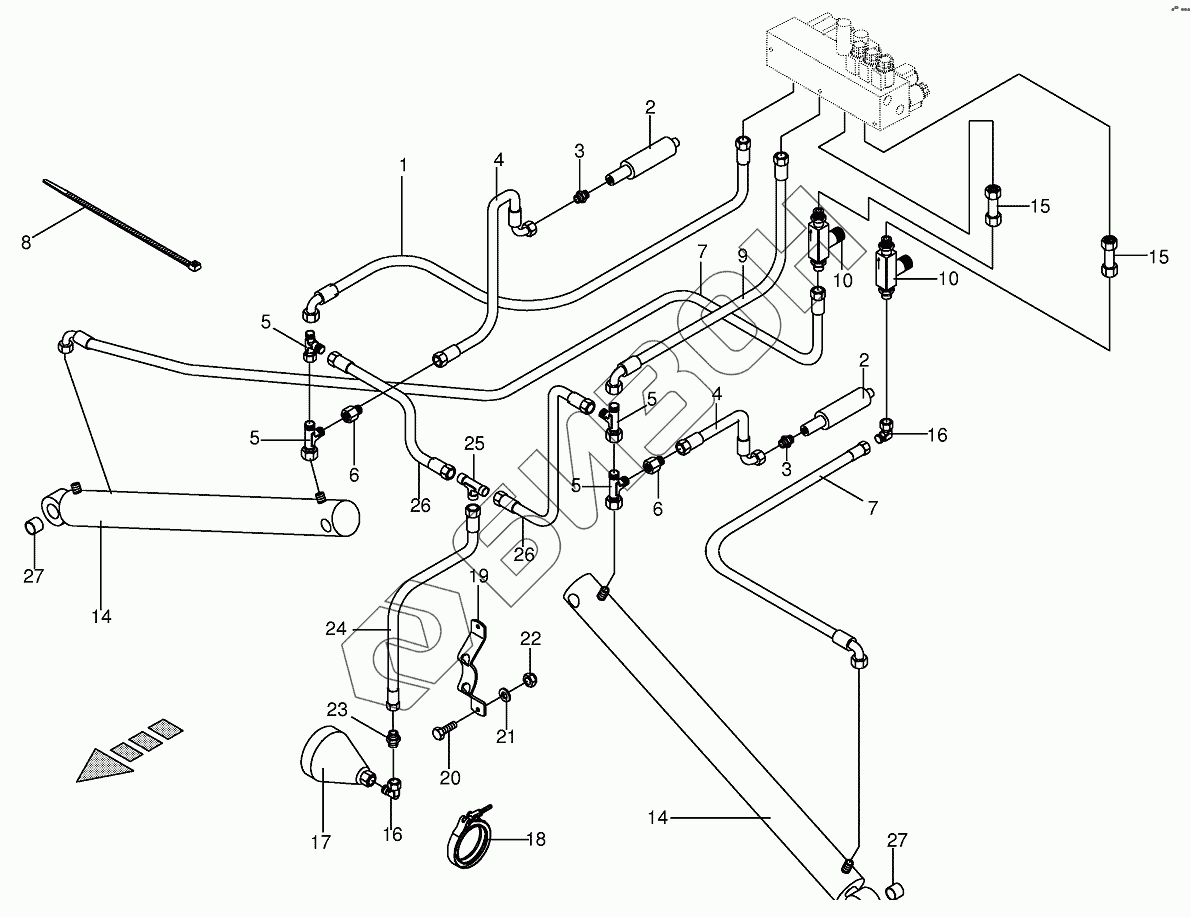

Графический каталог запасных частей к технике: KRONE BIG-M-II. Hydraulics
1
2
2
3
3
4
4
5
5
5
5
6
6
7
7
8
9
10
10
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009214170 | 009214170 | Sealing set |
Загрузка ...
|
|
| 009187950 | 009187950 | Sealing set |
Загрузка ...
|
|
| 1 | 009209720 | High pressure hose line |
Загрузка ...
|
|
| 2 | 002793680 | Hydraulic cylinder |
Загрузка ...
|
|
| 3 | 009210592 | Male connector |
Загрузка ...
|
|
| 4 | 009209770 | High pressure hose line |
Загрузка ...
|
|
| 5 | 009210791 | Adjustable L connection |
Загрузка ...
|
|
| 6 | 009210831 | Reducer fitting |
Загрузка ...
|
|
| 7 | 009210041 | High pressure hose line |
Загрузка ...
|
|
| 8 | 009226720 | Cable band |
Загрузка ...
|
|
| 9 | 009200611 | High pressure hose line |
Загрузка ...
|
|
| 10 | 002296100 | One-way restrictor |
Загрузка ...
|
|
| 14 | 009184773 | Hydraulic cylinder-incl. bushing, grease nipple |
Загрузка ...
|
|
| 15 | 002307430 | Double nipple |
Загрузка ...
|
|
| 16 | 009210671 | Angle lug |
Загрузка ...
|
|
| 17 | 009190650 | Hydraulic-reservoir |
Загрузка ...
|
|
| 18 | 009240300 | Joint bolt-hose clamp |
Загрузка ...
|
|
| 19 | 002312090 | Accumulator support |
Загрузка ...
|
|
| 20 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009104140 | Washer |
Загрузка ...
|
|
| 22 | 009087580 | Locknut |
Загрузка ...
|
|
| 23 | 009209011 | Male connector |
Загрузка ...
|
|
| 24 | 009210160 | High pressure hose line |
Загрузка ...
|
|
| 25 | 009197290 | Valve |
Загрузка ...
|
|
| 26 | 009210120 | High pressure hose line |
Загрузка ...
|
|
| 27 | 009349630 | Bearing bush |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Дополнительная информация
Название:
Номер:
Примечание:
Узнавайте первыми!
о новинках в отрасли, акциях магазина, новостях компании и многом другом!
Нажимая на кнопку “Подписаться”,
Вы соглашаетесь с
условиями обработки персональных данных
