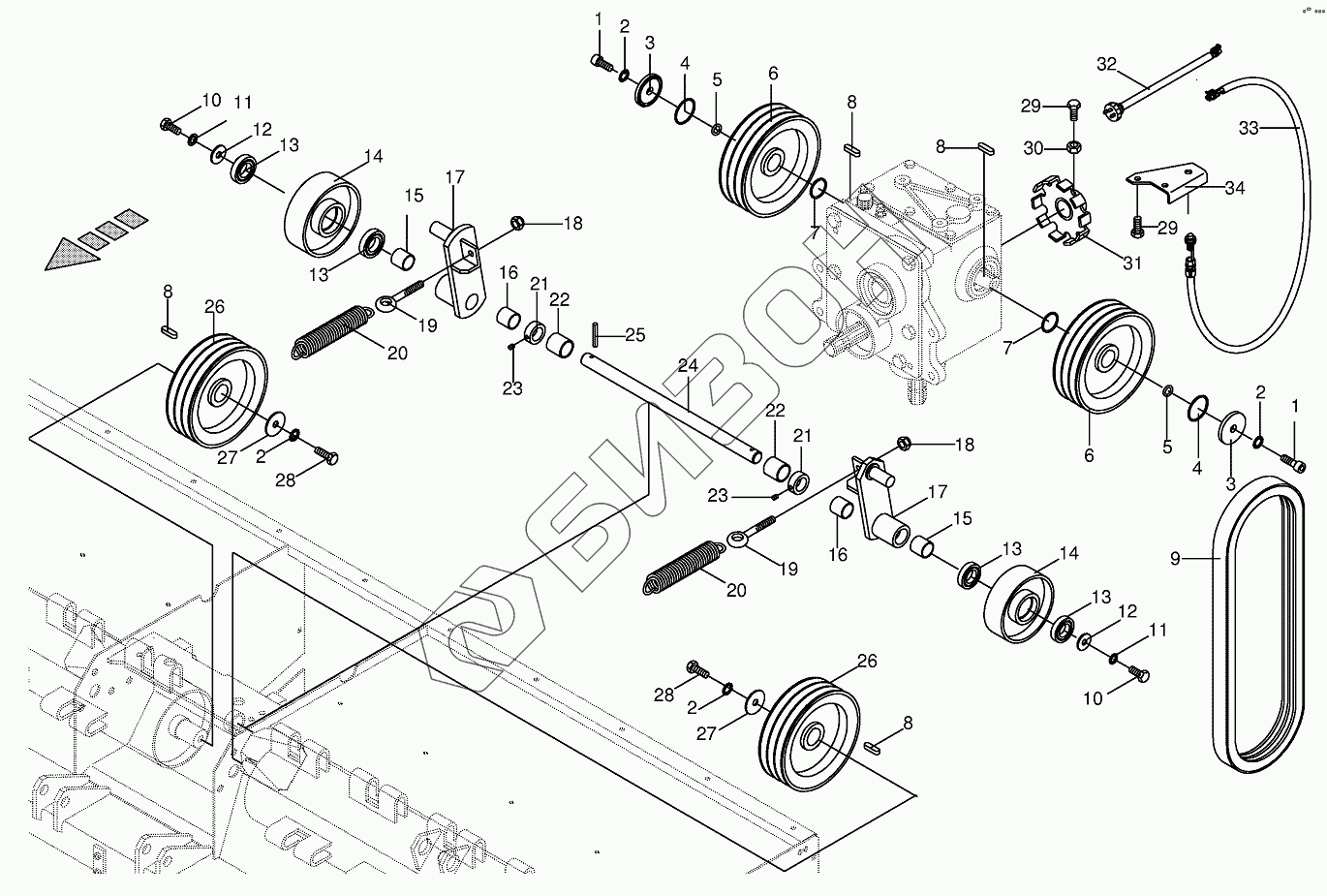

Графический каталог запасных частей к технике: KRONE BIG-M-II. Tine conditioner drive - lateral
1
1
2
2
2
2
3
3
4
4
5
5
6
6
7
7
8
8
8
8
9
10
10
11
11
12
12
13
13
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
25
26
26
27
27
28
28
29
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009031391 | Allen screw |
Загрузка ...
|
|
| 2 | 009098001 | Detent edged washer |
Загрузка ...
|
|
| 3 | 002300670 | Grommet |
Загрузка ...
|
|
| 4 | 009375400 | O-ring |
Загрузка ...
|
|
| 5 | 009376030 | O-ring |
Загрузка ...
|
|
| 6 | 002320100 | V-belt pulley |
Загрузка ...
|
|
| 7 | 009375030 | O-ring |
Загрузка ...
|
|
| 8 | 009151160 | Fit-in key |
Загрузка ...
|
|
| 9 | 009215470 | V-belt |
Загрузка ...
|
|
| 10 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009106090 | Washer |
Загрузка ...
|
|
| 13 | 009305060 | Grooved ball bearing |
Загрузка ...
|
|
| 14 | 002301460 | Jockey pulley |
Загрузка ...
|
|
| 15 | 009349190 | Bearing bush |
Загрузка ...
|
|
| 16 | 009349200 | Bearing bush |
Загрузка ...
|
|
| 17 | 002321520 | Belt tensioner-incl. bushing |
Загрузка ...
|
|
| 18 | 009087010 | Locknut |
Загрузка ...
|
|
| 19 | 009183001 | Eyebolt |
Загрузка ...
|
|
| 20 | 002818060 | Tension spring |
Загрузка ...
|
|
| 21 | 009113190 | Collar |
Загрузка ...
|
|
| 22 | 002321560 | Spacer tube |
Загрузка ...
|
|
| 23 | 009059221 | Threaded pin |
Загрузка ...
|
|
| 24 | 002321550 | Axle |
Загрузка ...
|
|
| 25 | 009126721 | Roll pin |
Загрузка ...
|
|
| 26 | 002314590 | V-belt pulley-3 rills |
Загрузка ...
|
|
| 27 | 009103590 | Washer |
Загрузка ...
|
|
| 28 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 29 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 30 | 009082120 | Hex nut |
Загрузка ...
|
|
| 31 | 002300250 | Timing disc |
Загрузка ...
|
|
| 32 | 003022143 | Connection cable |
Загрузка ...
|
|
| 33 | 003021643 | Namursensor |
Загрузка ...
|
|
| 34 | 002300220 | Sensor support |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
