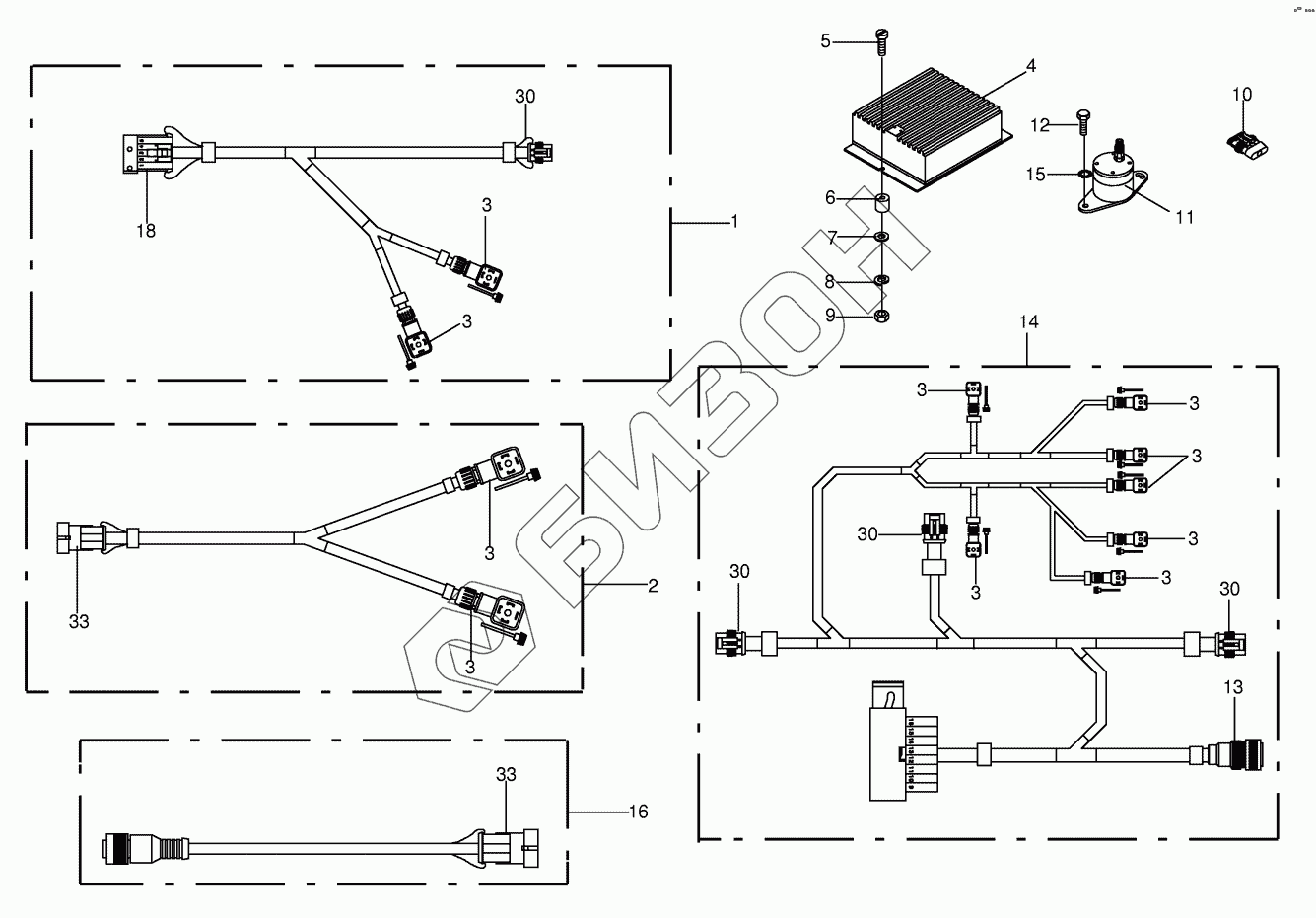

Графический каталог запасных частей к технике: KRONE BIG-M-II. Wiring Harness
1
2
3
3
3
3
3
3
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
30
30
30
30
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 003033620 | Wiring harness-spring compensation |
Загрузка ...
|
|
| 2 | 003033700 | Wiring harness |
Загрузка ...
|
|
| 3 | 003019870 | Valve plug with LED |
Загрузка ...
|
|
| 4 | 003033910 | Dios exit-module |
Загрузка ...
|
|
| 5 | 009034220 | Allen screw |
Загрузка ...
|
|
| 6 | 009242020 | Rubber pad |
Загрузка ...
|
|
| 7 | 009103250 | Washer |
Загрузка ...
|
|
| 8 | 009100010 | Spring washer |
Загрузка ...
|
|
| 9 | 009080061 | Hex nut |
Загрузка ...
|
|
| 10 | 003029820 | Blind-pin casing-4-pole |
Загрузка ...
|
|
| 11 | 003033920 | Sensor |
Загрузка ...
|
|
| 12 | 009006070 | Hex head bolt |
Загрузка ...
|
|
| 13 | 003024310 | Plug-31-pole |
Загрузка ...
|
|
| 14 | 003033931 | Wiring harness |
Загрузка ...
|
|
| 15 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 16 | 003033941 | Adapter wire-8-pole |
Загрузка ...
|
|
| 18 | 003030840 | Plug-10-pole |
Загрузка ...
|
|
| 30 | 003023530 | Plug-4-pole |
Загрузка ...
|
|
| 33 | 003023540 | Coupling socket-4-pole |
Загрузка ...
|
