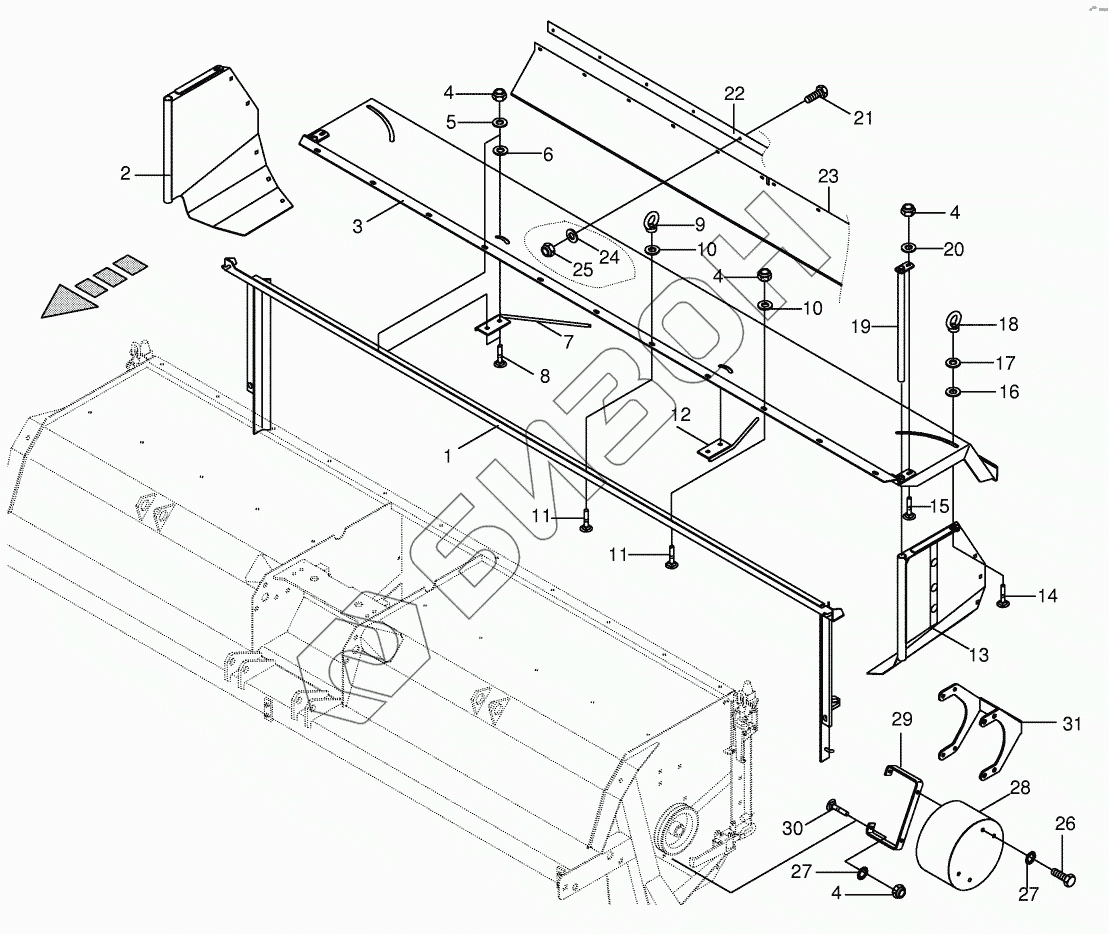

Графический каталог запасных частей к технике: KRONE BIG-M-II. Baffle plate 602801 - 700000
1
2
2
3
4
4
4
4
5
6
7
8
9
10
10
11
11
12
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002322801 | Frame for buffle plates |
Загрузка ...
|
|
| 2 | 002321120 | Swath door-right |
Загрузка ...
|
|
| 3 | 002321041 | Baffle plate |
Загрузка ...
|
|
| 4 | 009087580 | Locknut |
Загрузка ...
|
|
| 5 | 009103530 | Washer |
Загрузка ...
|
|
| 6 | 009103400 | Washer |
Загрузка ...
|
|
| 7 | 002321811 | Swather guide rod |
Загрузка ...
|
|
| 8 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 9 | 009095020 | Lifting eye nut |
Загрузка ...
|
|
| 10 | 009106431 | Washer |
Загрузка ...
|
|
| 11 | 009040453 | Countersunkscrew |
Загрузка ...
|
|
| 12 | 002321801 | Swather guide rod |
Загрузка ...
|
|
| 13 | 002321110 | Swath door-left |
Загрузка ...
|
|
| 14 | 009048842 | Coach bolt |
Загрузка ...
|
|
| 15 | 009047541 | Coach bolt |
Загрузка ...
|
|
| 16 | 009103470 | Washer |
Загрузка ...
|
|
| 17 | 009106090 | Washer |
Загрузка ...
|
|
| 18 | 009095031 | Lifting eye nut |
Загрузка ...
|
|
| 19 | 002321200 | Hinged tube |
Загрузка ...
|
|
| 20 | 009104140 | Washer |
Загрузка ...
|
|
| 21 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 22 | 002321740 | Clamping strap |
Загрузка ...
|
|
| 23 | 002321730 | Plastic cloth |
Загрузка ...
|
|
| 24 | 009104130 | Washer |
Загрузка ...
|
|
| 25 | 009087060 | Locknut |
Загрузка ...
|
|
| 26 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 27 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 28 | 002322891 | Protecting cup |
Загрузка ...
|
|
| 28 | 002586200 | Protecting cup-right |
Загрузка ...
|
|
| 30 | 009047512 | Coach bolt |
Загрузка ...
|
|
| 31 | 002314681 | Yoke |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
